商品の詳細:
|
| 製品名: | GPON SFPのトランシーバー | タイプ: | クラスD 8dBm |
|---|---|---|---|
| データ転送速度（Gb/s）: | TX2.5Gb/s/RX1.25Gb/s | 波長: | 1490nm-TX/1310nm-RX |
| コネクター: | 単信SC | 診断: | 支えられる |
| キーワード: | +8dBmのクラスD GPON OLT SFPのトランシーバー モジュール | ||
| ハイライト: | SFP GPON OLTのトランシーバー,DDM GPON OLTのトランシーバー,8dBm光学モジュール |
||

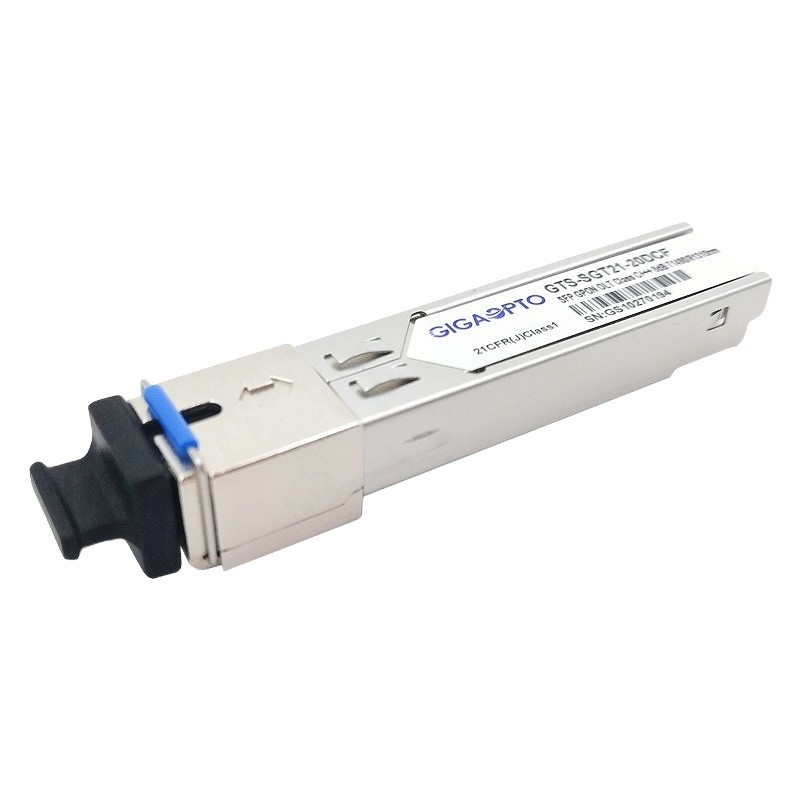

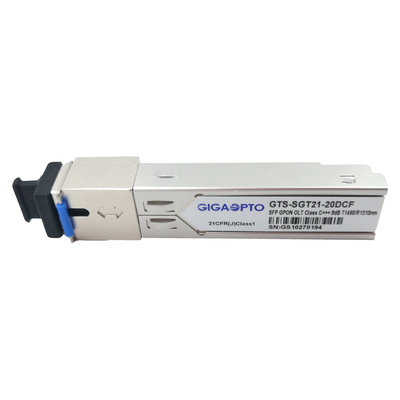

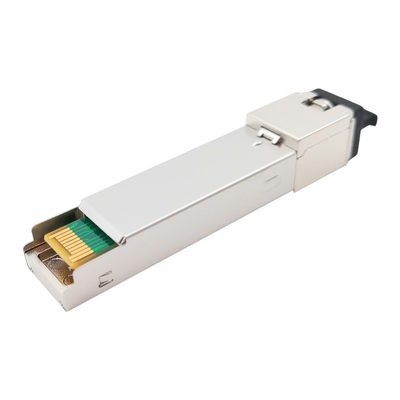

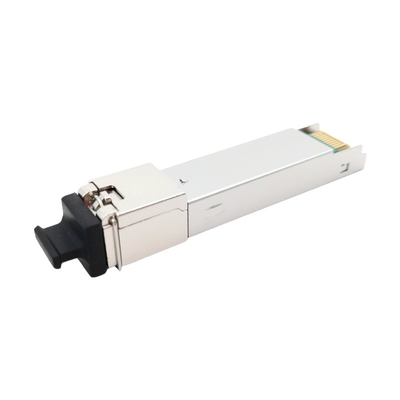

GPON OLT SFPのクラスD TX力8のdBmのトランシーバーモジュールの部品番号GTS-SGT21-20DCF
記述
この8dBm Tx力GPON OLT SFPは光学ライン上流の1.244Gbpsおよび下流の2.488Gbpsのターミナル（OLT）塗布のためのITU G.984.2のクラスD/C+++の条件と十分に迎合的である。
このGPON D SFP包装モジュールは1490nm連続的モード2.488Gbps DFB送信機、1310nm破烈モード1.244Gbps APD受信機から、高統合された光学小組立部品の前置増幅器およびWDMフィルター成っている。それはクラス1レーザー プロダクトIEC 60825-1およびIEC 60825-2に従うためにであり、迎合的なMSA SFP、SFF-8472およびROHS6である。
指定
| 製品名 | GPON OLT SFPモジュール | クラスのタイプ | クラスD/C+++ |
| 包装 | SFP | 電源電圧 | +3.3V |
| コネクター | SCの単信 | 最高の範囲 | 20km |
| DDM/DOM | 支えられる | 繊維のタイプ | 単一モード繊維 |
| 保証 | 3年 | 実用温度 | -5~70°C/-40~85°C |
| データ転送速度（TX） | 2.488Gbps | データ転送速度（RX） | 1.244Gbps |
| 波長（TX） | 1490nm | 波長（RX） | 1310nm |
| パワー消費量 | <1> | 総流れ | 450mA （最高） |
| 送信機 | DFB | 受信機 | APD |
| TXの出口力（dBm） | +6.0~+10.0dBm | RXの感受性 | < -32=""> |
| Ext. Ratio | >8.2dB | 受信機の積み過ぎ | >-15dBm |
| 議定書 | SFF-8472、ITUT-984.2 | ||
特徴
適用
標準
| 光トランスミッタの特徴 | ||||||
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 進水させた力（avg。） | ふくれっ面 | +6 | +8 | +10 | dBm | |
| 作動の波長範囲 | λC | 1480 | 1500 | nm | ||
| 分光幅（- 20dB） | ∆λ | 1 | nm | |||
| 側面モード抑制の比率 | SMSR | 30 | ||||
| 絶滅の比率 | ER | 8.2 | dB | PRBS 223 - 1+72CID @2.488GBIT/S | ||
| 送信機および分散の罰 | TDP | 1 | dB | 20km SMFで送信しなさい | ||
| TXのディスエイブルの後の光学出力電力 | PDIS | -39 | dBm | |||
| 出力目の図表 | ITU-T G.984.2と迎合的 | |||||
| 送信機の反射率 | -10 | dB | ||||
| 光レシーバの特徴 | ||||||
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 波長範囲 | λC | 1260 | 1360 | nm | ||
| 受信機の感受性 | SEN | -32 | dBm | Note1 | ||
| 光学入力の積み過ぎ | SAT | -15 | dBm | Note1 | ||
| ダイナミック レンジ | 15 | dB | 図1 | |||
| 受信機の反射率 | -15 | dB | ||||
典型的な適用回路
EEPROMのメモリ マップ
EEPROM連続IDの記憶内容
光学トランシーバーはEEPROMを含んでいる。それはトランシーバーの機能、標準インターフェース、製造業者および他の情報を記述する洗練された同一証明情報へのアクセスを提供する。連続議定書が活動化させるとき、ホストは連続刻時信号（SCL、Mod Def 1）を発生させる。肯定的な端はSFPのトランシーバーの内で保護される書くことではないEEPROMのそれらの区分にデータの時間を記録する。SFPのトランシーバーからの否定的な端の時計データ。シリアル データ信号（SDA、Mod Def 2）はシリアル データの移動のために二方向である。ホストはSCLと共に連続議定書の活発化の開始そして終わりを示すのにSDAを使用する。記憶はそれぞれまたは次々に演説することができる一連の8ビット データ単語として組織される。
モジュールは現在の作動条件についての診断情報を提供する。トランシーバーは内部アナログ信号のデジタル化によってこの診断データを発生させる。口径測定および警報/警告の境界データは装置製造の間に書かれている。受け取られた力の監視、送信された力の監視、バイアス現在の監視、供給電圧の監視および温度モニタリングはすべて実行される。診断データは未加工A/Dの価値で、現実の世界の単位にワイヤー連続バス住所A2hのEEPROMの位置56 - 95で貯えられる口径測定の定数を使用して変えられなければならない。デジタル診断メモリ マップの特定のデータ フィールドは続くことと定義する。
発注情報- GigaoptoのGPON OLT SFPシリーズ（DFB+APD TX-2.488Gbps/RX-1.244Gbps/TX-1490nm/RX-1310nm SCの単信）
| P/N | クラス | Tx力 | Rxの感受性 | 温度 |
| GTS-SGT21-20DCB | B+ | +1.5~+5.0dBm | < -28=""> | Com |
| GTS-SGT21-20DIB | B+ | +1.5~+5.0dBm | < -28=""> | Ind. |
| GTS-SGT21-20DCC | C+ | +3.0~+7.0dBm | < -30=""> | Com |
| GTS-SGT21-20DIC | C+ | +3.0~+7.0dBm | < -30=""> | Ind. |
| GTS-SGT21-20DCD | C++ | +4.5~+10.0dBm | < -31=""> | Com |
| GTS-SGT21-20DID | C++ | +4.5~+10.0dBm | < -31=""> | Ind. |
| GTS-SGT21-20DCE | C+++/D | +6.0~+10.0dBm | < -32=""> | Com |
| GTS-SGT21-20DIE | C+++/D | +6.0~+10.0dBm | < -32=""> | Ind. |
| ノート | OEM/ODMは、常に歓迎されている私達に連絡するために支えた。 | |||
