商品の詳細:
|
| 製品名: | GPON ONUのトランシーバー | タイプ: | SFF 2x10のクラスB+ |
|---|---|---|---|
| データ転送速度（Gbps）: | TX-1.244Gbps/RX-2.488Gbps | 波長: | 1310nm_TX/1490nm_RX |
| 間隔: | 20km | コネクター: | SC UPC |
| DDM: | サポート | キーワード: | GPON ONUのクラスB+ SFF 2x10のトランシーバー |
| ハイライト: | クラスB+ GPON ONUのトランシーバー,1310nm GPON ONUのトランシーバー,1310nm 1490nm sfp |
||
GPONのためのクラスB+ ONU
単一繊維二方向WDMのトランシーバー
上流の1.244Gbpsおよび下流の2.488Gbps
主流のホスト装置との100%の完全な互換性がある
記述

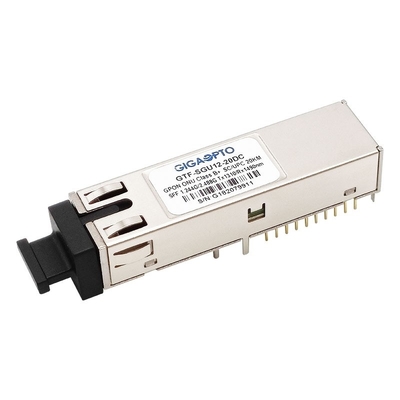

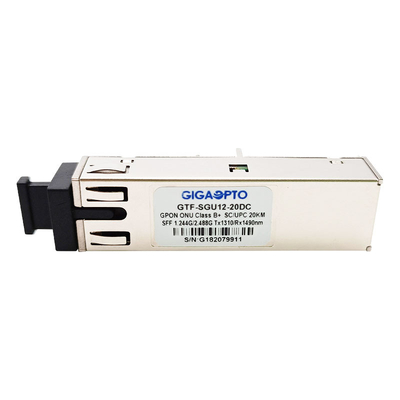

このGTF-SGU12-20DC GPON ONUのクラスB+ SFF 2x10 SCUPCの容器のトランシーバー モジュールは安価P2MP （分岐へのポイント） FTTxの適用のために設計されている。それはITU-T G.984.2の標準およびITU-T G.984.2 Amendent-2006によって指定されるクラスB+ ODNの塗布をフル・サポートできる。
このGPON ONU B+のトランシーバーはSC UPCの容器のコネクターとの小さい形式要素2x10の包まれる。
GPON ONU SFPモジュールは1310nm高統合された光学小組立部品の非冷却DFBのレーザー、InGaAsの前置増幅器そしてWDMフィルターから成っている。それは破烈モードの1310nmで1.244Gbpsを送信し、連続的モードの1490nmで2.488Gbpsを受け取る。このトランシーバーはIEC 60825-1およびIEC 60825-2に従う、それは迎合的なROHS-6であるクラス1レーザー プロダクトであり。
国際的な関連した標準に全く従うEMC特徴、および金属パッケージの保証優秀なEMIの。
デジタル診断機能は、トランシーバーの温度の実時間監視を提供するSFF-8472で指定どおりに、利用できたり、光学力現在の、レーザー バイアス光学力およびトランシーバーの供給電圧を受け取った。
指定
| 製品名 | GPON ONUのトランシーバー | タイプ | クラスB+ |
| フォーム形式 | SFF 2x10 | 電源電圧 | +3.3V |
| コネクターのタイプ | SC UPC | 最高の間隔 | 20km |
| DIGITALの診断（DDM） | 支えられる | 中型 | SMF |
| 保証 | 3年 | 実用温度 | 標準的な0~70°C/Industrial -40~85°C |
| データ転送速度（TX） | 1.244Gbps | データ転送速度（RX） | 2.488Gbps |
| 波長（TX） | 1310nm | 波長（RX） | 1490nm |
| 電力損失 | <1> | 総流れ | 300mA （最高） |
| LDのタイプ | DFB | PDのタイプ | APD |
| 出力電力TX （dBm） | +0.5~+5.0dBm | 感受性 | < -28=""> |
| 絶滅の比率 | >9dB | 受信機の飽和 | >-8dBm |
| 議定書 | SFF 8472、RoHS | ||
発注情報
| 部品番号 | 指定 | ||||
| データ転送速度 | TXのバースト方式 | 温度 | 範囲 | DDM | |
| （Gbps） | （°C） | （km） | |||
| GTF-SGU12-20DCL | SFF 2x10 | 低レベルTXを可能にしなさい | -5~70 | 20 | はい |
| GTF-SGU12-20DCH | SFF 2x10 | High-levelはTXを可能にする | -5~70 | 20 | はい |
| GTF-SGU12-20DIL | SFF 2x10 | 低レベルTXを可能にしなさい | -40~85 | 20 | はい |
| GTF-SGU12-20DIH | SFF 2x10 | High-levelはTXを可能にする | -40~85 | 20 | はい |
特徴
適用
標準
パッケージの輪郭
次元はミリメートルにある。すべての次元は他に特に規定がなければ±0.1mmである。（単位:mm）
より多くのGPON ONU SFPのトランシーバーのために、次の形態を参照しなさい
GPON ONUのトランシーバー シリーズ（データRateTX-1.244G/RX-2.488Gの波長:TX1310nm/RX1490nmのクラスB+、DFB+APD）
| P/N | 形式要素 | Tx力 | Rxの感受性 | インターフェイス | 温度 |
| GTF-SGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | Com. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTF-UGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPCのピグテール | Com. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPCのピグテール | Ind. |
| GTF-AGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/APCのピグテール | Com. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/APCのピグテール | Ind. |
| GTS-SGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | Com. |
| GTS-SGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTS-PGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | Com. |
| GTS-PGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | Ind. |
| GTS-BGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | Com. |
| GTS-BGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | Ind. |
