商品の詳細:
|
| 製品名: | SFP28 25G ER | データ転送速度: | 25Gbps |
|---|---|---|---|
| 波長: | 1310nm | インターフェイス: | 二重LC |
| 範囲: | 40km | 保証: | 3年 |
| キーワード: | 25GBASE-ER 40kmのギガビット繊維の光学トランシーバー | ||
| ハイライト: | 25GBASE ER SFP28の光学トランシーバー,40kmのSFP28光学トランシーバー,SFP28光学トランシーバー40km |
||

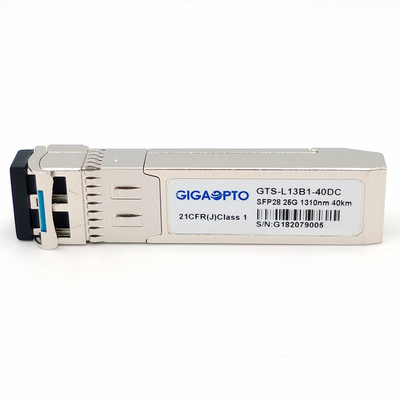

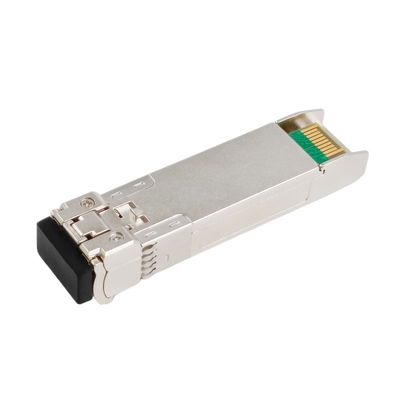

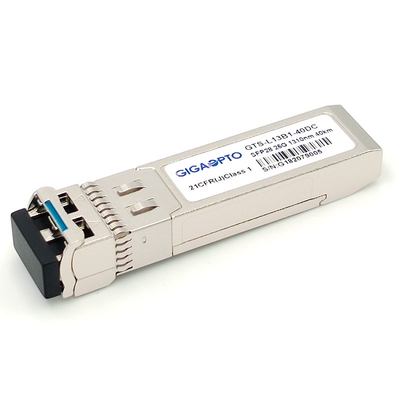

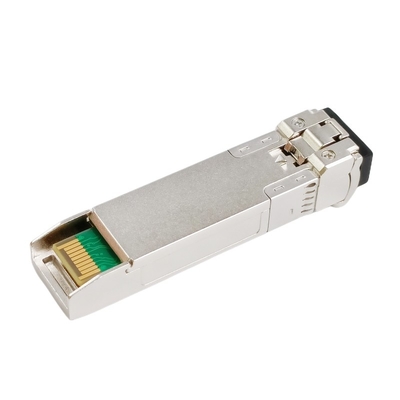

40kmの単一モードSFP28 25G ER 1310nmのイーサネット繊維のトランシーバー モジュールEML + APDの二重LC DOM
記述
GigaoptoのGTS-L13B1-40DCのトランシーバーは25GイーサネットおよびCPRIの選択10.のような光学データ通信に25GBase ER効率40kmまで間隔を提供する。それは熱いプラグの機能を許可するSFP+ 20ピン コネクターとある。
この25G SFP28 ERモジュールは単一モード繊維のために設計され、1310 nmのわずかな波長で作動する。送信機セクションは1310nm多数の量の井戸DFBレーザーを使用し、国際的な安全基準IEC-60825に従って迎合的なクラス1レーザーである。セクションが光学ヘッダーおよび率の選択の時計データ回復（司令官）に統合されたInGaAsの探知器の前置増幅器（IDP）をIC使用する受信機は取付けた。
SFF-8431、SFF-8432のそれはと互換性がある無線電信（CPRI/eCPRI）、25GイーサネットERおよび25G繊維チャネルの議定書を支える。それに作り付けの時計およびデータ回復（司令官）がある。デジタル診断機能はSFF-8472およびSFF-8402で指定どおりにI2Cによって利用できる。
指定
| 形式要素 | SFP28 | 最高のデータ転送速度 | 25.78Gbps |
| 波長 | 1310nm | 最高の範囲 | 40km |
| コネクター | 二重LC | ケーブル タイプ | SMF |
| 送信機のタイプ | EML 1310nm | 受信機のタイプ | APD |
| TX力 | 0~6dBm | 受信機の感受性 | <-19dbm> |
| Powerbudget | 19dB | 受信機の積み過ぎ | >-4dBm |
| パワー消費量 | ≤1.5W | 絶滅の比率 | >4dB |
| 診断 | 支えられる | FEC機能 | 支えられない |
| 司令官 | TX及びRXの作り付けの司令官 | 温度較差 | 70°C （32に158°F）への0 |
| OEM/ODM | 支えられる | 保証 | 3年 |
| 適用 | 25Gイーサネット、25G CRPI | ||
| 承諾 | IEC/EN 61000-4-2、IEC-60825のFDA 21CFR 1040.10および1040.11、RoHS | ||
特徴
適用
光学および電気特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 送信機 | ||||||
| 中心の波長 | λc | 1295 | 1310 | nm | ||
| 平均進水させた力 | PO | 0 | +6.0 | dBm | ||
| 平均進水させた力（レーザー） | Poff | - | - | -30 | dBm | |
| スペクトルの帯域幅（- 20dB） | Dl | - | - | 1 | nm | |
| サイド モード抑制の比率 | SMSR | 30 | - | - | dB | |
| 送信機および分散の罰 | TDP | 1 | dB | |||
| 絶滅の比率 | ER | 6 | - | dB | ||
| 出力目マスク | IEEE 802.3ccと迎合的 | 2 | ||||
| 受信機 | ||||||
| 入れられた光学波長 | λIN | 1272.55 | - | 1310.19 | nm | |
| 受信機の感受性AVG | PSens | -19 | dBm | 1 | ||
| 受信機の感受性OMA | PSens-OMA | -18.2 | dBm | 1 | ||
| 入れられた飽和力（積み過ぎ） | PSAT | -4 | - | - | dBm | 1 |
| 受信機の反射率 | -26 | dB | ||||
| 信号のLosは主張する | PA | -30 | - | - | dBm | |
| 信号のLosは非主張する | PD | - | - | -20 | dBm | |
| LOS -ヒステリシス | PHys | 0.5 | dB | |||
注:
1. BER≤5x10-5
高速電気インターフェイス特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 送信機 | ||||||
| 差動入れられた振動 | Vin （PP） | 190 | 700 | mV | ||
|
差動は入れたリターン・ロス（分）を |
RLd （f） |
9.5-0.37f、0.01≤f<8> |
dB |
|||
| 4.75-7.4log10 （f/14）、8 ≤f<19> | ||||||
|
共通モード入力リターン・ロス（分）への差動 |
RLdc （f） |
22-20 （f/25.78）、0.01≤f<12> |
dB |
|||
| 15-6 （f/25.78）、12.89≤f<19> | ||||||
| 差動終了の不適当な組み合わせ | Tm | - | - | 10 | % | |
| 目の幅 | Ew | - | - | 0.46 | UI | |
| 応用Pk Pk正弦ジッター | Ppj | IEEE 802.3bmごと | ||||
| 目の高さ | - | 95 | - | mV | ||
| Dcの共通モード電圧 | DCv | -350 | - | 2850 | mV | |
| 受信機 | ||||||
| 差動データ出力の振動 | Vout （PP） | 300 | - | 850 | mV | |
| 目の幅 | Ew | 0.57 | - | - | UI | |
| 縦の目の閉鎖 | Vec | - | - | 5.5 | dB | |
|
差動は出力したリターン・ロス（分）を |
RLd （f） |
9.5-0.37f、0.01≤f<8> |
dB |
|||
| 4.75-7.4log10 （f/14）、8 ≤f<19> | ||||||
|
差動モード変換 リターン・ロス（分）への公有地 |
RLdc （f） |
22-20 （f/25.78）、0.01≤f<12> |
dB |
|||
| 15-6 （f/25.78）、12.89≤f<19> | ||||||
| 差動終了の不適当な組み合わせ | Tm | - | - | 10 | % | |
| 遷移時間、20%から80% | Tr/Tf | 12 | - | - | ps | 20%~80% |
低速電気インターフェイス特徴
| 変数 | 記号 | Min. | 典型的 | 最高 | 単位 | ノート |
| 送信機 | ||||||
| 出力の高さの送信機の欠陥 | VFaultH | 2 | - | Vcc+0.3 | V | |
| 出力低い送信機の欠陥 | VFaultL | 0 | - | 0.8 | V | |
| 送信機のディスエイブルの電圧最高 | VDisH | 2 | - | Vcc+0.3 | V | |
| 送信機のディスエイブルの電圧低速 | VDisL | 0 | - | 0.8 | V | |
| 受信機 | ||||||
| LOSは電圧の高さを出力した | VLOSH | 2 | - | Vcc+0.3 | V | |
| LOSは電圧低い出力した | VLOSL | 0 | - | 0.8 | V | |
両立性
GigaoptoのGTS-L13B1-40DCの光学トランシーバー モジュールすべては主流装置と完全に対応するために開いた供給されている、コードすることができる示す次の形態を、より多くのプロダクト両立性のために、感じる私達に連絡して自由に。
| 対応する多用性があるブランド/部品番号 | |||
| 多用性があるブランド | 部品番号 | 多用性があるブランド | 部品番号 |
| Gigaopto | GTS-L13B1-40DC | のぎ | SFP-25G-ER40 |
| Cisco | SFP-25G-ER-S | ブロケード | 25G-SFP28-ER40 |
| Mellanox | SFP28-25GER-31 | ||
私達の25GBASEトランシーバー シリーズの多くのために、次の形態を参照しなさい
| P/N | 記述 | 波長 | 範囲 | 繊維のタイプ | TX力（dBm） | Rxサンス。（dBm） | DDM |
| GTS-L08B1-01DC | 25G SR | 850nm | 100m | MMF | -6.4~2.4 | < -10=""> | Y |
| GTS-L08B1-03DC | 25G eSR | 850nm | 300m | MMF | -6.4~2.4 | < -10=""> | Y |
| GTS-L08B1-01MC | 25G CSRの二重率10/25G | 850nm | 100m | MMF | -5~2.4 | <-10.3 | Y |
| GTS-L13B1-10DC | 25G LR | 1310nm | 10km | SMF | -4.5~2.5 | <-11> | Y |
| GTS-L13B1-30DC | 25G ERライト | 1310nm | 30km | SMF | 0~6 | <-19> | Y |
| GTS-L13B1-40DC | 25G ER | 1310nm | 40km | SMF | 0~6 | <-19> | Y |
| GTS-B23B1-10DC | 25G BD LR | 1270/1330nm | 10km | SMF | -2~4 | <-13> | Y |
| GTS-B32B1-10DC | 25G BD LR | 1330/1270nm | 10km | SMF | -2~4 | <-13> | Y |
| GTS-B23B1-20DC | 25G BiDiのeLR | 1270/1330nm | 20km | SMF | 0~6 | <-14> | Y |
| GTS-B32B1-20DC | 25G BiDiのeLR | 1330/1270nm | 20km | SMF | 0~6 | <-14> | Y |
| GTS-B23B1-40DC | 25G BD ER | 1270/1330nm | 40km | SMF | 0~6 | <-18> | Y |
| GTS-B32B1-40DC | 25G BD ER | 1330/1270nm | 40km | SMF | 0~6 | <-18> | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10km | SMF | 0~6 | <-14> | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10km | SMF | 0~6 | <-14> | Y |
| GTS-CxxB1-30DC | 25G CWDM ERライト | C27/C29/C31/C33/C35/C37 | 30km | SMF | 0~6 | <-19> | Y |
| GTS-CxxB1-30DC | 25G CWDM ERライト | C47/C49/C51/C53/C55/C57 | 30km | SMF | 0~6 | <-19> | Y |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10km | SMF | -2~6 | <-12> | Y |
