商品の詳細:
|
| フォーム形式: | 1x9 | データ・リンク: | 155Mb/s |
|---|---|---|---|
| ケーブル長: | 20km | 中心の波長: | 1310nm |
| レーザーのタイプ: | FP | 光コネクタ: | 複式アパートSC、ST、FC |
| ケーブル タイプ: | SMF | キーワード: | 1x9 155Mbps 1310nmの1x9 20kmの光学トランシーバー、1x9単一のModeOpticalのモジュール |

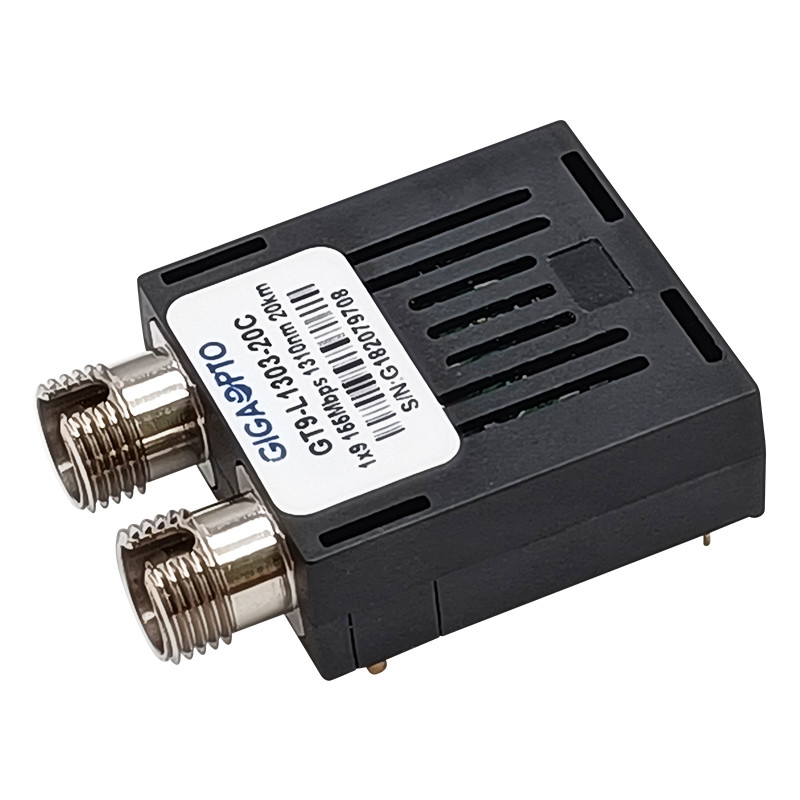

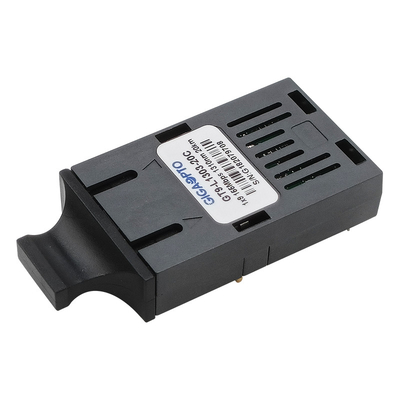

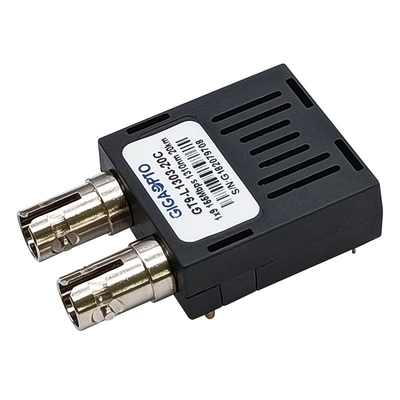

155Mbps 1310nm 1x9のトランシーバー モジュールSMF 20km複式アパートSC/ST/FC LVPECL PECL
記述
GIGAOPTOのGT9-L1303-20xシリーズ単モードトランシーバーはSONET OC-3/SDH STM-1のような二方向の連続光学データ通信のための低い電力、高性能モジュールおよび速いイーサネットである。このシリーズ1x9トランシーバー モジュールは1310nmのわずかな波長で単一モード繊維上の20kmまで伝送距離を支える。
送信機は1310nm FPレーザーをおよび光信号にPECLデータを変える、受信機はPECLの多用性があるデータに増幅され、再生する電流に光信号を変えるInGaAs/INP PINフォトダイオードを組み込む運転者回路を組み込み。
この単一モードのトランシーバーはIEC 60825に従うクラス1レーザー プロダクトである。
指定
| プロダクト包装 | 1x9 | データ転送速度（Mb/s） | 155Mb/s |
| コネクター | 複式アパートSC、FC、ST | 範囲 | 20km |
| DDM/DOM | いいえ | 媒体 | 単一モード繊維 |
| 保証 | 3年 | 実用温度 |
コマーシャル 70°C （32に158°F）への0 |
| 中心の波長 | 1310nm | 電源電圧 | 3.3Vか5V |
| はんだ付けする温度 | <260> | 現在 | 300mA |
| LDのタイプ | FP | フォトディテクター | PIN |
| 光学出力電力 | -15 -8dBmに | 感受性 | <-34dbm> |
| ER | >9dB | 積み過ぎ | >-3dBm |
| 議定書 | 迎合的なITU-T G.957 | ||
特徴
適用
発注情報
| 部品番号 | 記述 |
| GT9-L1303-20C | 1x9トランシーバー モジュール、155Mbps、SCの単一モード1310nm 20km、3.3V/5V、70°Cへの0 |
| GT9-L1303-20CF | 1x9トランシーバー モジュール、155Mbps、FCの単一モード1310nm 20km、3.3V/5V、70°Cへの0 |
| GT9-L1303-20CT | 1x9トランシーバー モジュール、155Mbps、STの単一モード1310nm 20km、3.3V/5V、70°Cへの0 |
| GT9-L1303-20I | 1x9トランシーバー モジュール、155Mbps、SCの単一モード1310nm 20km、3.3V/5V、85°Cへの-40 |
| GT9-L1303-20IF | 1x9トランシーバー モジュール、155Mbps、FCの単一モード1310nm 20km、3.3V/5V、85°Cへの-40 |
| GT9-L1303-20IT | 1x9トランシーバー モジュール、155Mbps、STの単一モード1310nm 20km、3.3V/5V、85°Cへの-40 |
| GT9-L1303-20C3 | 1x9トランシーバー モジュール、155Mbps、SCの単一モード1310nm 20km、3.3V、70°Cへの0 |
| GT9-L1303-20CF3 | 1x9トランシーバー モジュール、155Mbps、FCの単一モード1310nm 20km、3.3V、70°Cへの0 |
| GT9-L1303-20CT3 | 1x9トランシーバー モジュール、155Mbps、STの単一モード1310nm 20km、3.3V、70°Cへの0 |
| GT9-L1303-20I3 | 1x9トランシーバー モジュール、155Mbps、SCの単一モード1310nm 20km、3.3V、- 85°Cへの40 |
| GT9-L1303-20IF3 | 1x9トランシーバー モジュール、155Mbps、FCの単一モード1310nm 20km、3.3V、- 85°Cへの40 |
| GT9-L1303-20IT3 | 1x9トランシーバー モジュール、155Mbps、STの単一モード1310nm 20km、3.3V、85°Cへの-40 |
| GT9-L1303-20C5 | 1x9トランシーバー モジュール、155Mbps、SCの単一モード1310nm 20km、5V、70°Cへの0 |
| GT9-L1303-20CF5 | 1x9トランシーバー モジュール、155Mbps、FCの単一モード1310nm 20km、5V、70°Cへの0 |
| GT9-L1303-20CT5 | 1x9トランシーバー モジュール、155Mbps、STの単一モード1310nm 20km、5V、70°Cへの0 |
| GT9-L1303-20I5 | 1x9トランシーバー モジュール、155Mbps、SCの単一モード1310nm 20km、5V、85°Cへの-40 |
| GT9-L1303-20IF5 | 1x9トランシーバー モジュール、155Mbps、FCの単一モード1310nm 20km、5V、85°Cへの-40 |
| GT9-L1303-20IT5 | 1x9トランシーバー モジュール、155Mbps、STの単一モード1310nm 20km、5V、85°Cへの-40 |
Pin定義
典型的な適用回路
ノート1:作動の電圧:3.3Vか5V
ノート2:3.3V、R1=R3=R5=R7=130R、R2=R4=R6=R8=82R、R9=270R
ノート3:5V、R1=R3=R5=R7=82R、R2=R4=R6=R8=130R、R9=510R
パッケージの輪郭
次元はミリメートルにある。すべての次元は他に特に規定がなければ±0.1mmである。（単位:mm）
