商品の詳細:
|
| フォーム形式: | 1x9 BiDi | 最高のデータ転送速度: | 155Mb/s |
|---|---|---|---|
| 最高ケーブルの間隔: | 40km | 中心の波長: | TX1310nm/RX1550nm |
| 電圧: | 3.3Vか5V | コネクター: | SC、ST、FC |
| 繊維のタイプ: | 単一モード（SMF） | キーワード: | 1x9 155Mbpsモジュール、BIDI TX1310nm RX1550nm BiDiの光学トランシーバー、155M 1x9 40km 1310nm-TX/R1550nm-RX BiDiの光学モジュ |
| ハイライト: | RX1550nm 1x9のトランシーバー モジュール,BIDI 1x9のトランシーバー モジュール,TX1310nmの単一モードのトランシーバー |
||

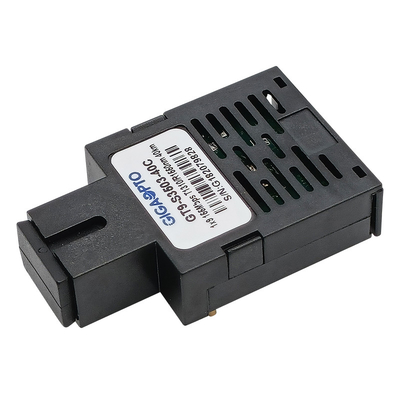

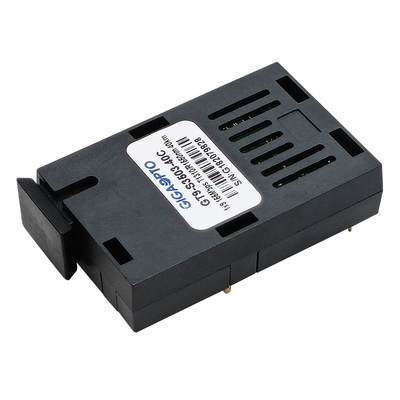

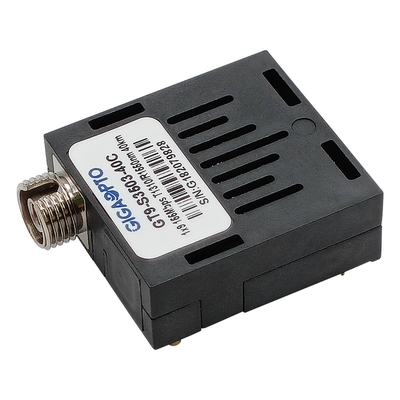

155Mbps 1x9 TX1310nm/RX1550nm BIDI 40km SMF LVPECL PECL SC/ST/FCのトランシーバー モジュール
記述
GIGAOPTOのGT9-S3503-40xシリーズ トランシーバーは高性能、ギガビットのイーサネットと迎合的な費用効果が大きいモジュールおよびIEEE-802.3の標準である。トランシーバーはTx1310nmおよびRx1550nmの正常な波長で作動する単一モード繊維（SMF）との155Mbpsそして40kmの伝送距離のデータ転送速度を支える。送信機セクションは温度修正および自動出力制御機能の高度FPおよび運転者ICを組み込む。受信機セクションは広いダイナミック レンジのためのAGCの有効なInGaAs/INP PINのフォトダイオードそしてtransimpedanceを組み込む。
1×9 BiDiのトランシーバーは155 Mb/s.のデータ転送速度で速いイーサネット、SDH STM-1 L-1.1、SONET OC-3 LR-1および自動支払機の設計のために適している。
指定
| プロダクト パッケージ | 1x9 BiDi | 速度 | 155Mbps |
| インターフェイス | 単一SC、FC、ST | 伝送距離 | 40km |
| DDM | いいえ | 繊維のタイプ | 単一モード |
| 保証 | 3年 | 周囲温度 | 70°C （32に158°F）への0 |
| 中心の波長 | TX1310nm/RX1550nm | 電源電圧 | 3.3Vか5V |
| はんだ付けする温度 | <260> | 現在の供給 | 250mA |
| 送信機のタイプ | FP | 受信機 | PINのフォトディテクター |
| 平均出力電力 | -10 -3dBmに | RXサンス。 | <-35dbm> |
| ER | >10dB | 飽和 | >-3dBm |
| 議定書 | ITU-T G.957、STM-1/OC-3、RoHS | ||
特徴
Bのタイプ:1550nmTx/1310nmRx
適用
発注情報
| 部品番号 | 記述 |
| GT9-S3503-40C | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、SC、SMF、40km、3.3V/5V、70°Cへの0 |
| GT9-S3503-40CF | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、FC、SMF、40km、3.3V/5V、70°Cへの0 |
| GT9-S3503-40CT | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、ST、SMF、40km、3.3V/5V、70°Cへの0 |
| GT9-S3503-40I | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、SC、SMF、40km、3.3V/5V、85°Cへの-40 |
| GT9-S3503-40IF | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、FC、SMF、40km、3.3V/5V、85°Cへの-40 |
| GT9-S3503-40IT | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、ST、SMF、40km、3.3V/5V、85°Cへの-40 |
| GT9-S3503-40C3 | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、SC、SMF、40km、3.3V、70°Cへの0 |
| GT9-S3503-40CF3 | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、FC、SMF、40km、3.3V、70°Cへの0 |
| GT9-S3503-40CT3 | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、ST、SMF、40km、3.3V、70°Cへの0 |
| GT9-S3503-40I3 | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、SC、SMF、40km、3.3V、- 85°Cへの40 |
| GT9-S3503-40IF3 | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、FC、SMF、40km、3.3V、- 85°Cへの40 |
| GT9-S3503-40IT3 | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、ST、SMF、40km、3.3V、85°Cへの-40 |
| GT9-S3503-40C5 | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、SC、SMF、40km、5V、70°Cへの0 |
| GT9-S3503-40CF5 | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、FC、SMF、40km、5V、70°Cへの0 |
| GT9-S3503-40CT5 | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、ST、SMF、40km、5V、70°Cへの0 |
| GT9-S3503-40I5 | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、SC、SMF、40km、5V、85°Cへの-40 |
| GT9-S3503-40IF5 | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、FC、SMF、40km、5V、85°Cへの-40 |
| GT9-S3503-40IT5 | 1x9トランシーバー モジュール、155M BiDi TX1310nm/RX1550nm、ST、SMF、40km、5V、85°Cへの-40 |
Pin定義
典型的な適用回路
パッケージの輪郭
