商品の詳細:
|
| 製品名: | 8G FCのトランシーバー | 形式要素: | SFP+ |
|---|---|---|---|
| 波長: | 850nm | 範囲: | 300m |
| 媒体: | MMF | コネクター: | LC |
| キーワード: | 8G繊維チャネル、SFP+ SWのトランシーバー | タイプ: | SW SFP |
| ハイライト: | SFP+繊維のトランシーバー モジュール,850nm繊維のトランシーバー モジュール,SFP+ SW |
||

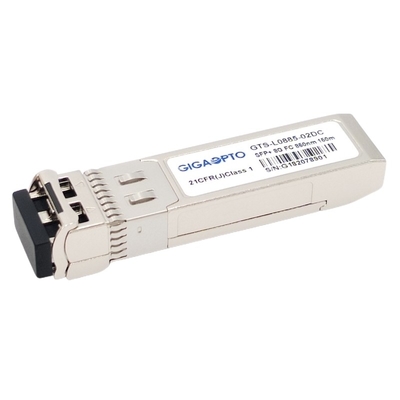

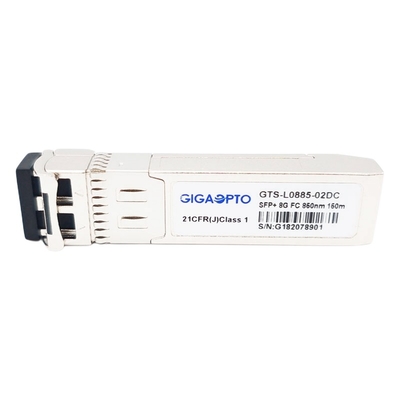

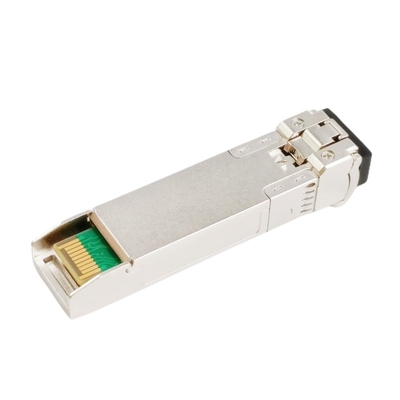

8G繊維チャネルのトランシーバーSFP+の8/4/2/1G繊維チャネル、300m
記述
複式アパートLCの容器によってマルチモード・ファイバ（MMF）にリンク300mまで提供するこの8GFC SFP+のトランシーバーは8Gbps短波繊維チャネルの結合性の適用のために設計されている。このトランシーバー最上質850nm VSCELレーザーの送信機およびPINフォトダイオード受信機を使用するため。
8G FC SFP+ SWモジュールはFC-PI-4 Rev. 8.00およびSFF-8431 Rev.のSFF-8432そして適当な部分とのSFF-8472 Rev.と迎合的11.0および互換性がある4.1である。
それは8G繊維チャネル（8.5Gbps）のような1.0625-8.5 Gbpsのデータ転送速度および適用を、4G繊維チャネル（4.25Gbps）、2G繊維チャネル（2.125Gbps）、1G繊維チャネル（1.0625Gbps）支える。
光学トランシーバーは迎合的なRoHSであり、CE/FCCは証明した。
指定
| 形式要素 | SFP+ | 最高のデータ転送速度（Gbps） | 8.5Gbps |
| 中心の波長 | 850nm | 繊維の間隔 | 300m |
| コネクター | 二重LC | 中型 | MMF |
| 送信機のタイプ | VCSEL | 受信機のタイプ | PIN |
| TX力 | -6~-0.5dBm | 受信機の感受性 | <-10> |
| 絶滅の比率 | >3.5dB | 積み過ぎ | >0.5dBm |
| 温度 | 70°C （32に158°F）への0 | デジタル診断 | 支えられる |
| OEM/ODM | 支えられる | 保証 | 3年 |
| 承諾 | IEC/EN 61000-4-2、IEC-60825のFDA 21CFR 1040.10および1040.11、RoHS | ||
特徴
適用
光学および電気特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | |
| 送信機 | |||||||
| 中心の波長 | λc | 840 | 850 | 860 | nm | ||
| 分光幅（RMS） | Δλ | 0.65 | nm | ||||
| サイド モード抑制の比率 | SMSR | - | - | - | dB | ||
| 平均出力電力 | ふくれっ面 | -6.0 | -0.5 | dBm | 1 | ||
| 絶滅の比率 | ER | 3.0 | dB | ||||
| データ入力振動差動 | VIN | 180 | 950 | mV | 2 | ||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | ||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | |||
| 可能にしなさい | 0 | 0.8 | V | ||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | |||
| 常態 | 0 | 0.8 | V | ||||
| 受信機 | |||||||
| 中心の波長 | λc | 840 | 850 | 860 | nm | ||
| 受信機の感受性 | -10.5 | dBm | 3 | ||||
| 受信機の積み過ぎ | 0.5 | dBm | 3 | ||||
| LOSは非主張する | LOSD | -12 | dBm | ||||
| LOSは主張する | LOSA | -22 | dBm | ||||
| LOSヒステリシス | 0.5 | 4 | dB | ||||
| データ出力の振動差動 | Vout | 500 | 700 | 900 | mV | 4 | |
|
LOS |
高い | 2.0 | Vcc | V | |||
| 低速 | 0.8 | V | |||||
注:
1. 光学力はMMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 231-1のテスト パターン@8.5Gbpsと測定される、BER ≤1×10-12。
4. 内部的にはACつながれる。
両立性
各Gigaoptoの光学トランシーバーはホスト装置でインターオペラビリティを確認するためにテストされ私達は100%に3年の保証が付いている指定装置の完全な両立性を約束する。
このGTS-L0885-02DCのために、P/Nの一致のテーブルを参照しなさい。より多くの両立性の知識に興味があれば私達に連絡するために、歓迎されている常に。
| 対応する多用性があるブランド/部品番号 | |||
| ブランド | 部品番号 | ブランド | 部品番号 |
| Gigaopto | GTS-L0885-02DC | ブロケード | XBR-000147 |
| Cisco | DS-SFP-FC8G-SW | HPE | AJ718A |
| 杜松 | QFX-SFP-8GFC-SW | HPE | AJ906A |
| Intel | TXN31118D100000 | HPE | AJ716A |
| IBM | 88Y6416 | ||
機械次元
