商品の詳細:
|
| 製品名: | 8GFC SFPのトランシーバー | タイプ: | SFP+ |
|---|---|---|---|
| 波長: | 1310nm | ケーブルの範囲: | 25Km |
| 部品: | DFB+PIN | インターフェイス: | 二重LC |
| キーワード: | 8G繊維チャネルSFP+のトランシーバー | ||
| ハイライト: | 25km繊維チャネルのトランシーバー,DOM繊維チャネルのトランシーバー,FCのトランシーバー |
||

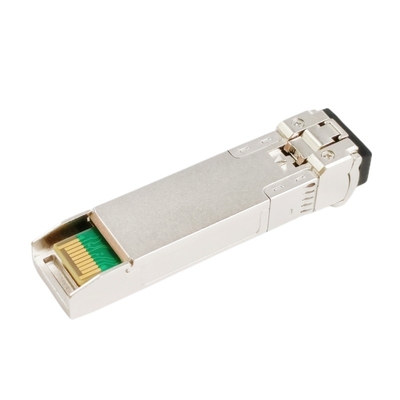

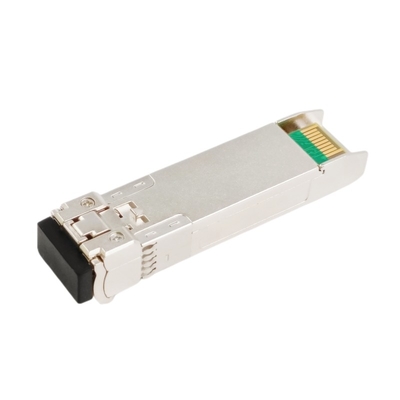

8G FCの長波は25KM SFP+のトランシーバーDFB+PIN 1310nm SMF LC DOMを伸ばした
記述

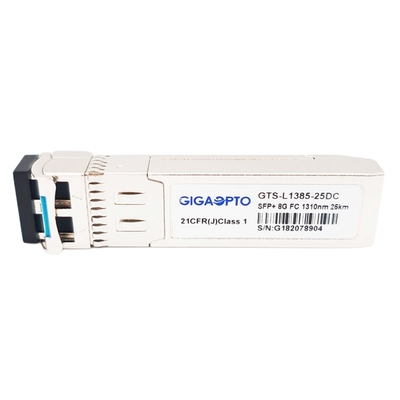

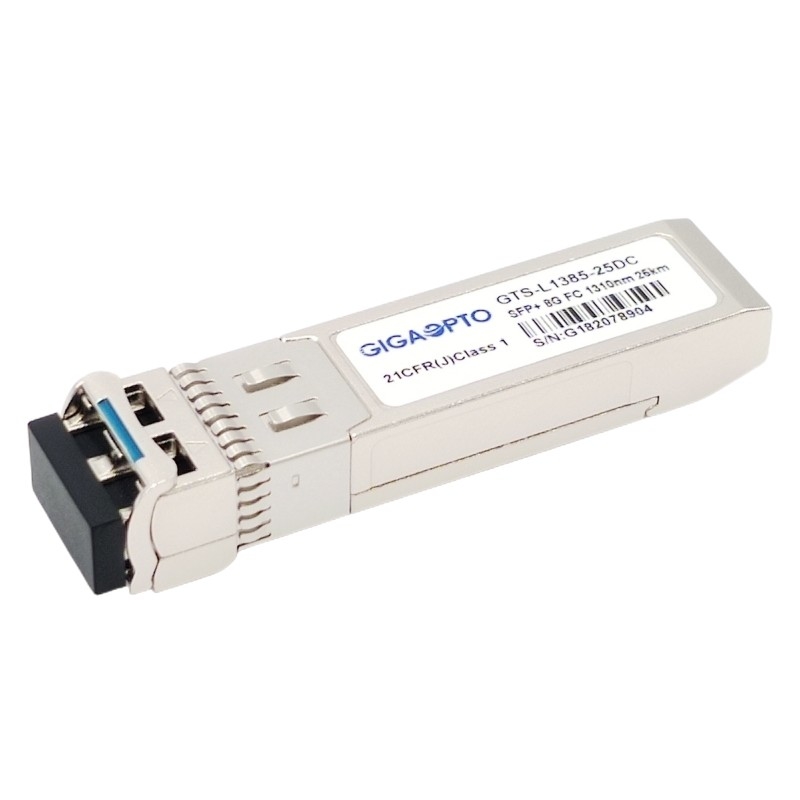

Gigaoptoの8GFC SFP+のトランシーバーGTS-L1385-25DCは二重繊維に記憶域ネットワーク（SAN）リンク25kmまでのために適した8G繊維チャネル（FC）を支えるように設計されている。
トランシーバーは3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合されるDFBレーザーの送信機、PINフォトダイオード。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
このトランシーバーはSFP+ MSAの一致（SFF-8431、SFF-8432、SFF-8472）およびFCIA FC-PI-4 800-SM-LC-Lの標準に完全に準拠している。
デジタル光学監視（DOM）機能は、トランシーバーの温度のような装置オペレーティング パラメータへの実時間アクセスを可能にするSFF-8472で指定どおりに、2ワイヤー シリアル・インタフェースによって利用できたり、レーザー バイアス流れ、送信された光学力、光学力およびトランシーバーの供給電圧を受け取った。
繊維チャネルの光学トランシーバーは迎合的なRoHSであり、CE/FCCは証明した。
指定
| 形式要素 | SFP+ | データ転送速度（Gbps） | 8.5Gbps |
| 波長 | 1310nm | 繊維の間隔 | 25km |
| コネクター | 複式アパートLC | ケーブル タイプ | SMF |
| LDのタイプ | DFB | 受信機のタイプ | PIN |
| Tx力 | -1.0~+3.0dBm | Rxの感受性 | <-16> |
| 絶滅の比率 | >3.5dB | 積み過ぎ | >0.5dBm |
| 温度較差 | 70°C （32に158°F）への0 | 保証 | 3年 |
| OEM/ODM | 支えられる | 議定書 | 迎合的なMSA |
| 承諾 | IEC/EN 61000-4-2、IEC-60825のFDA 21CFR 1040.10および1040.11、RoHS | ||
特徴
適用
光学および電気特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | |
| 送信機 | |||||||
| 中心の波長 | λc | 1270 | 1310 | 1350 | nm | ||
| 分光幅（- 20dB） | Δλ | 1 | nm | ||||
| サイド モード抑制の比率 | SMSR | 30 | - | dB | |||
| 平均出力電力 | ふくれっ面 | -1.0 | +3.0 | dBm | 1 | ||
| 絶滅の比率 | ER | 3.5 | dB | ||||
| データ入力振動差動 | VIN | 180 | 850 | mV | 2 | ||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | ||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | |||
| 可能にしなさい | 0 | 0.8 | V | ||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | |||
| 常態 | 0 | 0.8 | V | ||||
| 受信機 | |||||||
| 中心の波長 | λc | 1260 | 1600 | nm | |||
| 受信機の感受性 | -16 | dBm | 3 | ||||
| 受信機の積み過ぎ | 0.5 | dBm | 3 | ||||
| LOSは非主張する | LOSD | -17 | dBm | ||||
| LOSは主張する | LOSA | -30 | dBm | ||||
| LOSヒステリシス | 0.5 | dB | |||||
| データ出力の振動差動 | Vout | 300 | 900 | mV | 4 | ||
|
LOS |
高い | 2.0 | Vcc | V | |||
| 低速 | 0.8 | V | |||||
注:
1. 光学力はSMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 231-1のテスト パターン@10312Mbpsと測定される、BER ≤1×10-12。
4. 内部的にはACつながれる。
両立性
GigaoptoのGTS-L1385-25DCの光学トランシーバー モジュールすべては主流装置と完全に対応するために開いた供給されている、コードすることができる示す次の形態を、より多くのプロダクト両立性のために、感じる私達に連絡して自由に。
| 対応する多用性があるブランド/部品番号 | |||
| ブランド | 部品番号 | ブランド | 部品番号 |
| Gigaopto | GTS-L1385-25DC | ブロケード | XBR-000174 |
| HPE | AW538A | ||
