商品の詳細:
|
| 製品名: | SFP-8GFC-ZR | 最大レート（Gbps）: | 8.5Gbps |
|---|---|---|---|
| 波長: | 1550nm | 最高の範囲: | 80km |
| 部品: | EML/APD | コネクター/ポーランド語: | デュプレックスLC/PC |
| 臨時雇用者: | 70°Cへの0 | パワー予算: | 24db |
| キーワード: | 8GFC ZW SFP+のトランシーバー、8G FC 80km 1550nm | ||
| ハイライト: | 8GFC繊維のチャネル モジュール,80km繊維のチャネル モジュール,ZW SFP+のトランシーバー |
||

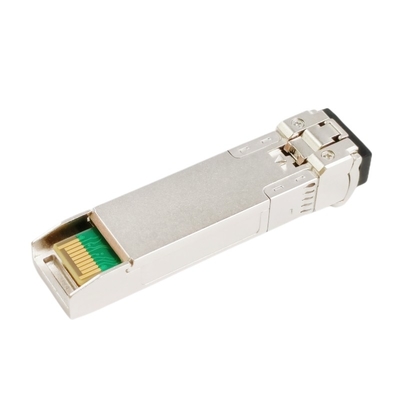

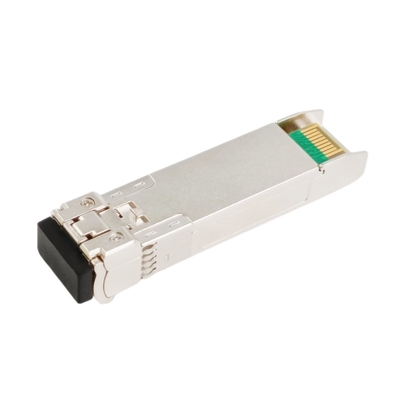

8GFC SFP+ 1550nm 80kmの繊維チャネルおよびSANのための光学トランシーバー モジュール
記述

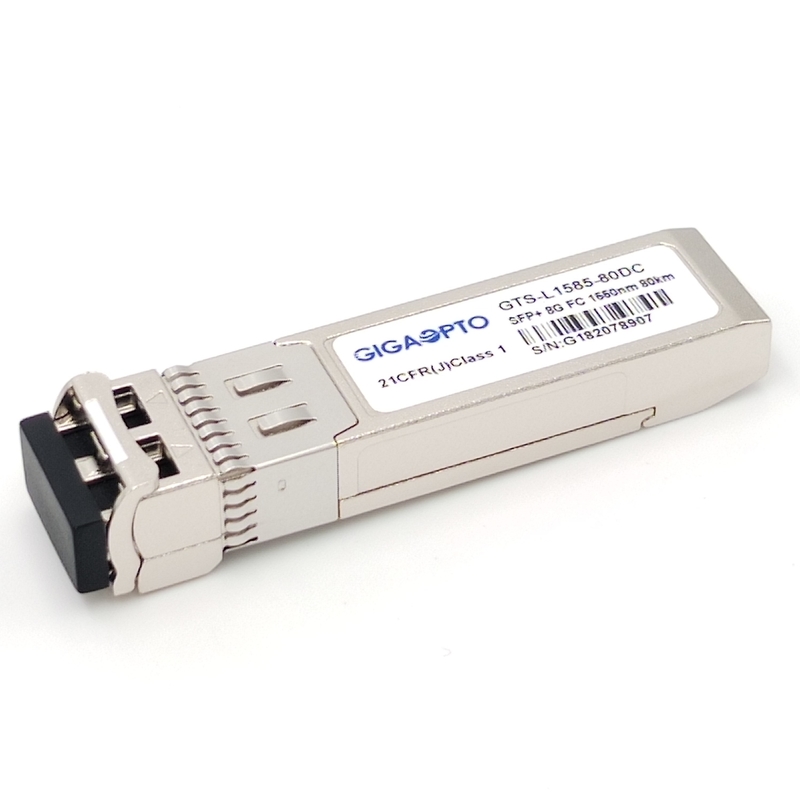

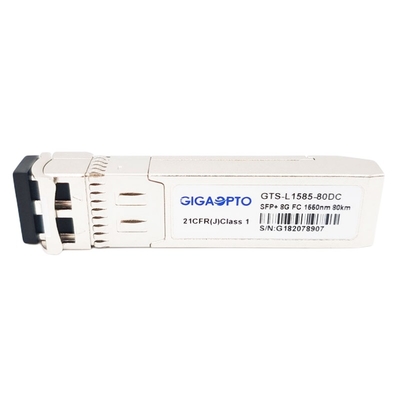

光学トランシーバーGTS-L1585-80DCが8Gb/s長波繊維チャネルの結合性の適用、それのために設計されているGigaoptoの8GFC SFP+は1550nm波長の使用によって単モード繊維（SMF）に8.5Gb/s効率80kmまで提供する。
送信機セクションは信頼できる1550nmによって冷却されるEMLレーザーを組み込む。そして受信機セクションはTIAと統合されるPINフォトダイオードから成っている。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
このSFP+ ZWのトランシーバーはSFP+のMulti-Source一致（MSA）およびFCIA FC-PI-4 800-SM-LC-Lの標準に完全に準拠している。
デジタル診断機能は、トランシーバーの温度のような装置オペレーティング パラメータへの実時間アクセスを可能にするSFF-8472で指定どおりに、2ワイヤー シリアル・インタフェースによって利用できたり、レーザー バイアス流れ、送信された光学力、光学力およびトランシーバーの供給電圧を受け取った。
指定
| 多用性があるブランド | ブロケード | 部門 | 繊維チャネルSFP |
| 部品番号 | GTS-L1585-80DC | 電力バジェット | 24dBm |
| フォーム形式 | SFP+ | 最高のデータ転送速度 | 8.5Gb/s |
| 波長 | 1550nm | 間隔 | 80km @ G.652 |
| コネクター | LCの容器 | 媒体 | SMF |
| 送信機のタイプ | EML | 受信機のタイプ | APD |
| 電源電圧 | 3.3V | 現在の供給 | <450ma> |
| TX力 | 0~5dBm | 受信機の感受性 | <-24dbm> |
| 絶滅の比率 | >7.0dB | 受信機の積み過ぎ | >-7.0dBm |
| 温度較差 | 70°C （32に158°F）への0 | 保証 | 3年 |
| OEM/ODM | 支えられる | デジタル診断 | サポート |
| 議定書 | 迎合的なMSA | ||
特徴
適用
光学特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | ||
| 送信機 | ||||||||
| 中心の波長 | λc | 1530 | 1550 | 1565 | nm | |||
| 分光幅（- 20dB） | Δλ | 1 | nm | |||||
| サイド モード抑制の比率 | SMSR | 30 | - | dB | ||||
| 平均出力電力 | ふくれっ面 | 0 | 5.0 | dBm | 1 | |||
| 絶滅の比率 | ER | 7.0 | dB | |||||
| データ入力振動差動 | VIN | 180 | 850 | mV | 2 | |||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | |||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | ||||
| 可能にしなさい | 0 | 0.8 | V | |||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | ||||
| 常態 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中心の波長 | λc | 1260 | 1600 | nm | ||||
| 受信機の感受性 | -24.0 | dBm | 3 | |||||
| 受信機の積み過ぎ | -7.0 | dBm | 3 | |||||
| LOSは非主張する | LOSD | -25.0 | dBm | |||||
| LOSは主張する | LOSA | -35 | dBm | |||||
| LOSヒステリシス | 0.5 | dB | ||||||
| データ出力の振動差動 | Vout | 300 | 900 | mV | 4 | |||
|
LOS |
高い | 2.0 | Vcc | V | ||||
| 低速 | 0.8 | V | ||||||
注:
1. 光学力はSMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 231-1のテスト パターン@8.5Gbpsと測定される、BER ≤1×10-12。
4. 内部的にはACつながれる。
