商品の詳細:
|
| 製品名: | 10GFCトランシーバー | 帯域幅（Gbps）: | 1.0625-10.518Gbps |
|---|---|---|---|
| 波長: | 850nm | 最高伝達: | OM3に300mかOM4に400m |
| LD/PD: | VCSEL/PIN | コネクター: | 二重LC |
| 温度: | COM | DDM: | 肯定 |
| キーワード: | 10GFC SFP+ SWのトランシーバー、10G繊維チャネル300m 850nm | ||
| ハイライト: | DOM繊維のチャネル モジュール,300m繊維のチャネル モジュール,10G繊維チャネル |
||

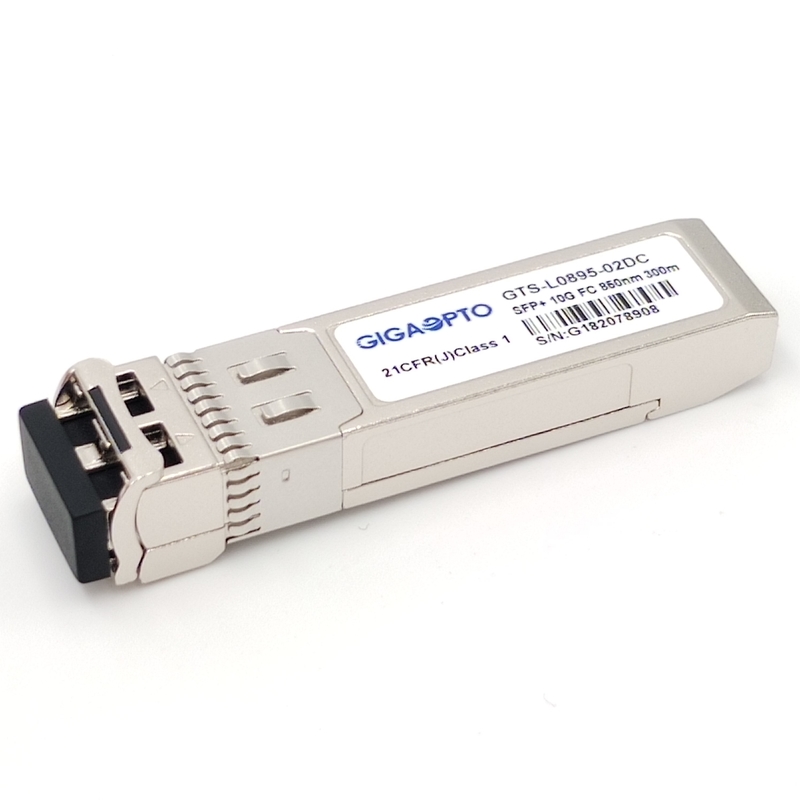

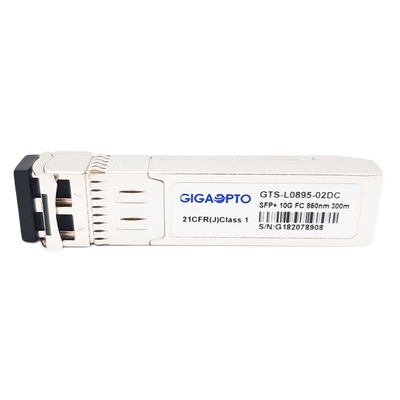

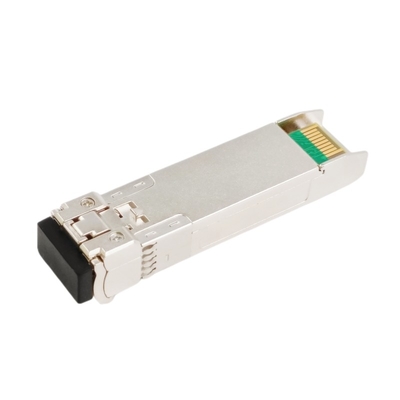

繊維チャネルLC DOMのための10GFC SW 850nm 300mのトランシーバー
記述
GigaoptoのGTS-L0895-02DCのトランシーバーは二重LC光コネクタに信頼性が高い850nm VCSELの送信機およびPINのフォトディテクターを特色にする。
このホットプラグ対応10GFC SWのトランシーバーは10G繊維チャネル（10.52Gbps）のような1.0625-10.518Gbpsデータ転送速度そして適用を、8G繊維チャネル（8.5Gbps）、4G繊維チャネル（4.25Gbps）、2G繊維チャネル（2.125Gbps）、1G繊維チャネル（1.0625Gbps）支える。それは今日のネットワーキングの異なった場所の総計で使用される多目的モジュールである。その結果、ほとんどの普及した適用はデータ センタ、の記憶域のネットワーキング（SAN）の塗布データ センタ背骨上の繊維チャネルの相互連結、エンタープライズ ネットワークSANの相互連結および他のオプティカル リンクをである。
トランシーバーの温度の実時間監視を提供するそれはDDM/DOMの光学診断、光学力現在の支えたり、レーザー バイアス光学力およびトランシーバーの供給電圧を受け取った。
すべてのモジュールはFDA/CDRHおよびIEC-60825標準と迎合的なクラス1レーザー プロダクトである。
指定
| 形式要素 | SFP+ | データ転送速度 | 1.0625-10.518 Gbps |
| 波長 | 850nm | 最高ケーブルの間隔 | OM3に300mかOM4に400m |
| コネクター | 二重LC | 媒体 | MMF |
| 送信機のタイプ | VCSEL 850nm | 受信機のタイプ | PIN |
| TX力 | -6~-1dBm | 受信機の感受性 | <-11> |
| 絶滅の比率 | >3.5 dB | 積み過ぎ | > 0.5のdBm |
| 電力バジェット（dB） | 4.1dB | DDM/DOM | 支えられる |
| 温度較差 | 70°C （32に158°F）への0 | 保証 | 3年 |
| OEM/ODM | 支えられる | 重量 | 30gram |
| 議定書 | セリウム、RoHS迎合的な、クラス1のFDAおよびIEC60825-1レーザーの安全SFF-8431、SFP MSA | ||
| サポート アプリケーション | 10G繊維チャネル（10.518 Gbps）、8G繊維チャネル（8.5 Gbps）、4G繊維チャネル（4.25 Gbps）、2G繊維チャネル（2.125 Gbps）、1G繊維チャネル（1.0625 Gbps） | ||
特徴
適用
光学特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | ||||
| 送信機 | ||||||||||
| 中心の波長 | λc | 840 | 850 | 860 | nm | |||||
| 分光幅（RMS） | Δλ | 0.45 | nm | |||||||
| サイド モード抑制の比率 | SMSR | - | - | - | dB | |||||
| 平均出力電力 | ふくれっ面 | -6.0 | -1.0 | dBm | 1 | |||||
| 絶滅の比率 | ER | 3.5 | dB | |||||||
| データ入力振動差動 | VIN | 180 | 950 | mV | 2 | |||||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | |||||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | ||||||
| 可能にしなさい | 0 | 0.8 | V | |||||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | ||||||
| 常態 | 0 | 0.8 | V | |||||||
| 受信機 | ||||||||||
| 中心の波長 | λc | 840 | 850 | 860 | nm | |||||
| 受信機の感受性 | -10.0 | dBm | 3 | |||||||
| 受信機の積み過ぎ | 0.5 | dBm | 3 | |||||||
| LOSは非主張する | LOSD | -12 | dBm | |||||||
| LOSは主張する | LOSA | -22 | dBm | |||||||
| LOSヒステリシス | 0.5 | 4 | dB | |||||||
| データ出力の振動差動 | Vout | 500 | 700 | 900 | mV | 4 | ||||
|
LOS |
高い | 2.0 | Vcc | V | ||||||
| 低速 | 0.8 | V | ||||||||
注:
1. 光学力はMMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 231-1のテスト パターン@10312Mbpsと測定される、BER ≤1×10-12。
4. 内部的にはACつながれる。
両立性
迎合的なすべてのGigaoptoのトランシーバーは標準ベースおよびMSA （Multi-Source一致）および私達の自身の設備で厳格に性能の最高レベルを保障するためにテストされ、コードされてである。私達は最終用途の条件の下でテストする100%の適用を行なう。
この10GFCモジュールのためP/N:GTS-L0895-02DCは、P/Nの一致のテーブルを示す。より多くのプロダクト両立性のために、私達に言うこと自由に感じなさい。
| 対応する多用性があるブランド/部品番号 | |||
| ブランド | 部品番号 | ブランド | 部品番号 |
| Gigaopto | GTS-L0895-02DC | Cisco | DS-SFP-FC10G-SW |
| 杜松 | XBR-000218 | ||
