商品の詳細:
|
| 製品名: | 32GFC LWのトランシーバー | 包装: | SFP28 |
|---|---|---|---|
| データ転送速度（Gbps）: | 32Gbps | 波長: | 1310nm |
| 間隔: | 10km | 光学部品: | DFB/PIN |
| インターフェイス: | 二重LC | キーワード: | 32GFC LW繊維チャネルのトランシーバー |
| ハイライト: | SFP28繊維チャネルのトランシーバー,1310nm繊維チャネルのトランシーバー,SMF 32G FC |
||

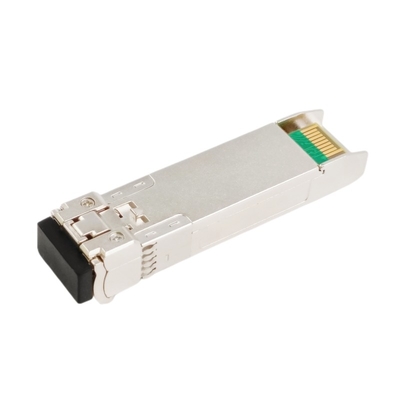

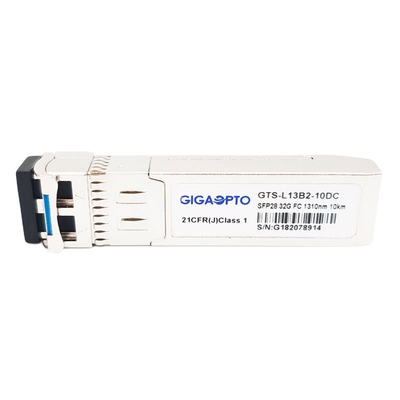

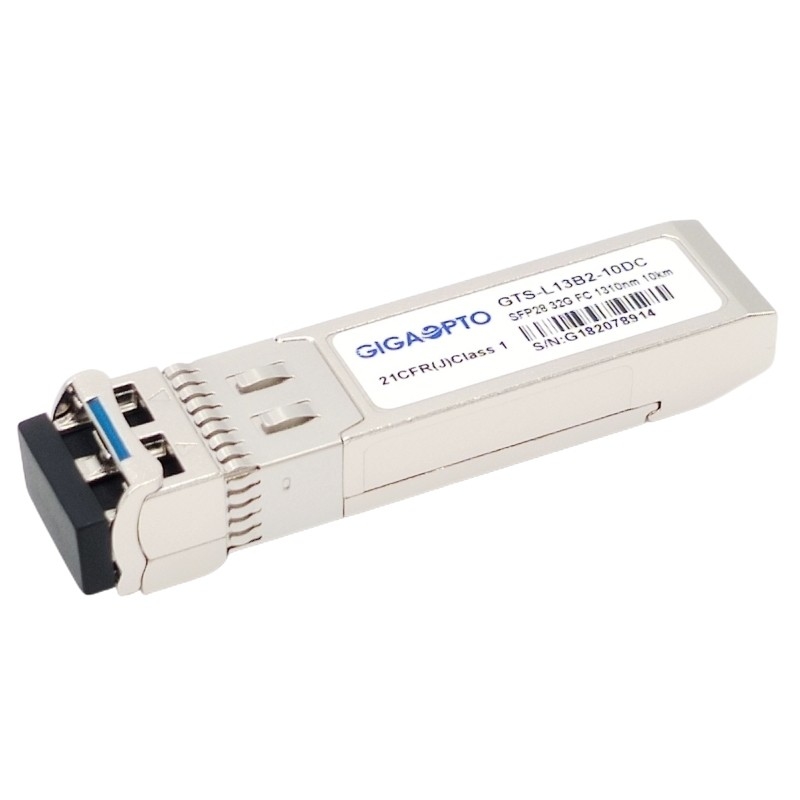

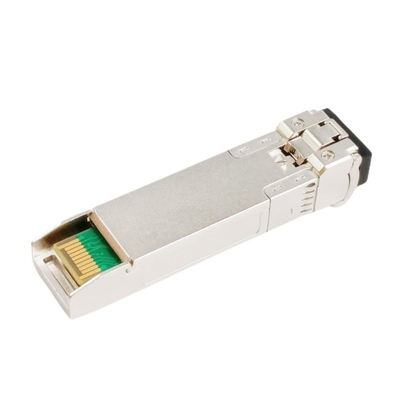

32G SMF 1310nm 10km繊維チャネルSFP28のトランシーバー モジュールLC DOM
記述
この32GFC SFP28 LWは単一チャネル、ホットプラグ対応の32GFCのためのトランシーバーおよび25Gイーサネット塗布である。それは1310nmのわずかな波長で作動し、8G/16G/32G繊維チャネル（FC）および記憶域ネットワーク（SAN）のために、単一モード繊維にデータ センタ リンク10kmまで適した25Gイーサネットを支える。
トランシーバーは3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合される1310nm DFBレーザーの送信機、PINフォトダイオード。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
32G繊維チャネル（32GFC）の長波長繊維のトランシーバーは現在の作動条件についての実時間診断情報を提供するDDM/DOMの光学診断を支える。
それはSFF-8431およびSFF-8472多源の一致（MSA）に完全に準拠している、RoHSの32G繊維チャネル（28.05 Gbps）、16G繊維チャネル（14.025Gbps）、8G繊維チャネル（8.5 Gbps）の指定。
指定
| プロダクト | 32GFC LW | 部品番号 | GTS-L13B2-10DC |
| 形式要素 | SFP28 | 最高のデータ転送速度 | 28.05Gbps |
| 波長 | 1310nm | 最高ケーブルの間隔 | 10km |
| コネクター | 二重LC | 媒体 | MMF |
| 送信機のタイプ | DFB | 受信機のタイプ | PIN |
| 電源電圧 | 3.3V | 電源の流れ | <400ma> |
| TX力 | -7~2dBm | 受信機の感受性 | <-11> |
| 絶滅の比率 | >4dB | 受信機の積み過ぎ | <2dbm> |
| 温度較差 | 70°C （32に158°F）への0 | 保証 | 3年 |
| OEM/ODM | 支えられる | デジタル診断監視 | サポート |
特徴
適用
光学および電気特徴
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | |
| 送信機 | |||||||
| 中心の波長 | λc | 1270 | 1310 | 1350 | nm | ||
| 分光幅（- 20dB） | Δλ | 1 | nm | ||||
| サイド モード抑制の比率 | SMSR | 30 | - | dB | |||
| 平均出力電力 | ふくれっ面 | -7 | 2 | dBm | 1 | ||
| 絶滅の比率 | ER | 4 | dB | ||||
| データ入力振動差動 | VIN | 180 | 850 | mV | 2 | ||
| 入れられた差動インピーダンス | ZIN | 90 | 100 | 110 | Ω | ||
|
TXのディスエイブル |
ディスエイブル | 2.0 | Vcc | V | |||
| 可能にしなさい | 0 | 0.8 | V | ||||
|
TXの欠陥 |
欠陥 | 2.0 | Vcc | V | |||
| 常態 | 0 | 0.8 | V | ||||
| 受信機 | |||||||
| 中心の波長 | λc | 1260 | 1600 | nm | |||
| 受信機の感受性 | -11.6 | dBm | 3 | ||||
| 受信機の積み過ぎ | 2 | dBm | 3 | ||||
| LOSは非主張する | LOSD | -15 | dBm | ||||
| LOSは主張する | LOSA | -30 | dBm | ||||
| LOSヒステリシス | 0.5 | dB | |||||
| データ出力の振動差動 | Vout | 300 | 900 | mV | 4 | ||
|
LOS |
高い | 2.0 | Vcc | V | |||
| 低速 | 0.8 | V | |||||
注:
1. 光学力はSMFに進水する。
2. 内部的にACつながれ、終わるPECLの入力。
3. PRBS 231-1のテスト パターン@25.08Gpsと測定される、BER ≤1×10-6。
4. 内部的にはACつながれる。
両立性
GigaoptoのGTS-L13B2-10DCの光学トランシーバー モジュールすべては主流装置と完全に対応するために開いた供給されている、コードすることができる示す次の形態を、より多くのプロダクト両立性のために、感じる私達に連絡して自由に。
| 対応する多用性があるブランド/部品番号 | |||
| ブランド | 部品番号 | ブランド | 部品番号 |
| Gigaopto | GTS-L13B2-10DC | QLogic | SFP32-LR-SP-C |
| Cisco | DS-SFP-FC32G-LW | ブロケード | XBR-000238 |
