商品の詳細:
|
プロダクト: | 100GBASE SWDM4 | 日付レート: | 100Gb/s |
---|---|---|---|
フォームファクタ: | QSFP28 | 間隔: | 150m@OM5/100m@OM4/75m@OM3 |
コネクター: | LCデュプレックス | 部品: | VCSEL + PIN |
キーワード: | 100G QSFP28 SWDM4のSWDM4モジュール | ||
ハイライト: | 850nm MMFのトランシーバー,100GBASE-SWDM4 MMFのトランシーバー,940nm 100G QSFP28のトランシーバー |
企業のmulti-standard一致(SWDM-MSA)に基づく、効率よく変更の既存の繊維なしで25Gから100Gに改善する帯域幅
記述

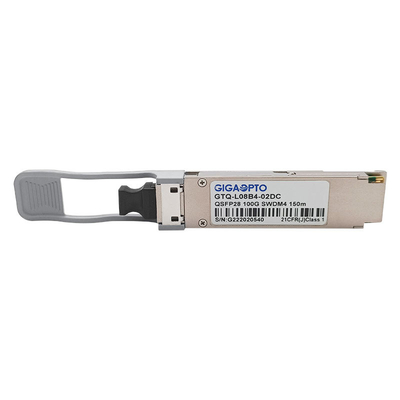

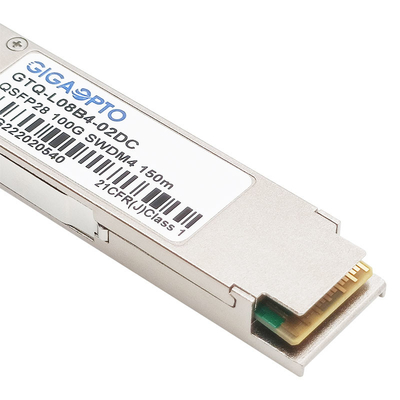

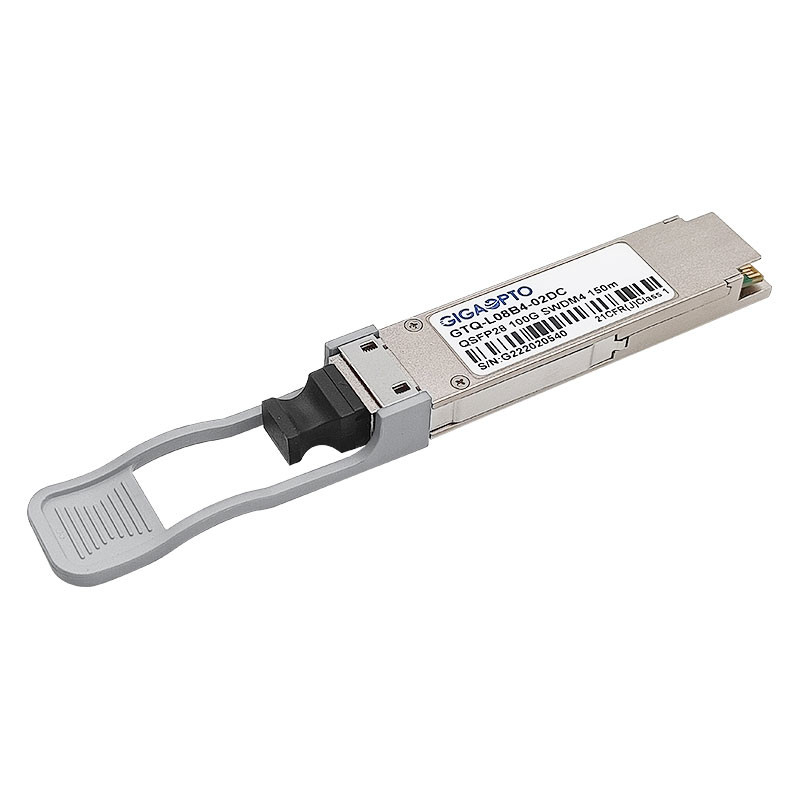

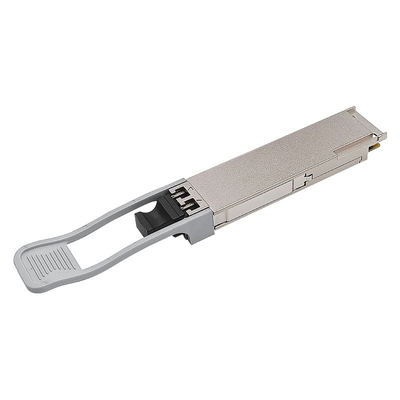

GigaoptoのGTQ-L08B4-02DCはLCのコネクターが付いている複式アパートのマルチモード・ファイバ上の多重型にされた100G信号を送信できる25.78Gbps/lanesで850-940nm地域で一種のプラグイン可能な光学トランシーバー使用するOM5のOM4/150mのOM3/100mで4つのチャネルを、最高伝達75mまで提供するマルチモード・ファイバを使用するSWDM (短波の分割マルチプレックス)の技術をである。
デジタル診断機能はQSFP28 MSAによって指定されるようにI2Cインターフェイスによって利用できる。
指定
製品名 | 100G SWDM4 | P/N | GTQ-L08B4-02DC |
パッケージのタイプ | QSFP28 | データ レート | 103.12Gbps (4×25.78Gbps) |
リンク間隔 | 150m@OM5/100m@OM4/75m@OM3 | ケーブル タイプ | マルチモード・ファイバ |
波長(CH1-CH4) | 850nm、880nm、910nm、940nm | コネクター | LCの二重 |
電源電圧 | +3.3V (典型的な) | パワー消費量 | ≤ 3.5W |
送信機のタイプ | SWDM VCSEL | 受信機のタイプ | PIN |
車線ごとのTX力 | -5.5 | +3dBm | 受信機の感受性 | < -3=""> |
絶滅の比率 | > 2dB | 調節フォーマット | NRZ |
環境 | 作動:70°Cへの0 | DOM/DDM | サポート |
貯蔵:-40°Cへの85°C | 保証 | 3年 | |
議定書 | 100Gイーサネット、迎合的なMSA |
特徴
適用
光学特徴
送信機変数 | 車線 | 分 | 典型的 | 最高 | 単位 | ノート |
シグナリング率、各車線 | 25.78125±100ppm | Gb/s | ||||
車線の波長範囲 |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nm |
||
調節フォーマット | NRZ | |||||
何れかの2つの車線間の進水力の相違 | 4.5 | dBm | ||||
RMSの分光幅 | 0.59 | nm | 1 | |||
光学調節広さ(OMA)、各車線 | -5.5 | 3 | dBm | 2 | ||
国家を離れた車線@ TXごとの平均進水力 | -30 | dBm | ||||
TDEC引くOMAの進水力 |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7.4 -7.7 |
dBm |
|||
送信機および分散の目の閉鎖 |
Lane0 Lane1 Lane2 Lane3 |
4 4 4.4 4.8 |
dB |
3 |
||
絶滅の比率 | 2 | dB | ||||
光学リターン・ロスの許容 | 12 | dB | ||||
囲まれた変化 |
19の≥86% um 4.5の≤30% um |
4 | ||||
送信機の目マスク定義{X1、X2、X3、Y1、Y2、Y3} ヒット率1.5x10-3はサンプルごとに当る |
{0.3、0.38、0.45、0.35、0.41、0.5} |
|||||
注: 1. RMSの分光幅はスペクトルの標準偏差である。 2. 迎合的な送信機のためのOMAの標準最も低い価値は『TDECの『TDECの』、しかし少なくとも『OMAの価値の実際の価値と各車線(分)』引くOMAの進水力、それぞれ車線(分)』である。 3. TDECは3.6の方法を使用して測定されたTDECmから計算される。TDECmはすべての車線のための12.6 GHzの帯域幅の参照の受信機を使用してIEEE 802.3節95.8.5の方法に従がって測定される。 4. IEC 61280-1-4に従ってタイプA1a.2かタイプA1a.3 50 um繊維に測定されたら。 |
受信機変数 | 車線 | 分 | 典型的 | 最高 | 単位 | ノート |
シグナリング率、各車線 | 25.78125±100ppm | Gb/s | ||||
車線の波長範囲 |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nm |
||
調節フォーマット | NRZ | |||||
損傷閾値 | 4.4 | dBm | ||||
平均は力、各車線を受け取る |
Lane0 Lane1 Lane2 Lane3 |
-9.5 -9.4 -9.4 -9.4 |
3.4 |
dBm |
||
受信機力、各車線(OMA) | 3 | dBm | ||||
受信機の反射率 | -12 | dB | ||||
unStressed受信機の感受性(OMA) |
Lane0 Lane1 Lane2 Lane3 |
-8.2 -8.4 -8.6 -8.8 |
dBm |
1 |
||
RX_Los_Assert | -30 | dBm | ||||
RX_Los_De-ASSERT | -12 | dBm | ||||
RX_Los_Hysteresis | 0.5 | dBm | ||||
5E-5 (前にFEC)のBERの1.unstressed感受性 |
電気特徴
送信機の電気入力信号の特徴(TP1) | 分 | 典型的 | 最高 | 単位 |
信号を送る車線(範囲)ごとの率に | 25.78125 ± 100 PPM | GBd | ||
差動はリターン・ロスを入れた | 同等化(83E-5) | dB | ||
共通モード入力リターン・ロスへの差動 | 同等化(83E-6) | dB | ||
差動終了の不適当な組み合わせ | 10 | % | ||
重点を置かれたモジュールはテストを入れた | 83E3.4.1を見なさい | |||
差動pk pk入力電圧許容 | 900 | mV | ||
DCの共通モード電圧 | -350 | 2850 | mV | |
単一の終えられた電圧許容範囲 | -0.4 | 3.3 | V | |
受信機の電気出力信号の特徴(TP4) | 分 | 典型的 | 最高 | 単位 |
信号を送る車線(範囲)ごとの率に | 25.78125 ± 100 PPM | GBd | ||
AC共通モード出力電圧(RMS) | 17.5 | mV | ||
差動出力電圧 | 900 | mV | ||
目の幅 | 0.57 | UI | ||
目の高さ、差動 | 228 | mV | ||
縦の目の閉鎖 | 5.5 | dB | ||
差動はリターン・ロスを出力した | 同等化(83E-2) | dB | ||
差動モード変換 リターン・ロスへの公有地 | 同等化(83E-3) | dB | ||
差動終了の不適当な組み合わせ | 10 | % | ||
遷移時間(20%に80%) | 12 | ps | ||
DCの共通モード電圧 | -350 | 2850 | mV |
機械次元
単位:mm、
