商品の詳細:
|
| Product Name: | 10GBASE-BX XFP | Transmission: | 10km |
|---|---|---|---|
| Wavelength: | 1270nm-TX / 1330nm-RX | Component: | DFB+PIN |
| Connector: | LC | Keyword: | 10GBASE-BX XFP |
| ハイライト: | 10GBASE-BX二方向の光学トランシーバー,XFPの二方向の光学トランシーバー,二方向他の光学トランシーバー モジュール |
||

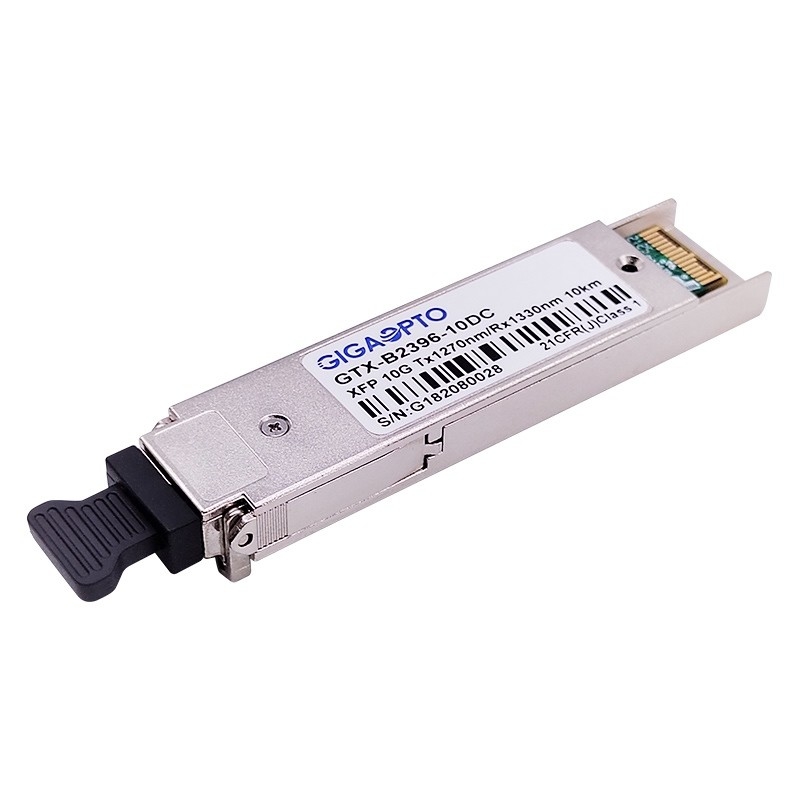

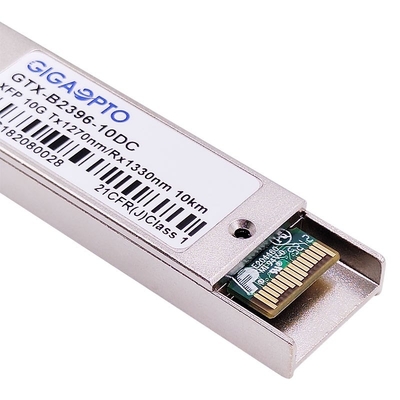

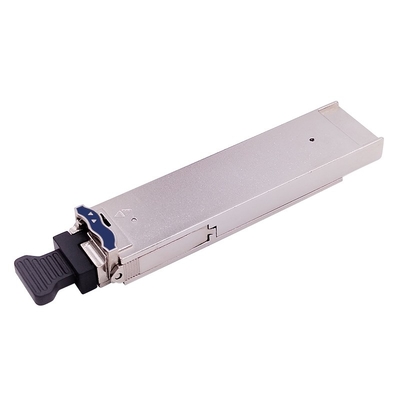

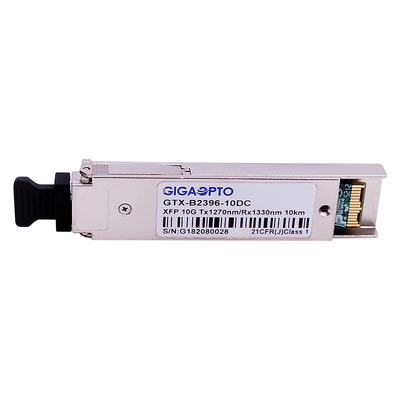

10GBASE-BX XFPの二方向のトランシーバー1270nm/1330nm 10km LC DOM
記述
Gigaopto's10GBASE-BX XFPはホットプラグ対応XFPの二方向のトランシーバー モジュールである。
送信機セクションは国際的な安全基準IEC-60825に従って迎合的なクラス1レーザーである1270nm DFBを使用する。受信機セクションは一本鎖の単一モード繊維（G.652 SMF）上の10km伝達を提供する1330nm PINフォトダイオード受信機を使用する。
デジタル診断監視（DDM）機能はによって利用できたりトランシーバーの温度の実時間監視を提供するI2Cインターフェイス、光学力現在の、レーザー バイアス光学力およびトランシーバーの供給電圧を受け取った。
10GBASE-BX XFPはXFP MSAのRev.に4.5の指定、10ギガビットのイーサネット指定（IEEE 802.3aeごとの10GBASE-LR/LW）、および10G繊維チャネル（1200-SM-LL-L）従う。トランシーバーはまたFDA/CDRHおよびIEC-60825標準に従うクラス1レーザー プロダクトである。
指定
| 製品名 | 10GBASE-BX XFP | 部品番号 | GTX-B2396-10DC |
| 形式要素 | XFP | ビット・レート（Gbps） | 10Gbps |
| 中心の波長 | 1270nm - TX/1330nm - RX | 伝達 | 10km |
| コネクター | LCの単信 | ケーブル タイプ | SMF |
| 送信機の部品 | DFB BiDi | 受信機の部品 | PIN |
| TX力 | -5 | 0dBm | 受信機の感受性 | < -14dBm=""> |
| 絶滅の比率 | > 3.5 dB | 積み過ぎ力 | > 0.5のdBm |
| パワー消費量 | <1> | 作動の場合温度 | 85°Cへの70°C/-40への0 |
| DDM/DOM | サポート（デフォルト） | 保証の限られた時間 | 3年 |
特徴
適用
10GBASE-BX XFPの光学特徴
| 変数 | 記号 | Min. | 典型的 | 最高。 | 単位 |
| 電力バジェット | 9 | dB | |||
| データ転送速度 | 9.95 | 11.3 | Gbps | ||
| 送信機 | |||||
| 中心の波長 | λC | 1260 | 1270 | 1280 | nm |
| 分光幅（- 20dB） | Δλ | 1 | nm | ||
| 側面モード抑制の比率 | SMSR | 30 | dB | ||
| 平均出力電力*note3 | ふくれっ面、AVG | -5 | 0 | dBm | |
| 絶滅の比率 | ER | 3.5 | dB | ||
| 送信機の平均出力 | -30 | dBm | |||
| 相対的な強度の騒音 | RIN | -128 | dB/Hz | ||
| TXのディスエイブルは時間を主張する | t_off | 10 | 私達 | ||
| 受信機 | |||||
| 中心の波長 | λC | 1320 | 1340 | nm | |
| 感受性*note4 | PIN | -14 | dBm | ||
| 受信機の積み過ぎ | PMAX | 0.5 | dBm | ||
| LOSは非主張する | LOSD | -16 | dBm | ||
| LOSは主張する | LOSA | -28 | dBm | ||
