商品の詳細:
|
| 名前: | SFP+ Ciscoのトランシーバー | 波長: | 1550nm |
|---|---|---|---|
| 間隔: | 40km | コネクター: | LC |
| 電力バジェット: | 15dB | 適用: | 10Gイーサネット/繊維チャネル |
| ハイライト: | 1550nm Ciscoのトランシーバー モジュール,10Gbase ER Ciscoのトランシーバー モジュール,FCC CISCOの多用性があるトランシーバー |
||

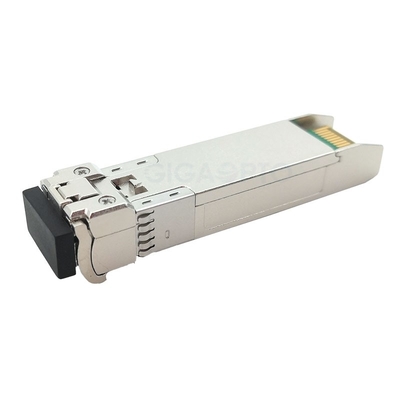

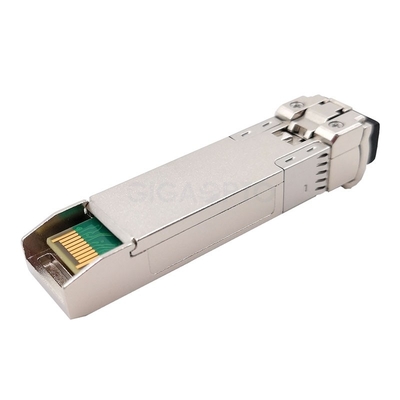

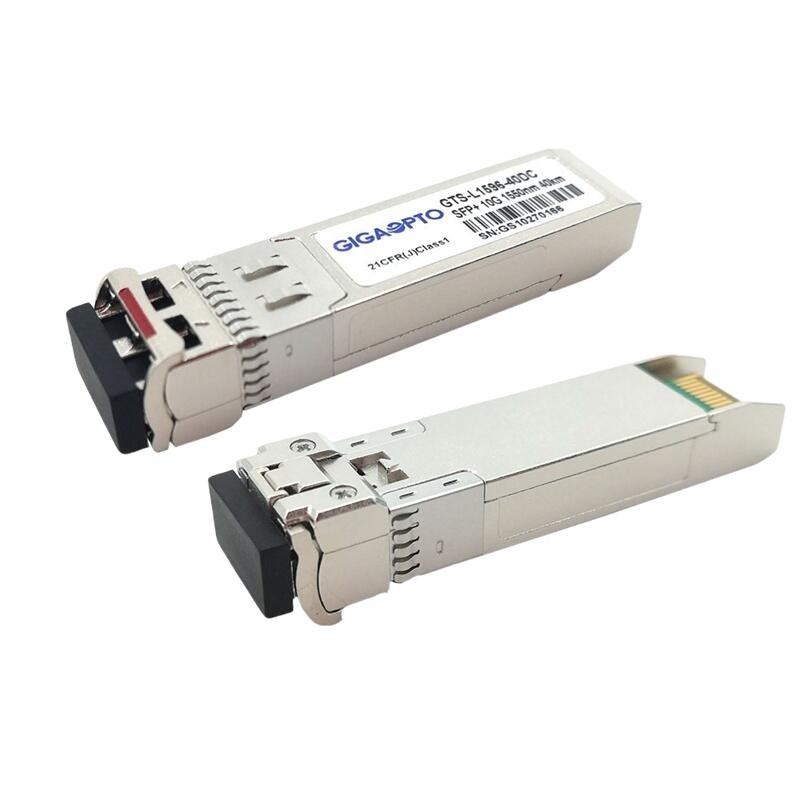

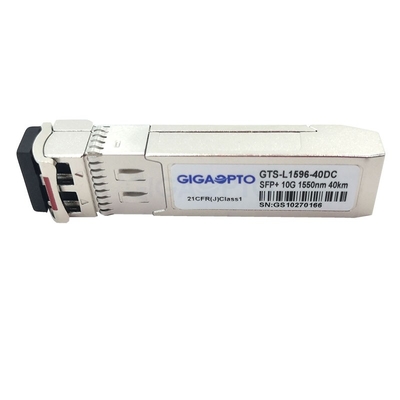

1550nm 10Gbase ER CiscoのSFP-10G-ERのための多用性があるトランシーバー モジュール
CiscoのSFP-10G-ERのための多用性があるトランシーバー モジュールの記述
CiscoこのSFP-10G-ERの多用性がある光学トランシーバーは良質の部品と製造され、データ センタ ネットワークの塗布のための元の製造業者の指定におよび最大限に活用されて合うか、または超過するために厳しくテストした。 それはLCのコネクターで1550nmの波長を使用して10GBase-ER/EW （G.652倍繊維単モード繊維（SMF）の光ケーブルに10.3125Gbps/9.953Gbps）効率を40kmまで提供する。
このSFP-10G-ERモジュールは1550 EMLレーザー、InGaAs PINから成り、高統合された光学小組立部品の前置増幅器は、すべてのモジュール クラス1のレーザーの安全を満たす。
デジタル診断監視（DDM/DOM）は、トランシーバーの温度の実時間監視を提供するSFF-8472で指定どおりに、2ワイヤー シリアル・インタフェースによって利用できたり、光学力現在の、レーザー バイアス光学力およびトランシーバーの供給電圧を受け取った
このSFP-10G-ER光学モジュールはCiscoのようなCiscoのネットワーク設備の広い範囲と互換性があるために3100のWSシリーズ、Cisco 4500のWSシリーズ、Cisco 4900のシリーズ、Cisco 5700の空気シリーズ、Cisco 6000、Cisco 6800のシリーズ、Cisco C6800シリーズ、Ciscoの関連2000のシリーズ、Ciscoの関連3000のシリーズ、Ciscoの関連5000のシリーズ、Ciscoの関連7000のシリーズ、Ciscoの関連9000のシリーズ、Cisco WS-C2960Sシリーズ、Cisco WS-C3560Eシリーズ、Cisco UCSシリーズおよび等プログラムされる。
SFP-10G-ERのためのCiscoの多用性があるトランシーバー モジュールの指定
| 多用性があるブランド | Cisco | P/N | SFP-10G-ER |
| 売り手 | Gigaopto | タイプ | 10Gbps SFP+ |
| 波長 | 1550nm | 最高の範囲 | 40km |
| コネクターのタイプ | LCの二重 | ケーブル タイプ | 単モード繊維 |
| LDのタイプ | EMLレーザー | 受信機のタイプ | PIN |
| TXの平均出力 | -1~3dBm | RXの感受性 | < -16dBm=""> |
| パワー予算 | 15dB | 絶滅の比率 | >8.2dB |
| パワー消費量 | ≤1.5W | RXの積み過ぎ | >0.5dBm |
| DOMサポート | 支えられる | 温度較差 | 70°C （32に158°F）への0 |
通知:ずっと範囲のトランシーバーが短い間隔伝達で使用される時、テーブルに従って適切な減衰器によって一致する。
| 間隔 | ≤ 5km | ≤ 10km | ≤ 20km |
| 減衰器 | 7dB | 5dB | 3dB |
CiscoのSFP-10G-ERのための多用性があるトランシーバー モジュールの特徴
CiscoのSFP-10G-ERのための多用性があるトランシーバー モジュールの適用
CiscoのSFP-10G-ERのための多用性があるトランシーバー モジュールの電気および光学特徴
| 電気特徴 | ||||||
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
| 総補給品の流れ | ICC | 300 | mA | |||
| 送信機 | ||||||
| 送信機の差動入れられた電圧 | 180 | 1200 | mV | |||
| Tx_Faultは電圧-最高--を出力した | VOH | 2.4 | Vcc | V | LVTTL | |
| Tx_Faultは電圧-低速--を出力した | VOL. | 0 | 0.4 | V | LVTTL | |
| Tx_Disableは電圧-最高--を入れた | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disableは電圧-低速--を入れた | VIL | 0 | 0.8 | V | LVTTL | |
| 入れられた差動インピーダンス | 90 | 100 | 110 | Ω | ||
| 受信機 | ||||||
| 受信機の差動出力電圧 | 300 | 850 | mV | |||
| LOSは電圧-最高--を出力した | VOH | 2.4 | Vcc | V | LVTTL | |
| LOSは電圧-低速--を出力した | VOL. | 0 | 0.4 | V | LVTTL | |
| 出力差動インピーダンス | 90 | 100 | 110 | Ω | ||
| 光トランスミッタの特徴 | |||||||
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | |
| 平均出力電力 | ふくれっ面 | -1 | +3 | dBm | |||
| 中心の波長 | λc | 1530 | 1550 | 1565 | nm | ||
| 分光幅（- 20dB） | ∆λ | 1 | nm | ||||
| 側面モード抑制の比率 | SMSR | 30 | dB | ||||
| 絶滅の比率 | ER | 8.2 | dB | ||||
| 相対的な強度の騒音 | RIN | -128 | dB/Hz | ||||
| 光学上昇/落下の時間 | TR/TF | 28 | 50 | ps | |||
| 送信機および分散の罰 | TDP | 2 | dB | ||||
| 力を離れた送信機 | POFF | -30 | dBm | ||||
| 出力目の図表 | IEEE802.3aeに従う | ||||||
| 光レシーバの特徴 | |||||||
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | |
| 中心の波長 | λc | 1260 | 1610 | nm | |||
| 受信機の感受性 | PSEN | -16 | dBm | 1 | |||
| 入れられた飽和力（積み過ぎ） | PSAT | 0.5 | dBm | ||||
| 受信機の反射率 | -12 | dB | |||||
| LOSはレベルを非主張する | LOSD | -17 | dBm | ||||
| LOSはレベルを主張する | LOSA | -30 | dBm | ||||
| LOSヒステリシス | HYS | 0.5 | 6 | dB | |||
PRBS231-1パターンと、@10.3125Gbps、ER=8.2dB、BER=1x10-12測定されるノート1。
CiscoのSFP-10G-ERのための多用性があるトランシーバー モジュールのパッケージの輪郭
次元はミリメートルにある。すべての次元は他に特に規定がなければ±0.1mmである。（単位:mm）
FAQ
Q:なぜ私達を選びなさいか。
GigaOptoは光学トランシーバーの一流の全体的な製造者であり、私達にこの分野でおよそ10年間の経験がある。私達の利点。
Q:あなたのトランシーバーは互換性があるか。
はい、私達の多用性がある光学モジュールCiscoの杜松、のぎ、HP、華為技術、Alcatelルーセント ノキア、H3Cのようなネットワーク設備のいろいろ異なったブランドの両立性のためのすべてのテストおよびもっと。
Q:私はCiscoのSFP-10G-ERのための多用性があるトランシーバー モジュールのサンプル発注があってもいいか。あなたのMOQは何であるか。
はい、私達は質をテストし、点検するためにサンプル順序を歓迎する。混合されたサンプルは受諾可能、私達持っていないMOQを、1つのサンプル利用できるである。
Q:SFP-10G-ERのこれらのCiscoの多用性があるトランシーバー モジュールのためのあなたの支払の言葉は何であるか。
通常、私達はT/T、西連合またはPaypalによって前払いを必要とする。
またL/Cの信用言葉を支えることができる。
Q:CiscoのこのSFP-10G-ERのための多用性があるトランシーバー モジュールとの質問題があったら私はプロダクトを戻してもよいか。
質問題が起こるためにあったらはい、私達は自由為替を受け入れてもよい。
Q:私はSFP-10G-ERのためにこれらのCiscoの多用性があるトランシーバー モジュールの私達の自身のロゴそしてラベルを使用するでしようか。
はい、私達はOEMサービスを提供し、あなた自身のラベルとプロダクトを作ることができる。
