商品の詳細:
|
| 製品名: | Ciscoの多用性があるトランシーバー | データ レート: | 10.3125Gbps |
|---|---|---|---|
| 波長: | 1270~1610nm | 伝達: | 10km |
| 光学予算: | 10dB | 適用: | データ センタ、10Gイーサネット |
| ハイライト: | 1610nm Ciscoの光学トランシーバー,SMF Ciscoの光学トランシーバー,10km CISCOの多用性があるトランシーバー |
||

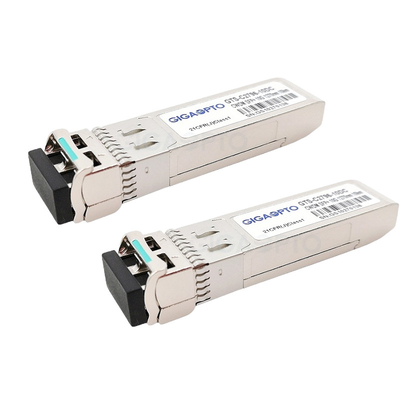

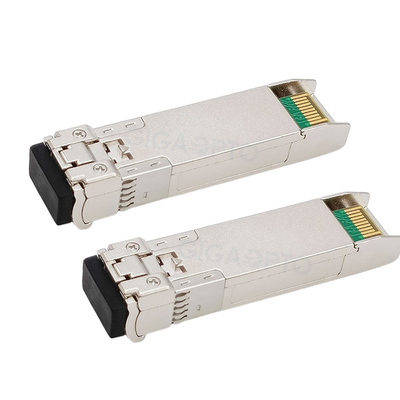

CWDM-SFP10G-xx-10のための10Gbps SFP+ 1270~1610nm Ciscoの多用性がある光学トランシーバーSMF 10km
10G SFP+ CWDM LR （1270~1610） nmシリーズの製品の説明
このホットプラグ対応10Gbps Cisco CWDM-SFP10G-xx-10の多用性があるトランシーバーは高容量、多重型にされた光学ネットワークのための高い帯域幅コミュニケーション解決を提供する。このCWDM SFP+のトランシーバー モジュールは二重繊維の単モード繊維に10ギガビットのイーサネット リンク10kmまでのために設計されている。
それは二重LC光コネクタに信頼性が高いCWDM DFBの送信機およびPINのフォトディテクターを特色にする。1270nmから各ステップ20nmの1610nmに利用できる18の中心の波長がある。10 dBの保証された最低のオプティカル リンク予算は提供される。
CWDM-SFP10G-xx-10トランシーバーはSFF-8431、SFF-8432およびIEEE 802.3aeと迎合的10GBASE-LRおよび10G繊維チャネルである。デジタル診断機能はSFF-8472で指定どおりに2ワイヤー シリアル・インタフェースによって利用できる。
機能仕様書
| 多用性があるブランド | Cisco | P/N （部品番号） | CWDM-SFP10G-xx-10 |
| 売り手 | Gigaopto | データ転送速度（Gbps） | 10.3 Gb/s |
| 波長 | 1270nm~1610nm | 範囲 | 10km |
| インターフェイス | 二重LC | 中型 | G.652 SMF |
| 送信機 | CWDM DFB | 受信機 | PIN |
| 電圧供給 | 3.3V | Rxの感受性 | <-14> |
| 出力電力TX （dBm） | -6~+0.5dBm | 飽和入力パワー | <0> |
| 電力バジェット（dB） | 8.4 dB | 絶滅の比率 | >3.5 dB |
| 電力損失 | <1> | 温度 | 70°C （32に158°F）への0 |
| DOM/DDM | サポート | OEM/ODM | 支えられる |
発注情報
| 部品番号 | 記述 | CWDM/CH | 範囲（KM） | コネクター | 掛け金色 |
| CWDM-SFP10G-1270-10 | SFP+ 10Gbps Cisco CWDM LR | 1270nm | 10km | LCの二重 | 薄紫 |
| CWDM-SFP10G-1290-10 | SFP+ 10Gbps Cisco CWDM LR | 1290nm | 10km | LCの二重 | スカイ ブルー |
| CWDM-SFP10G-1310-10 | SFP+ 10Gbps Cisco CWDM LR | 1310nm | 10km | LCの二重 | 黄色緑 |
| CWDM-SFP10G-1330-10 | SFP+ 10Gbps Cisco CWDM LR | 1330nm | 10km | LCの二重 | 黄色黄土色 |
| CWDM-SFP10G-1350-10 | SFP+ 10Gbps Cisco CWDM LR | 1350nm | 10km | LCの二重 | ピンク |
| CWDM-SFP10G-1370-10 | SFP+ 10Gbps Cisco CWDM LR | 1370nm | 10km | LCの二重 | ベージュ色 |
| CWDM-SFP10G-1390-10 | SFP+ 10Gbps Cisco CWDM LR | 1390nm | 10km | LCの二重 | 白い |
| CWDM-SFP10G-1410-10 | SFP+ 10Gbps Cisco CWDM LR | 1410nm | 10km | LCの二重 | 銀 |
| CWDM-SFP10G-1430-10 | SFP+ 10Gbps Cisco CWDM LR | 1430nm | 10km | LCの二重 | 黒い |
| CWDM-SFP10G-1450-10 | SFP+ 10Gbps Cisco CWDM LR | 1450nm | 10km | LCの二重 | 黄橙色 |
| CWDM-SFP10G-1470-10 | SFP+ 10Gbps Cisco CWDM LR | 1470nm | 10km | LCの二重 | 灰色 |
| CWDM-SFP10G-1490-10 | SFP+ 10Gbps Cisco CWDM LR | 1490nm | 10km | LCの二重 | Volet |
| CWDM-SFP10G-1510-10 | SFP+ 10Gbps Cisco CWDM LR | 1510nm | 10km | LCの二重 | 青 |
| CWDM-SFP10G-1530-10 | SFP+ 10Gbps Cisco CWDM LR | 1530nm | 10km | LCの二重 | 緑 |
| CWDM-SFP10G-1550-10 | SFP+ 10Gbps Cisco CWDM LR | 1550nm | 10km | LCの二重 | 黄色 |
| CWDM-SFP10G-1570-10 | SFP+ 10Gbps Cisco CWDM LR | 1570nm | 10km | LCの二重 | オレンジ |
| CWDM-SFP10G-1590-10 | SFP+ 10Gbps Cisco CWDM LR | 1590nm | 10km | LCの二重 | 赤い |
| CWDM-SFP10G-1610-10 | SFP+ 10Gbps Cisco CWDM LR | 1610nm | 10km | LCの二重 | ブラウン |
特徴
適用
標準
光学特徴
| 光トランスミッタの特徴 | |||||||
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | |
| 平均出力電力 | ふくれっ面 | -6 | 0.5 | dBm | |||
| 中心の波長 | λc | λc-6 | λc | λc+7.5 | nm | 1 | |
| スペクトルの幅（- 20dB） | ∆λ | 1 | nm | ||||
| 側面モード抑制の比率 | SMSR | 30 | dB | ||||
| 絶滅の比率 | ER | 3.5 | dB | ||||
| 相対的な強度の騒音 | RIN | -128 | dB/Hz | ||||
| 光学リターン・ロス | 12 | dB | |||||
| 送信機および分散の罰 | TDP | 3.2 | dB | ||||
| 力を離れた送信機 | POFF | -45 | dBm | ||||
| 出力目の図表 | IEEE802.3aeに従う | ||||||
| 光レシーバの特徴 | |||||||
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | |
| 中心の波長 | λc | 1260 | 1620 | nm | |||
| 受信機の感受性 | PSEN | -14.4 | dBm | 2 | |||
| 入れられた飽和力（積み過ぎ） | PSAT | 0.5 | dBm | ||||
| 受信機の反射率 | -12 | dB | |||||
| LOSはレベルを非主張する | LOSD | -17 | dBm | ||||
| LOSはレベルを主張する | LOSA | -30 | dBm | ||||
| LOSヒステリシス | HYS | 0.5 | 6 | dB | |||
1270nmからの1610nmへのノート1. ITU-T G.694.2 CWDMの波長、各ステップ20nm。
PRBS 231 - 1のテスト パターン、@10.3125Gbps、BER-12と測定されるノート2<10>。
