商品の詳細:
|
| データ転送速度: | 1.25Gbps | 波長: | TX1310nm/RX1550nm |
|---|---|---|---|
| コネクター: | LC/SCの容器 | 送信機のタイプ: | FP |
| 受信機のタイプ: | ピン | 感受性: | <-25dbm> |
| キーワード: | 1.25GボーザT1310nm R1550nm、1310nm FP 1550nm PIN | ||
| ハイライト: | TX1310nmの光学小組立部品,RX1550nmの光学小組立部品,1.25Gbps光学小組立部品 |
||

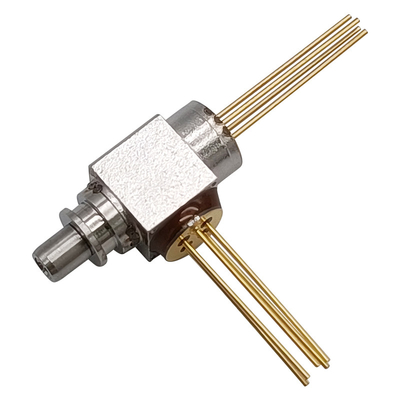

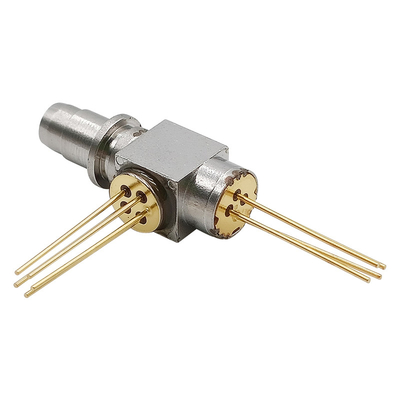

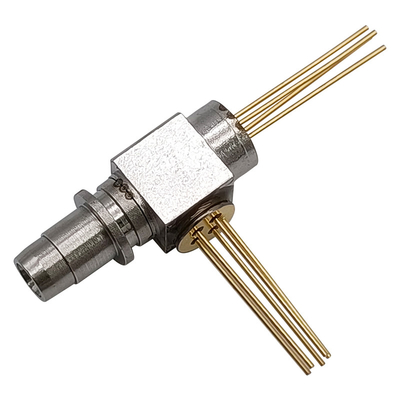

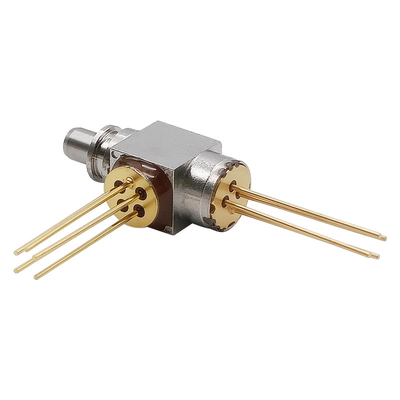

1.25G二方向の光学小組立部品WDM TX1310nm FP/RX1550nm PINボーザLC SC
記述
GIGAOPTOのBOSA-T1310FP-R1550PIN-1.25G-LC-RECのトランシーバーは単一モード繊維との1.25Gbpsのデータ レートを支える。送信機の側面は1310nm FPレーザーを使用する。受信機の側面はTIAの1550nm PINを使用する。
絶対最高評価
| 変数 | 記号 | Min. | 最高。 | 単位 | テスト条件 |
| 逆電圧 | VR | --- | 2 | V | CW |
| 作動の場合温度 | 上 | -20 | +70 | ℃ | |
| 保管温度 | Tst | -40 | +100 | ℃ | |
| はんだ付けする温度/時間 | TS | --- | 260/10 | ℃/S |
光学及び電気特徴
| 変数 | 記号 | Min. | タイプ。 | 最高。 | 単位 | テスト条件 |
| 送信機（Tc=25℃） | ||||||
| 境界の流れ | Ith | --- | 8 | 15 | mA | CW |
| 光学出力電力 | Po | 0.25 | 0.4 | --- | MW | CW、If=Ith+20mA |
| 作動の電圧 | Vop | --- | 1.2 | 1.8 | V | CW |
| 上昇時間 | Tr | --- | --- | 100 | ps | Ib=Ith、20%~80% |
| 落下時間 | Tf | --- | --- | 150 | ps | Ib=Ith、80%~20% |
| 中央波長 | λc | 1290 | 1310 | 1330 | nm | CW |
| スペクトルの幅（- 20dB） | Δλ | --- | --- | 3.0 | nm | CW |
| PDのモニターの流れ | Im | 100 | --- | --- | μA | CW、Iop=Ith+20mA |
| PDのコンデンサー | Ct | --- | 5 | 7 | pF | VRPD=5V、f=1MHz |
| トラッキング エラ（CW） | TE | -1.0 | --- | 1.0 | dB |
Im = const。（@ Po = 5.0 MW、TC = 25℃） TC = −40への+85°C |
| 受信機（Tc=25℃） | ||||||
| 電源 | VCC | 3.0 | 3.3 | 3.6 | V | |
| 現在の供給 | Icc | --- | 22- | 35 | mA | 負荷無し |
| 光学波長 | 1530 | 1550 | 1570 | nm | ||
| 感受性（BER=10-10） | サンス | --- | --- | -25 | dBm |
λ=1550nm、@1.25Gbps、 BER=1E-10、PRBS=27-1 |
|
飽和力 （BER=10-10） |
Psat | 0 | --- | --- | dBm | λ=1550nm、@1.25Gbps |
| 出力抵抗 | 敗走 | 60 | 75 | 90 | オーム | 終わる単一 |
| 上昇/落下の時間 | Tr/tf | --- | --- | 400 | Ps | From20%-80% |
| 光学及び電気変数 | ||||||
| 十字の話 | Ct | --- | --- | -45 | dB | |
| 光学分離 | ISO | 35 | --- | --- | dB | |
特徴
適用
パッケージ次元およびPinの記述（LC）
