商品の詳細:
|
| データ転送率: | 1.25Gb/s | 波長: | TX1550nm/RX1310nm |
|---|---|---|---|
| 光コネクタ: | LC/SCの容器 | LDのタイプ: | DFB |
| PDのタイプ: | APD | 感受性: | <-31dbm> |
| キーワード: | 1.25Gbps WDMボーザ、1.25Gボーザ1550nm | ||
| ハイライト: | WDMの光学小組立部品,ボーザの光学小組立部品,APDの小組立部品 |
||

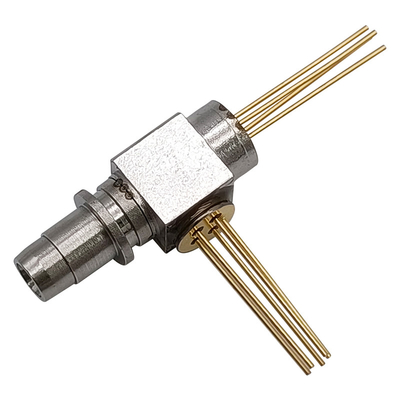

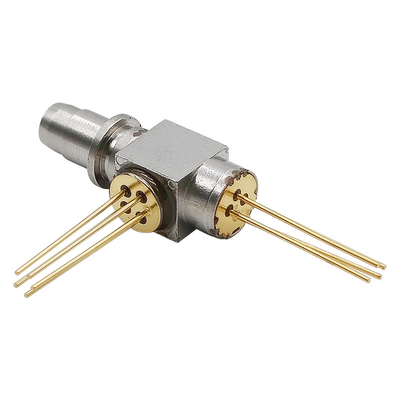

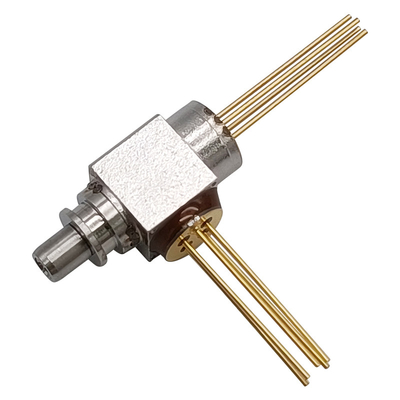

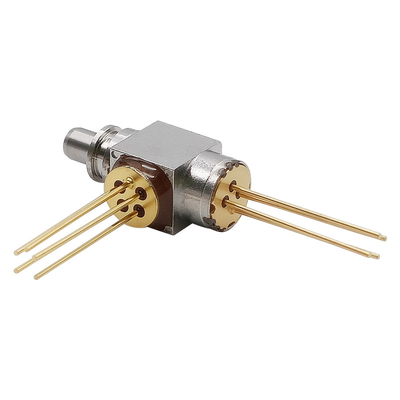

1.25GbpsボーザWDM TX1550nm DFB/RX1490nm APD LC SCの二方向の光学小組立部品
記述
GIGAOPTOのBOSA-T1550DFB-R1490APD-1.25G-LC-RECはLCまたはSCのコネクターとともに1.25Gb/s 1550nm DFBの送信機および1490nm APDの受信機と統合される。
絶対最高評価（Tc=25℃）
| 変数 | 記号 | Min. | 最高。 | 単位 |
| 逆電圧（LD） | VRL | --- | 2 | V |
| 前方現在（LD） | IFL | --- | 150 | mA |
| フォトダイオード逆電圧（MPD） | VRD | --- | 20 | V |
| フォトダイオード前方流れ（MPD） | IFD | --- | 10 | mA |
| TIAの操作電圧 | VCC | +3.0 | +3.6 | V |
| 作動の場合温度 | 上 | -40 | +85 | ℃ |
| 保管温度 | TSTG | -40 | +85 | ℃ |
| 鉛のはんだ付けする温度（最高10sec） | TS | --- | 260 | ℃ |
| ESD | 500 | --- | --- | V |
光学及び電気特徴
| 変数 | 記号 | Min. | タイプ。 | 最高。 | 単位 | テスト条件 |
| 送信機（Tc=25±3℃） | ||||||
| 境界の流れ | Ith | 3 | 8 | 15 | mA | CW、TC =25℃ |
| --- | --- | 40 | CW、TC = -40~85℃ | |||
| 光学出力電力 | Pf | 1.3 | --- | 2.6 | MW | CW、Iop=Ith+20mA |
| 中心の波長 | λc | 1540 | 1550 | 1560 | nm |
CW、IOP =30mA Tc=-40℃~+85℃ |
| 作動の電圧 | Vf | --- | 1.2 | 1.6 | V | CW、Iop=Ith+20mA |
| 上昇/落下の時間 | Tr /Tf | --- | 150 | 300 | ps | Ib=Ith、20%~80% |
| スペクトルの幅（- 20dB） | Δλ | --- | --- | 1.0 | nm | IOP =30mA、CW |
| モニターの流れ | Im | 100 | --- | 1200 | μA | CW、Iop=Ith+20mA、VRD=1V |
| 側面モード抑制の比率 | SMSR | 30 | 35 | --- | dB | Iop= 30mA |
| トラッキング エラ（CW） | TE | -1.5 | --- | 1.5 | dB |
APC、Tc=-40~+85℃、 Montior現在のhold@Iop =Ith+20mA |
| 受信機（Tc=25±3℃） | ||||||
| 供給電圧 | VCC | 3.0 | 3.3 | 3.6 | V | --- |
| 現在の供給 | Icc | 10 | 20 | 32 | mA | --- |
| 光学波長 | λ | 1470 | 1490 | 1510 | nm | --- |
| 感受性 | 上院議員。 | --- | --- | -31 | dBm |
λ=1490nm、NRZ、 1.25Gbps、PRBS=2^7-1、 ER=10dB、 BER=10-10、 VBR-3、CW |
| 積み過ぎ力 | ポール | -7 | --- | --- | dBm | |
| APDの絶縁破壊電圧 | Vbr | 30 | --- | 55 | V | Id=10uA、VCC |
| PD Responsivity | R | 0.7 | --- | --- | A/W | CW、λ=1550nm |
特徴
適用
外形図（単位:mm）
