商品の詳細:
|
| 速度: | 10Gb/s | 波長: | Tx1330nm/Rx1270nm |
|---|---|---|---|
| インターフェイス: | LC/SCの容器 | レーザーのタイプ: | DFB |
| PDのタイプ: | ピン | 感受性: | >-16dBm |
| 光学出力電力: | 1.6mWへの0.8 | キーワード: | 10G T1330nm R1270nmボーザ、DFB 1270nm PIN |
| ハイライト: | 10Gbps光学小組立部品,WDMの光学小組立部品,TX1330nm LC SC |
||

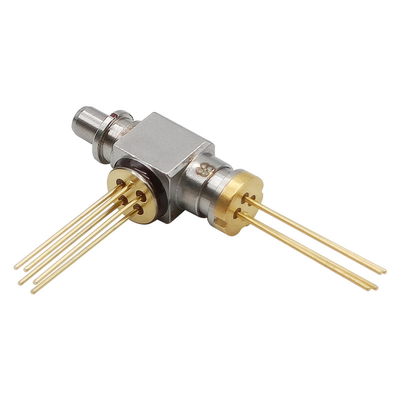

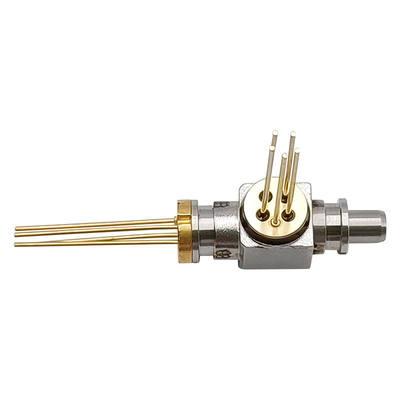

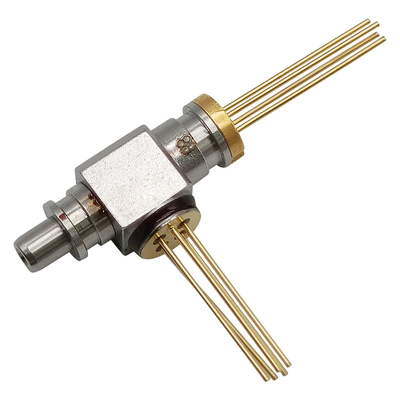

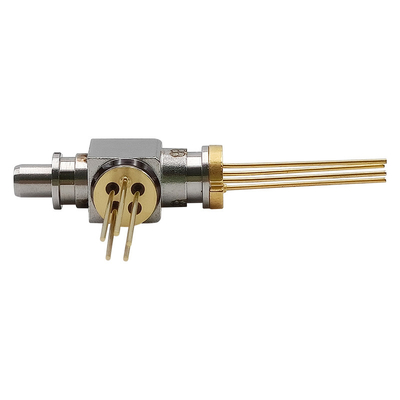

ボーザ10Gbps WDM TX1330nm DFB/RX1270nm PIN LC SCの二方向の光学小組立部品
記述
GIGAOPTOのBOSA-T1330DFB-R1270PIN-10G-LC-RECはデータ通信のために設計されている。送信機の側面は1330nm DFBレーザーを使用する。受信機の側面はTIAの1270nm PINを使用する。WDMフィルターは1270nm入力ライトand1330 nm出力ライトを分けることができる。
絶対最高評価（通知がなければTc=25℃、）
| 変数 | 記号 | Min. | 最高。 | 単位 |
| 逆電圧（LD） | VRL | --- | 2 | V |
| 逆電圧（MPD） | VRD | --- | 15 | V |
| 前方現在（MPD） | IFD | --- | 2 | mA |
| TIAの操作電圧 | VCC | 3.0 | 3.6 | V |
| 作動の場合温度 | 上 | -40 | +85 | ℃ |
| 保管温度 | TSTG | -40 | +85 | ℃ |
| 鉛のはんだ付けする温度（最高10sec） | TS | --- | 260 | ℃ |
| LDは力を引っ張るにできる | --- | 30 | --- | Kgf |
| PDは力を引っ張るにできる | --- | 15 | --- | Kgf |
| せん断力 | --- | 30 | --- | Kgf |
| ESD | 500 | --- | --- | --- |
光学および電気特徴
| 変数 | 記号 | Min. | タイプ。 | 最高。 | 単位 | テスト条件 |
| 送信機（TC=25±3℃） | ||||||
| 境界の流れ | Ith | --- | 8 | 15 | mA | CW、TC =25℃ |
| --- | --- | 30 | CW、TC=85℃ | |||
| 光学出力電力 | Pf | 0.8 | --- | 1.6 | MW | CW、Iop=35mA、Tc=25℃ |
| 作動の電圧 | Vop | --- | 1.2 | 1.6 | V | CW、Iop=Ith+20mA |
| 上昇/落下の時間 | Tr /Tf | --- | --- | 120 | ps |
PF=5.0mW、 絶滅の比率>10dB、 20%-80%、フィルターなしで |
| 中心の波長 | λ | 1320 | 1330 | 1340 | nm | Iop=30mA、Tc=25℃ |
| スペクトルの幅（- 20dB） | Δλ | --- | --- | 1 | nm |
Iop= 30mA、 TC=-40℃~85℃ |
| モニターの流れ | Im | 100 | --- | 1000 | μA | CW、Iop= 35mA |
| SMSR | --- | 30 | 35 | --- | dB |
Iop=30mA、 TC=-40℃~85℃ |
| モニターの暗電流 | ID | --- | --- | 100 | nA | Vrd=5V |
| PDキャパシタンス | C | --- | 3 | 10 | pF | Vrd= 5V@f =1MHz |
| トラッキング エラ（CW） | TE | -1.5 | --- | 1.5 | dB |
CW、- 40℃/+85℃、 Montiorの現在の把握@ Iop=35mA |
| 受信機（TC=25±3℃） | ||||||
| 供給電圧 | VCC | 3.0 | 3.3 | 3.6 | V | CW |
| 現在の供給 | Icc | 15 | 27 | 39 | mA | Vcc=3.3V |
| 光学波長 | λ | 1250 | 1270 | 1290 | nm | CW |
| 感受性 | 上院議員。 | --- | --- | -16 | dBm |
λ=1270nm、PRBS=2^31-1、 BER=10-12、ER=10dB、@10Gbps |
| 飽和力 | Psat | 0 | --- | --- | dBm | |
| PD Responsivity | R | 0.7 | --- | --- | A/W | CW、λ=1270nm |
特徴
適用
標準
外形図（単位:mm）
