商品の詳細:
|
| 速度: | 10Gbps | 波長: | TX1490nm/RX1550nm |
|---|---|---|---|
| 光コネクタ: | LC/SCの容器 | 送信機のタイプ: | EML |
| 受信機のタイプ: | APD | 感受性: | <-25> |
| 積み過ぎ: | >-6dBm | キーワード: | 10GbpsボーザT1490nm、10GボーザEML APD |
| ハイライト: | APDの光学小組立部品,EMLの光学小組立部品,10Gbps光学小組立部品 |
||

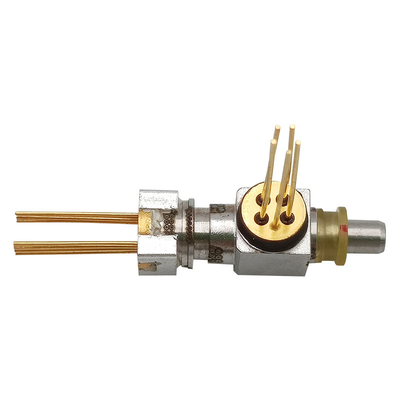

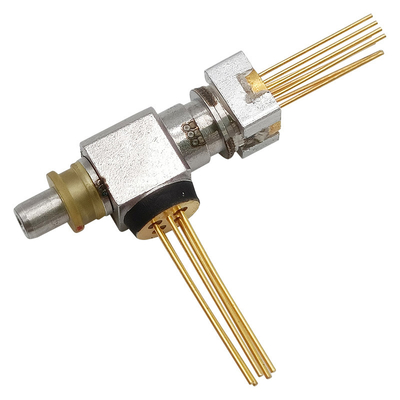

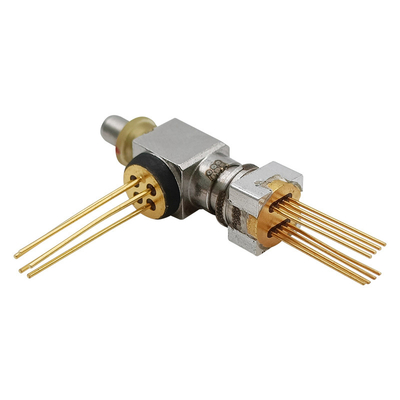

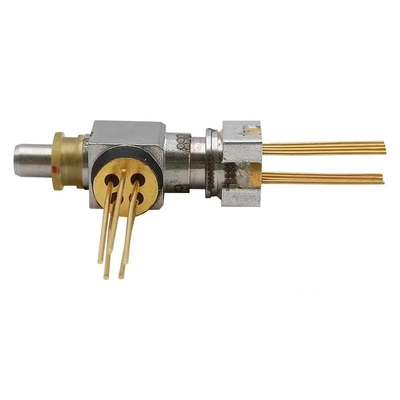

10Gbps WDMボーザTX1490nm EML/RX1550nm APD LC SCの二方向の光学小組立部品
記述
GIGAOPTOのBOSA-T1490EML-R1550APD-10G-LC-RECはデータ通信のために設計され、10Gbpsデータ転送速度まで支える。送信機の側面は1490nm EMLレーザーを使用する。受信機の側面はTIAの1550nm APDを使用する。
絶対最高評価（Tc=25℃）
| 変数 | 記号 | Min. | 最高。 | 単位 |
| 逆電圧（LD） | VRL | --- | 2 | V |
| 前方現在（LD） | IFL | --- | 150 | mA |
| 前方現在（MPD） | IFD | --- | 10 | mA |
| 作動の場合温度 | 上 | 0 | 75 | ℃ |
| 保管温度 | TSTG | -40 | +85 | ℃ |
| 鉛はんだ付けする（温度の）/（時間） | --- | --- | 260/10 | ℃/Sec |
| NTCの流れ | INTC | 5 | V | |
| NTCの電圧 | VNTC | 2 | mA | |
| 技術的な流れ | ITEC | -0.96 | 0.96 | |
| 技術的な電圧 | VTEC | -1.29 | -1.29 | V |
| 抵抗（標準的な10KΩ@25℃ | Rth | 9.5 | 10.5 | KΩ |
| RthのBの定数 | B | 3800 | 4000 | K |
光学及び電気特徴
| 変数 | 記号 | Min. | タイプ。 | 最高。 | 単位 | テスト条件 |
| 送信機（TC=25±3℃） | ||||||
| 境界の流れ | Ith | --- | --- | 20 | mA | CW |
| レーザーは温度を置いた | Tld | 40 | 45 | 50 | ℃ | |
| 出力光学力 | Pf | 2.8 | --- | --- | MW |
CW、Iop= 60 mA、 Tld= 45℃、VEA=0V |
| 作動の電圧 | Vop | --- | 1.2 | 1.8 | V | Iop= 60 mA、Tld= 45℃ |
| 中心の波長 | λc | 1470 | 1490 | 1510 | nm |
Iop= 60 mA、Tld= 45℃、 VEA=0V |
| モニターの流れ | Imon | 50 | --- | 1500 | μA | Iop= 60 mA、Tld= 45℃ |
| SMSR | --- | 35 | --- | --- | dB |
op= 60 mA、Tld= 45℃、 VEA=0V |
| トラッキング エラ（CW） | TE | -1.0 | --- | 1.0 | dB | 0℃/+45℃、+45℃/+75℃ |
| 受信機（TC=25±3℃） | ||||||
| 供給電圧 | VCC | 2.97 | 3.3 | 3.6 | V | |
| 絶縁破壊電圧 | VBR | 27 | 33 | 45 | V | Id=10μA、Vcc |
| 現在の供給 | Icc | --- | 27 | 43 | mA | DC |
| 光学波長 | λ | 1530 | 1550 | 1570 | nm | |
| 感受性 | 上院議員 | --- | --- | -25.5 | dBm |
λ=1550nm、PRBS=2^31-1、 BER=10-10、ER=10dB、@10Gbps |
| 飽和力 | Psat | -6 | --- | --- | dBm | |
特徴
コマーシャル:0°C~70°C
産業:-40°C~85°C
適用
標準
外形図（単位:mm）
