商品の詳細:
|
| データ転送率: | 10Gb/s | 中心の波長: | TX1550nm/RX1490nm |
|---|---|---|---|
| コネクターのタイプ: | LC/SCの容器 | 送信機のタイプ: | EML |
| 受信機のタイプ: | ピン | 光学出力電力: | >2.8mW |
| 感受性: | <-25> | キーワード: | 10GbpsボーザT1550nm R1490nm、10GボーザEMLPIN |
| ハイライト: | RX1490nmの光学小組立部品,TX1550nmの光学小組立部品,10G WDM |
||

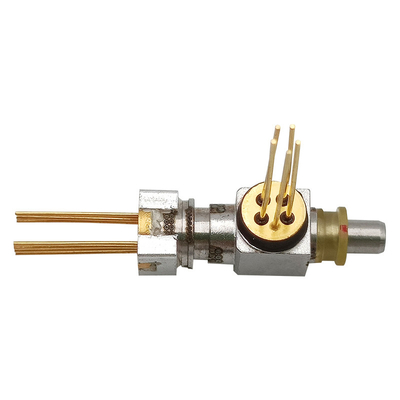

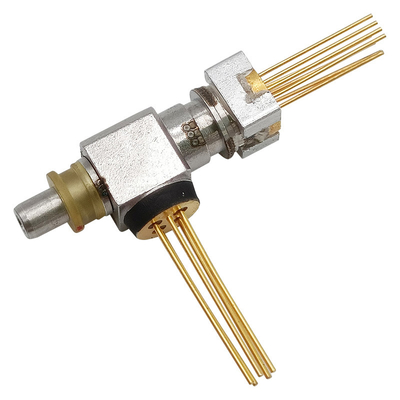

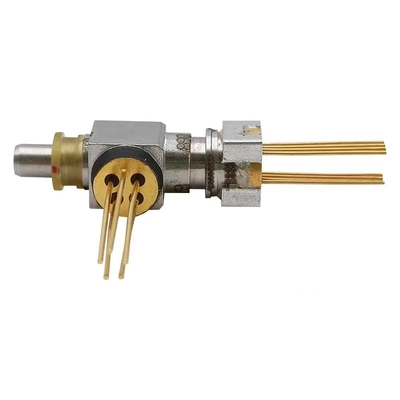

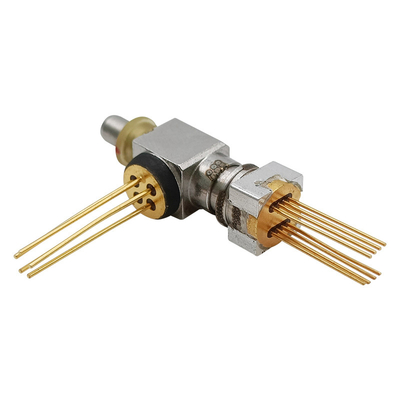

10Gbps LC SC WDMボーザTX1550nm EML/RX1490nm PINの二方向の光学小組立部品
記述
GIGAOPTOのBOSA-T1550EML-R1490PIN-10G-LC-RECはデータ通信の、支持10Gb/sデータ転送速度のために設計されている。送信機の側面は1550nm EMLレーザーを使用する。受信機の側面はTIAの1490nm PINを使用する。
絶対最高評価（Tc=25℃）
| 変数 | 記号 | Min. | 最高。 | 単位 |
| 逆電圧（LD） | VRL | --- | 2 | V |
| 前方現在（LD） | IFL | --- | 150 | mA |
| 前方現在（MPD） | IFD | --- | 10 | mA |
| 作動の場合温度 | 上 | 0 | 75 | ℃ |
| 保管温度 | TSTG | -40 | +85 | ℃ |
| 鉛のはんだ付けする温度（最高10sec） | TS | --- | 260 | ℃ |
| NTCの流れ | INTC | 5 | V | |
| NTCの電圧 | VNTC | 2 | mA | |
| 技術的な流れ | ITEC | -0.96 | 0.96 | |
| 技術的な電圧 | VTEC | -1.29 | 1.29 | V |
| 抵抗（標準的な10KΩ@25℃） | Rth | 9.5 | 10.5 | KΩ |
| RthのBの定数 | B | 3800 | 4000 | K |
光学及び電気特徴
| 変数 | 記号 | Min. | タイプ。 | 最高。 | 単位 | テスト条件 |
| 送信機（TC=25±3℃） | ||||||
| 境界の流れ | Ith | --- | --- | 20 | mA | CW |
| レーザーは温度を置いた | Tld | 40 | 45 | 50 | ℃ | |
| 光学出力電力 | Pf | 2.8 | --- | --- | MW |
CW、Iop= 60 mA、 Tld= 45℃、VEA=0V |
| 作動の電圧 | Vop | --- | 1.2 | 1.6 | V | CW、Iop=Ith+20mA |
| 中心の波長 | λc | 1470 | 1490 | 1510 | nm |
Iop= 60 mA、Tld= 45℃、 VEA=0V |
| モニターの流れ | Imon | 50 | --- | 1500 | μA | Iop= 60 mA、Tld= 45℃ |
| SMSR | --- | 35 | --- | --- | dB |
Iop= 60 mA、Tld= 45℃、 VEA=0V |
| トラッキング エラ（CW） | TE | -1.0 | --- | 1.0 | dB | 0℃/+45℃、+45℃/+75℃ |
| 受信機（TC=25±3℃） | ||||||
| 供給電圧 | VCC | 2.97 | 3.3 | 3.6 | V | |
| 絶縁破壊電圧 | VBR | 27 | 33 | 45 | V | Id=10μA、Vcc |
| 現在の供給 | Icc | --- | 27 | 43 | mA | DC |
| 光学波長 | λ | 1470 | 1490 | 1510 | nm | |
| 感受性 | 上院議員 | --- | --- | -25.5 | dBm |
λ=1490nm、PRBS=2^31-1、 BER=10-12、ER=10dB、@10Gbps |
| 飽和力 | Psat | -6 | --- | --- | dBm | |
| PD Responsivity | R | 0.65 | --- | --- | A/W | λ=1490nm、CW |
特徴
適用
標準
外形図（単位:mm）
