商品の詳細:
|
| 製品名: | GEPON ONUボーザPX20 | パッケージ: | DFB +PIN-TIA |
|---|---|---|---|
| 間隔: | 20km | データ転送速度（Gbps）: | 2.5G/1.25G |
| 波長: | TX1310nm/RX1490nm | 作動の臨時雇用者。（℃）: | -20~85℃ |
| 出力電力@25℃: | 1.6 - 3.5mW | 感受性@25℃: | < -29=""> |
| キーワード: | GEPON ONUボーザのSC UPC APCのピグテール | ||
| ハイライト: | PX20 GEPON ONU,ボーザGEPON ONU,SC UPCのピグテール |
||

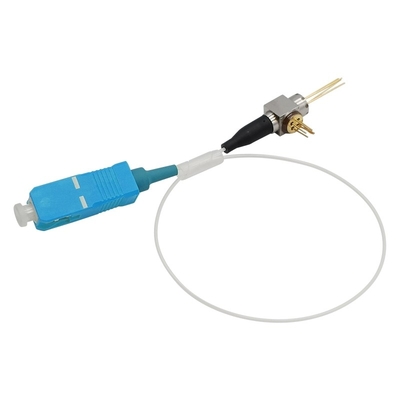

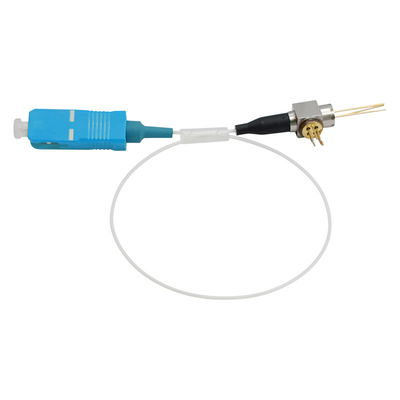

GEPON ONUボーザPX20 SC UPC APCのピグテールの容器TX 1310nm FP RX 1490nm PIN 1.25G 1G FTTH FTTX
記述

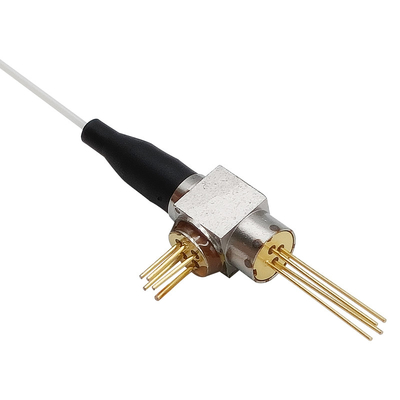

このボーザは1310nm送信機および1490nm受信機の使用によって単一繊維の高性能の光学小組立部品行う。
送信機セクションは多数の量の井戸1310nm DFBレーザー支持破烈モード操作を使用する。受信機セクションはaをにできる長波長のピン・ダイオードおよび2.5Gbps極度のtransimpedanceのアンプで造られて使用する。
絶対最高評価
| 項目 | 単位 | 分 | 最高 | ノート |
| LDのための前方流れ | mA | -- | 120 | |
| LDのための逆電圧 | V | -- | 2 | |
| MPDのための前方流れ | mA | -- | 2 | |
| MPDのための逆電圧 | V | -- | 15 | |
| Rxのための光学力 | dBm | 5 | -- | |
| APDの前方流れ | mA | -- | 2 | |
| APDの逆の流れ | mA | -- | 3 | |
| APDの逆電圧 | V | Vbr | ||
| TIAの供給電圧 | V | -0.4 | 4 | |
| 作動の臨時雇用者 | °C | -5 | 75 | |
| 保管温度 | °C | -40 | 85 | |
| 貯蔵の相対湿度 | % | -- | 85 | |
| はんだの退潮の温度 | °C | -- | 260 | （*1） |
（*1）:鉄によってはんだ付けすることおよび鉛の10秒のため
送信機の電気光学の特徴（TC=25°C、CW）
| 項目 | 記号 | テスト条件 | Min. | タイプ。 | 最高。 | 単位 |
| 境界の流れ | Ith | Tc=25°C | -- | 10 | 15 | mA |
| Tc=-5~75°C | 1 | -- | 50 | mA | ||
| 光学出力電力（*2） | Pf | If=Ith+20mA、Tc=25°C | 1.6 | -- | 3.5 | MW |
| If=Ith+20mA、Tc=-5~ 75°C | 1.0 | -- | -- | MW | ||
| 斜面の効率 | η | If=Ith+20mA、Tc=25°C | 0.08 | -- | 0.175 | mW/mA |
| If=Ith+20mA、Tc=-5~ 75°C | 0.05 | -- | -- | mW/mA | ||
| 前方流れ | Pf=2.5mW、Tc=-5~75°C | -- | -- | 70 | mA | |
| 前方電圧 | Vf | If=Ith+20mA | -- | 1.1 | 1.5 | V |
| 上昇/落下の時間 | tr /tf | 20%~80% | -- | 0.1 | 0.2 | ns |
| 中央波長 | lc | If=Ith+20mA、Tc=25°C | 1300 | 1310 | 1320 | nm |
| If=Ith+20mA、Tc=-5~75°C | 1290 | -- | 1330 | nm | ||
| スペクトルの幅（RMS） | Dl | If=Ith+20mA、Tc=-5~75°C | -- | 0.32 | 1.0 | nm |
| 側面モード抑制の比率 | SMSR | If=Ith+20mA、Tc=-5~75°C | 30 | -- | -- | dB |
| モニターの流れ | Im | If=Ith+20mA、Tc=-5~75°C | 100 | -- | 1000 | mA |
| モニターの暗電流 | ID | Vrp=5V | -- | -- | 100 | nA |
| モニター キャパシタンス | C | Vrp=5V、f=1MHz | 4 | -- | 15 | pF |
| トラッキング エラ（*3） | TE | Tc=-5~ 75°C | -1.5 | -- | 1.5 | dB |
（*2）:9/125mm SMFに進水させる
（*3）:DPf =10xの丸太（Pf （Tc） /Pf （25°C））、Im把握（@Pf=2mW、25°C）
受信機の電気光学の特徴（TC=25°C、Vcc=3.3V）
| 項目 | 記号 | テスト条件 | Min. | タイプ。 | 最高。 | 単位 | ||||||
| 供給電圧 | Vcc | 3.0 | 3.3 | 3.6 | V | |||||||
| 現在の供給 | Icc | 負荷無し | -- | 20 | 24 | mA | ||||||
| 作動の波長 | l | Tc=-5~75°C | 1480 | -- | 1500 | nm | ||||||
| 感受性 | 上院議員 | 2.5Gbps、PRBS23、ER=10dB、BER=10E-10、RL=50Ω、NRZ | -- | -- | -29.5 | dBm | ||||||
| 積み過ぎ | OL | -7.0 | -- | -- | dBm | |||||||
| 出力インピーダンス | 敗走 | 単一の端 | 40 | -- | 60 | Ω | ||||||
| 差動出力電圧 | Vpp | 100Ω差動負荷、2.5Gbps | -- | -- | 1000 | mV | ||||||
| 暗電流 | ID | Vcc=3.3Vの入力無し | -- | -- | 150 | nA | ||||||
| 光学リターン・ロス | ORL1310 | 1310nm | -- | -- | -15 | dB | ||||||
| ORL1490 | 1490nm | -- | -- | -20 | dB | |||||||
| 光学混線 | X話 | 1310nm/1490nm | -- | -- | -47 | dB | ||||||
| 外部ソースからの光学分離 | ISO1 | l=1441~1450nm | 25 | -- | -- | dB | ||||||
| l=1530~1539nm | ||||||||||||
| ISO2 | l=1260~1440nm | 35 | -- | -- | dB | |||||||
| l=1540~1625nm | ||||||||||||
| 変数 | 記号 | Min. | タイプ。 | 最高。 | 単位 | ノート | ||||||
| モード分野直径 | 8 | 9 | 10 | mm | ||||||||
| Gladdingの直径 | 123 | 125 | 127 | mm | ||||||||
| 繊維のマクロくねりの損失 | 0.05 | dB | 半径16mm | |||||||||

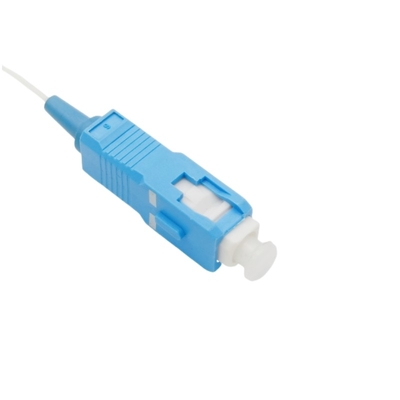

| 光コネクタの挿入損失 | -- | -- | 0.4 | dB | SC/UPCのコネクター | |||||||
| 繊維の曲げ半径 | 25 | -- | -- | mm | ||||||||
| 繊維の直径 | 0.8 | 0.9 | 1.0 | mm | ||||||||
| 繊維の長さ | 210 | -- | 250 | mm | L | |||||||
| 繊維操作の温度 | 75 | -- | -- | °C | ||||||||
| LDアセンブリの引き力 | 30 | -- | -- | Kgw | ||||||||
| APDアセンブリの引き力 | 15 | -- | -- | Kgw | ||||||||
| X-Y溶接の剪断強度を | 30 | -- | -- | Kgw | ||||||||
| 繊維のピグテールの張力力 | 10 | -- | -- | N | ||||||||
（*4）:IPC-8497-1のコネクター繊維の端の表面調和
次元の輪郭
