商品の詳細:
|
| 製品名: | XGPON ONUボーザ | パッケージ: | DFB+APD-TIA |
|---|---|---|---|
| 間隔: | 20km | データ転送速度: | Tx 2.5G/Rx10GG |
| 波長（nm）: | TX1270nm/RX1577nm | 作動の臨時雇用者。（℃）: | 0- 75℃ |
| 出力電力@25℃: | >2.5mW | 感受性@25℃: | < -29=""> |
| キーワード: | XGPON ONUボーザ、DFB APDのSC APCのピグテール | ||
| ハイライト: | APC XGPON ONU,ボーザXGPON ONU,DFB UPCのピグテール |
||

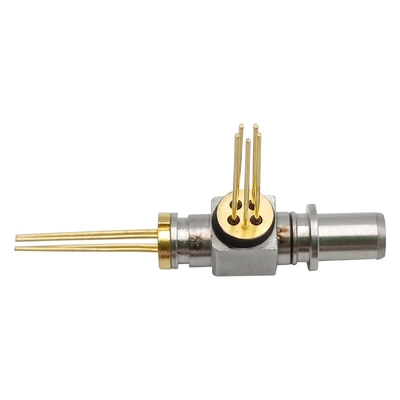

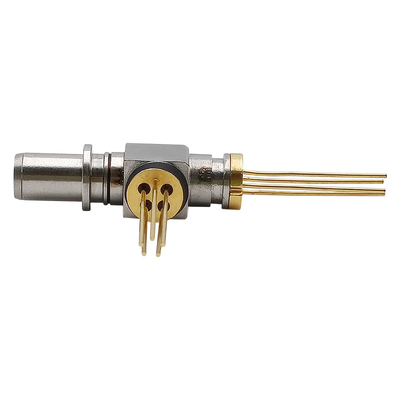

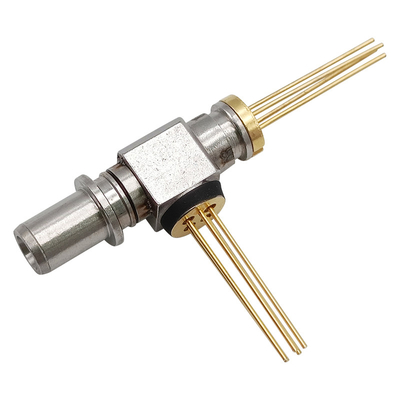

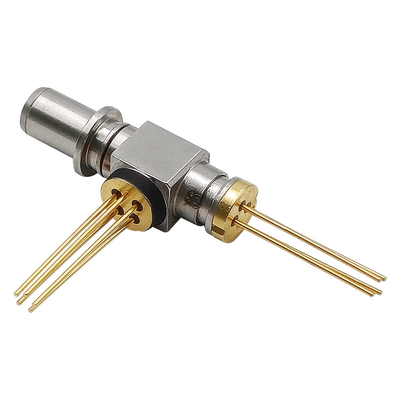

XGPON ONUボーザN1 SC APC UPCのピグテールの容器TX 1270nm DFB 2.488G 2.5G 2G RX 1577nm APD 9.953G 10G FTTH FTTX
記述
このXGPONボーザは1270nm送信機および1577nm受信機の使用によって単一繊維の高性能の光学小組立部品行う。
送信機セクションは多数の量の井戸1270nm DFBレーザー支持破烈モード操作を使用する。受信機セクションはaをにできる長波長APDの破片および10Gbps TRANSインピーダンス アンプで造られて使用する。高い光学分離および反射はCWDMフィルターおよび光学アイソレーターの使用によって自由に達成される。
絶対最高評価
| 項目 | 単位 | 分 | 最高 | ノート |
| LDのための前方流れ | mA | -- | 120 | |
| LDのための逆電圧 | V | -- | 2 | |
| MPDのための前方流れ | mA | -- | 2 | |
| MPDのための逆電圧 | V | -- | 20 | |
| APDの逆電圧 | V | -- | Vbr | |
| TIAの供給電圧 | V | -0.4 | 4 | |
| 作動の臨時雇用者 | °C | -40 | 85 | |
| 保管温度 | °C | -40 | 85 | |
| 貯蔵の相対湿度 | % | -- | 85 | |
| はんだ付けする温度 | °C | -- | 260 | （*1） |
| ESDの境界 | V | 500 |
（*1）:鉄によってはんだ付けすることおよび鉛の10秒のため
送信機の電気光学の特徴（TC=25°C、CW）
| 項目 | 記号 | テスト条件 | Min. | タイプ。 | 最高。 | 単位 |
| 送信機のビット・レート | -40~85°C | -- | 2.488 | -- | Gbps | |
| 境界の流れ | Ith | 25°C | -- | 8 | 15 | mA |
| Ith | -40~85°C | -- | -- | 50 | mA | |
| 光学出力電力（*2） | Pf | 25°C、If=Ith+20mA | 2.5 | -- | -- | MW |
| Pf | 85°C、If=Ith+20mA | 1.5 | -- | -- | MW | |
| 斜面の効率 | SE | 25°C、If=Ith+20mA | 0.125 | -- | -- | MW |
| 85°C、If=Ith+20mA | 0.075 | -- | -- | MW | ||
| 前方電圧 | Vf | If=Ith+20mA | -- | 1.1 | 1.8 | V |
| 中央波長 | lc | If=Ith+20mA、25°C | 1260 | 1270 | 1280 | nm |
| 側面モード抑制の比率 | SMSR | If=Ith+20mA、-40~85°C | 30 | -- | -- | dB |
| モニターの流れ | Im | If=Ith+20mA | 100 | -- | 1200 | mA |
| トラッキング エラ（*3） | TE | Tc=-40~85°C | -1.5 | -- | 1.5 | dB |
（*2）:9/125mm SMFに進水させる
（*3）:DPf =10xの丸太（Pf （Tc） /Pf （25°C））、Im把握（@Pf=2.5mW、25°C）
受信機の電気光学の特徴（TC=25°C、Vcc=3.3V）
| 項目 | 記号 | テスト条件 | Min. | タイプ。 | 最高。 | 単位 |
| 供給電圧 | Vcc | 負荷無し | 3.0 | 3.3 | 3.6 | V |
| 現在の供給 | Icc | 負荷無し | -- | -- | 50 | mA |
| 作動の波長 | l | 1575 | 1577 | 1580 | nm | |
| 感受性 | 上院議員 | 9.953Gbps、NRZ、PRBS23、ER=8.2dB、BER=10E-3 | -- | -- | -29.5 | dBm |
| 積み過ぎ | OL | -7.0 | -- | -- | dBm | |
| 絶縁破壊電圧 | Vbr | Id=10mA | 22 | -- | 45 | V |
| 光学リターン・ロス | RL | l=1270nm | 10 | -- | -- | dB |
| l=1577nm | 20 | -- | -- | dB | ||
| 光学混線 | X話 | -- | -45 | -40 | dB | |
| 外部ソースからの光学分離 | ISO | l=1260~1560nm | 35 | -- | -- | dB |
| l=1600~1675nm | 35 | -- | -- | dB |
他の特徴
| 変数 | 記号 | Min. | タイプ。 | 最高。 | 単位 | ノート |
| モード分野直径 | 8 | 9 | 10 | mm | ||
| Gladdingの直径 | 123 | 125 | 127 | mm | ||
| 繊維のマクロくねりの損失 | 0.05 | dB | 半径16mm | |||
| 光コネクタの挿入損失 | -- | -- | 0.4 | dB | SC/APCのコネクター | |
| 繊維の曲げ半径 | 25 | -- | -- | mm | ||
| 繊維の直径 | 0.8 | 0.9 | 1.0 | mm | ||
| 繊維の長さ | 280 | -- | 340 | mm | L | |
| LDアセンブリの引き力 | 30 | -- | -- | Kgw | ||
| APDアセンブリの引き力 | 15 | -- | -- | Kgw | ||
| X-Y溶接の剪断強度を | 30 | -- | -- | Kgw | ||
| 繊維のピグテールの張力力 | 5 | -- | -- | N |
（*4）:IPC-8497-1のコネクター繊維の端の表面調和
次元の輪郭
特徴
標準
適用
