商品の詳細:
|
| 製品名: | 製品名 | LD/PT: | DFB+APD-TIA |
|---|---|---|---|
| 間隔: | 20km | データ転送速度: | Tx10G/Rx10G |
| 波長（nm）: | 1270nm_Tx/1577nm_Rx | 作動の臨時雇用者。（℃）: | -40- 85℃ |
| 出力電力@25℃: | 2.5 - 6.0 MW | 感受性@25℃: | < -30dBm=""> |
| キーワード: | XGXPON ONUボーザ、DFB/APD SCのAPC/UPCのピグテール | ||
| ハイライト: | XGSPON ONUボーザ,XGSPON ONUのピグテール,SCのピグテール20km |
||

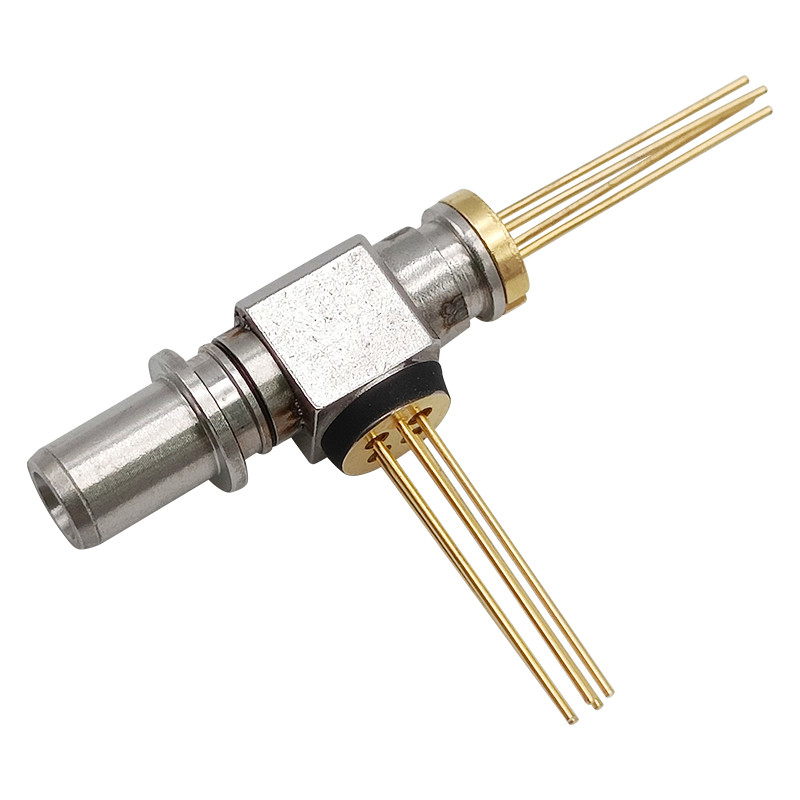

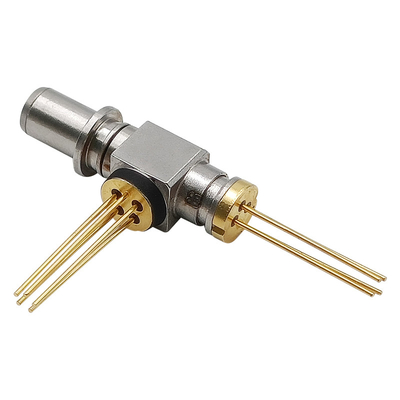

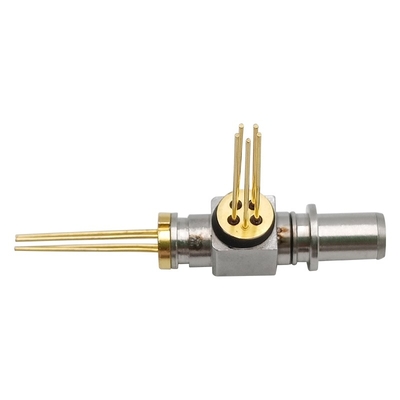

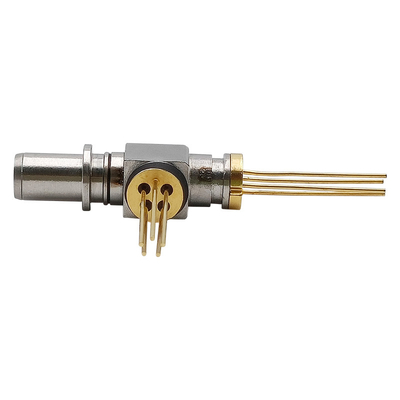

XGSPON ONUボーザSC APC UPCのピグテールの容器TX 1270nm 9.953G 10G DFB RX 1577nm APD 9.953G 10G FTTH FTTX
特徴
記述
絶対最高評価（通知がなければTc=25±3℃、）
| 変数 | 記号 | Min. | 最高。 | 単位 | ||||||||||||||
| 保管温度 | Tstg | -40 | 85 | ℃ | ||||||||||||||
| 作動の場合温度 | 上 | -40 | 85 | ℃ | ||||||||||||||
| 逆電圧（LD） | VRL | --- | 2 | V | ||||||||||||||
| 逆電圧（MPD） | VRD | --- | 15 | V | ||||||||||||||
| フォトダイオード前方流れ（MPD） | IFD | --- | 10 | mA | ||||||||||||||
| 前方現在（LD） | IFL | --- | 150 | mA | ||||||||||||||
| 鉛はんだ付けする（温度の）/（時間） | --- | --- | 260/10 | ℃/Sec | ||||||||||||||
| 変数 | 記号 | Min. | タイプ。 | 最高。 | 単位 | ノート | ||||||||||||
| 出力光学力 | Pf | 2.5 | --- | 6.0 | MW | CW、Iop= Ith+20mA、 | ||||||||||||
| 境界の流れ | Ith | --- | 8 | 15 | mA | CW、Tc=25℃ | ||||||||||||
| --- | --- | 45 | mA | CW、Tc=-40~85℃ | ||||||||||||||
| 中心の波長 | λc | 1260 | 1270 | 1280 | nm | CW、Iop=Ith+20mA Tc=-40~85℃ |
||||||||||||
| 側面モード抑制 比率 |
SMSR | 35 | --- | --- | dB | CW、Pop=Ith+20mA | ||||||||||||
| スペクトルの幅（- 20dB） | △λ | --- | --- | 1.0 | nm | CW、Pop=Ith+20mA | ||||||||||||
| 作動の電圧 | Vop | --- | 1.2 | 1.7 | V | CW、Iop=Ith+20mA | ||||||||||||
| モニターの流れ | Imon | 0.1 | --- | 1.0 | mA | DC、Iop=Ith+20mA、 | ||||||||||||
| 上昇/落下の時間 | Tr/Tf | --- | --- | 50 | ps | 20%-80% | ||||||||||||
| モニターの暗電流 | ID | --- | --- | 100 | nA | Vrd=5V | ||||||||||||
| PDキャパシタンス | Ct | --- | 5 | 7 | pF | Vrd= 5V@1MHz | ||||||||||||
| トラッキング エラ | TE | -1.5 | --- | 1.5 | dB | APC、-40℃/+25℃、 +25℃/+85℃ |
||||||||||||
| 変数 | 記号 | Min. | タイプ。 | 最高。 | 単位 | 条件 | ||||||||||||
| 作動の波長 | λ | 1575 | 1577 | 1580 | nm | Tc=-40℃への85℃ | ||||||||||||
| 供給電圧 | Vcc | 3.0 | 3.3 | 3.6 | V | Tc=-40℃への85℃ | ||||||||||||
| TIAの供給の流れ | Icc | --- | 27 | 45 | mA | Vcc=3.3V | ||||||||||||
| 感受性 | 上院議員 | --- | --- | -30 | dBm | λ=1577nm、9.95Gbps PRBS=2^31-1、ER≥ 8dB、BER≤10-3、Vbr-3V、 CW |
||||||||||||
| 絶縁破壊電圧 | Vbr | 25 | 33 | 45 | V | I=10uA | ||||||||||||
| 積み過ぎ力 | ポール | -7 | --- | --- | dBm | λ=1577nm、9.95Gbps PRBS=2^31-1、ER≥ 8dB、BER≤10-3、Vbr-3V、 CW |
||||||||||||
| 光学リターン・ロス | ORL | --- | --- | -20 | dB | λ=1577nm | ||||||||||||
| 光学混線からの 内部レーザー |
Xopt | --- | --- | -40 | dB | 1270nm/1577nm | ||||||||||||
| 暗電流 | ID | --- | --- | 100 | nA | TC =25℃ | ||||||||||||
| Rxフィルター specification@1260~1560nm |
分離 | 35 | dB | 1260~1560nm | ||||||||||||||
| Rxフィルター specification@1595~1660nm |
分離 | 35 | --- | --- | dB | 1595~1660nm | ||||||||||||
| Rxフィルター specification@1575~1580nm |
分離 | --- | --- | 0.35 | dB |
1575~1580nm |
||||||||||||
