商品の詳細:
|
| 波長: | 1270nmへの1610nm | 作動の電圧: | 1.2V |
|---|---|---|---|
| トラッキング エラ: | -1.5 | 1.5 dB | 境界の流れ: | 8mA |
| 繊維の連結力: | 1.5mW | モニターの流れ: | 500uA |
| ハイライト: | CWDMの光学小組立部品,TOSAの光学小組立部品,1270nm光学小組立部品 |
||
CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nmへの1610nm
記述:
TOSA Cxxxx DFB 10G LCシリーズは繊維光学の通信システムのために設計されている1550nm InGaAsP/INP MQW-DFBの半導体レーザーモジュールである。これらのモジュールは短到達距離の適用、155Mからの中統合されるアイソレーターとの2.5Gへのデータ転送速度のために適した高温に低い境界の現在および高性能の送信機の光学小組立部品、理想的にである。
半導体レーザーはφ1.25mmのフェルールが付いている光コネクタのためのInGaAsのモニターPD、単モード繊維切株および割れた袖によって統合されるφ5.6mmの同軸パッケージに取付けられる。そして私達はまた2つのコネクターのタイプの繊維切株カバーを提供してもいい。
発注情報:（標準的な版*Note1）
| 部品番号。 | コネクター タイプ |
データ転送速度 | Pinのタイプ | 力 | λ *Note2 （nm） |
アイソレーター |
| GTT-TOSA21BD1533G2 | 2 | 1.25G | LD Pin2 | 15 | 1330 | 二重段階 |
| GTT-TOSA22BD2544G | 2 | 2.5G | LD Pin2 | 25 | 1440 | 単段 |
| GTT-TOSA22BD2555G2 | 2 | 2.5G | LD Pin2 | 25 | 1550 | 二重段階 |
| GTT-TOSA22BD1561G | 2 | 2.5G | LD Pin2 | 15 | 1610 | 単段 |
*Note1:発注情報のために、専門語および接触OSMの販売を参照しなさい。
*Note2:詳しいCWDMの波長のために、次のテーブルを参照しなさい。
絶対最高評価
| 変数 | 記号 | 評価 | 単位 |
| 保管温度 | Tstg | -40~+85 | ℃ |
| 作動の場合温度 | 上 | 0~+70 | ℃ |
| 前方現在（LD） | IFD | 150 | mA |
| 逆電圧（LD） | VrL | 2 | V |
| 逆電圧（PD） | VrP | 20 | V |
| 逆の現在（PD） | IrP | 2 | mA |
| はんだ付けする温度（<10s> | Stemp | 260 | ℃ |
電気および光学特徴:
（通知がなければPf=1.5mW、SMF （9.5/125µm）、Tc=+25°C。）
| 変数 | 記号 | 条件 | Min. | タイプ。 | 最高。 | 単位 |
| 境界の流れ | Ith | CW | — | 8 | 15 | mA |
| 繊維の連結力 | Pf | CW、If=Ith+20mA | 1 | 1.5 | 2.5 | MW |
| 作動の電圧 | Vf | CW、Tc=0~+70 | — | 1.2 | 1.6 | V |
| 斜面の効率 | Se | CWの平均（Ith+20mAへのIth） | 0.05 | 0.14 | mW/mA | |
| ピーク波長 | λp | CW | （*3） | nm | ||
|
波長の温度 係数 |
— | CW、Tc=0~+70°C | 0.1 | nm/℃ | ||
|
側面モード抑制 比率 |
SSR | CW、Tc=0~+70 | 35 | 40 | dB | |
| 上昇時間 | tr |
Ib=Ith、20-80%、 Tc=0~+70 |
— | 0.05 | ns | |
| 落下時間 | tf |
Ib=Ith、80-20%、 Tc=-40~+85°C |
— | 0.15 | 0.05 | ns |
| トラッキング エラ | ΔPf |
Im把握（@Pf=0.16mW （25°C） CW、Tc=0~+70 |
-1.5 | — | 1.5 | dB |
| モニターの流れ | Im |
CW、VrP=5V、 Tc=0~+70 |
100 | 500 | 900 | uA |
| モニターの暗電流 | ID | VrP=5V | — | — | 10 | nA |
| モニター キャパシタンス | C | VrP=5V、f=1MHz | — | 10 | 20 | pF |
| コネクターの反復性 | — | -1 | — | 1 | dB | |
|
光学分離 |
— | 単段 | 30 |
dB |
||
| — | 二重段階 | 40 | ||||

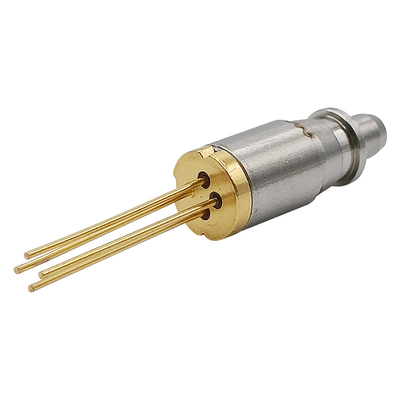

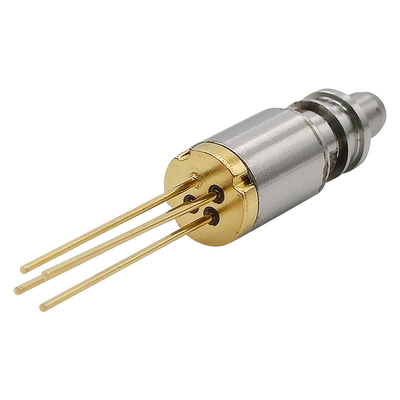

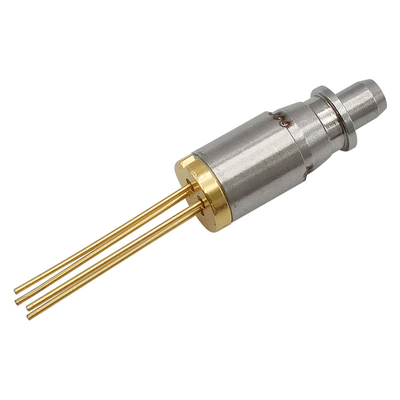

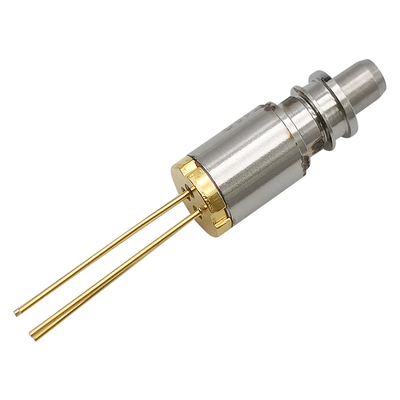

TOSAのパッケージ シリーズ:
