商品の詳細:
|
| 前方現在（LD）: | 150mA | 逆電圧（LD）: | 2V |
|---|---|---|---|
| 逆電圧（PD）: | 20V | 逆の現在（PD）: | 2mA |
| 境界の流れ: | 8mA | 繊維の連結力: | 1.5mW |
| ハイライト: | TOSAの光学小組立部品,LCの光学小組立部品,10G送信機の光学小組立部品 |
||
LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10GビデオSONET SDH Datatelecom
記述:

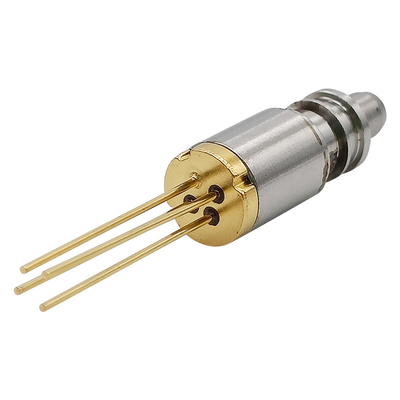

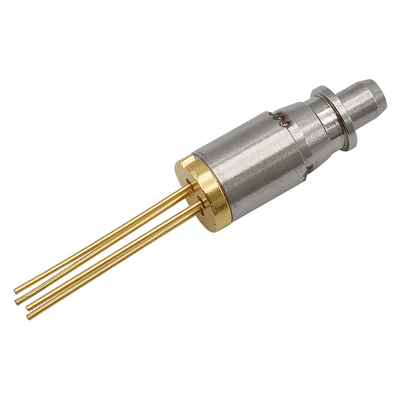

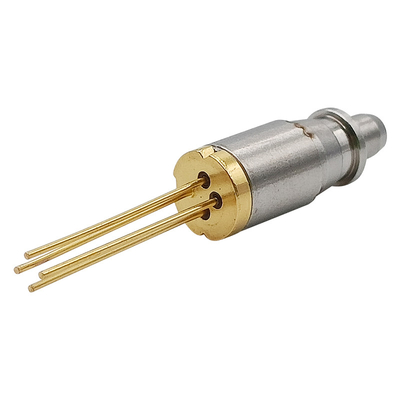

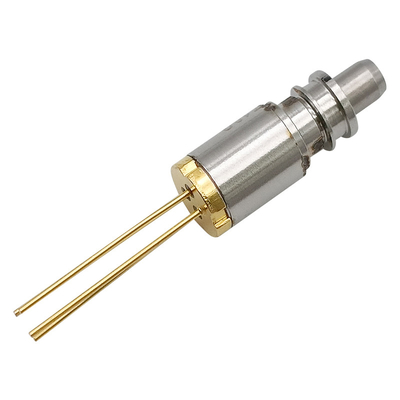

TOSA 1310 FP 3G LC10kmシリーズは繊維光学の通信システムのために設計されている1310nm InGaAsP/INP MQW-DFBの半導体レーザーモジュールである。これらのモジュールは155Mからの2.5Gにデータ転送速度の短到達距離の適用のために適した高温に低い境界の現在および高性能の送信機の光学小組立部品、理想的にである。
半導体レーザーはǾ1.25mmのフェルールが付いている光コネクタのためのInGaAsのモニターPD、単モード繊維切株および割れた袖によって統合されるǾ5.6mmの同軸パッケージに取付けられる。そして私達はまた2つのコネクターのタイプの繊維切株カバーを提供してもいい。1つは陶磁器の絶縁されて、他絶縁されない。但し、Ǿ2.92mmの光コネクタは陶磁器であり、繊維切株カバーは絶縁される。
発注情報:
| 部品番号。 | コネクターのタイプ | Pinのタイプ | 力 | データ転送速度 | アイソレーター |
| OSML-TOSA21BD013 | 2 | LD Pin2 | 01 | 1.25G | どれも |
| OSML-TOSA22BD023G | 2 | LD Pin2 | 02 | 2.5G | 単段 |
*Note1:発注情報のために、専門語を参照し、私達に連絡しなさい。
絶対最高評価:
| 変数 | 記号 | 評価 | 単位 |
| 保管温度 | Tstg | -40~+100 | ℃ |
| 作動の場合温度 | 上 | -40~+85 | ℃ |
| 前方現在（LD） | IFD | 150 | mA |
| 逆電圧（LD） | VrL | 2 | V |
| 逆電圧（PD） | VrP | 20 | V |
| 逆の現在（PD） | IrP | 2 | mA |
| はんだ付けする温度（<10s> | Stemp | 260 | ℃ |
*Note:これらの価値のどれでも超過することは装置をすぐに破壊するかもしれない。
電気および光学特徴:
（通知がなければPf=1mW、SMF （9.5/125µm）、Tc=+25°C。）
| 変数 | 記号 | 条件 | Min. | タイプ。 | 最高。 | 単位 |
| 境界の流れ | Ith | CW | — | 8 | 15 | mA |
| 繊維の連結力 | Pf | CW、If=Ith+20mA | 1 | 1.5 | 2.5 | MW |
| 作動の電圧 | Vf | CW、Tc=-40~+85℃ | — | 1.2 | 1.6 | V |
| 斜面の効率 | Se | CWの平均（Ith+20mAへのIth） | 0.05 | 0.14 | mW/mA | |
|
ピーク波長 |
λp |
CW | 1290 | 1310 | 1330 | nm |
| CW、Tc=-40~+85°C | 1265 | 1355 | ||||
|
側面モード抑制 比率 |
SSR | CW、Tc=-40~+85°C | 35 | 40 | dB | |
| 上昇時間 | tr |
Ib=Ith、20-80%、 Tc=-40~+85°C |
— | 0.05 | ns | |
| 落下時間 | tf |
Ib=Ith、80-20%、 Tc=-40~+85°C |
— | 0.15 | 0.05 | ns |
| トラッキング エラ | ΔPf |
Im把握（@Pf=0.16mW （25°C）） CW、Tc=-40~+85°C |
-1.5 | — | 1.5 | dB |
| モニターの流れ | Im |
CW、VrP=5V、 Tc=-40~+85°C |
100 | 500 | 900 | uA |
| モニターの暗電流 | ID | VrP=5V | — | — | 10 | nA |
| モニター キャパシタンス | C | VrP=5V、f=1MHz | — | 10 | 20 | pF |
| コネクターの反復性 | — | -1 | — | 1 | dB | |
|
光学分離 |
— |
単段 | 30 |
dB |
||
| 二重段階 | 40 |
TOSAのパッケージ シリーズ:
ピン アサイン:
