商品の詳細:
|
| 製品名: | 1.5G CATVボーザ | 波長: | 1550nm_TX/1310nm_RX |
|---|---|---|---|
| データ転送速度: | 1.5Gbps | 作動の臨時雇用者。（℃）: | 0 -75℃/-40 - 85℃ |
| 出力電力: | 1 MW | 応答性: | 0.8A/W |
| ハイライト: | FC APCのピグテール,WDM APCのピグテール,1310nm SC APCのピグテール |
||

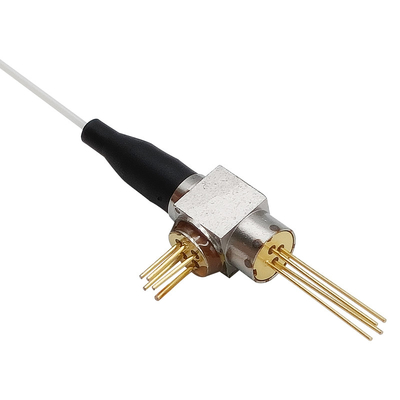

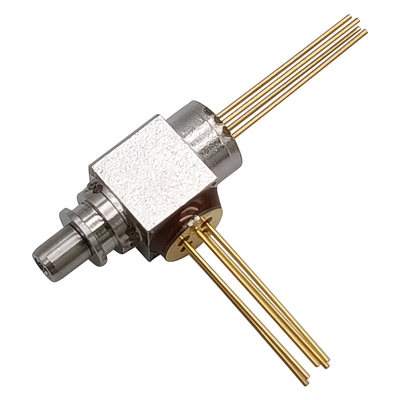

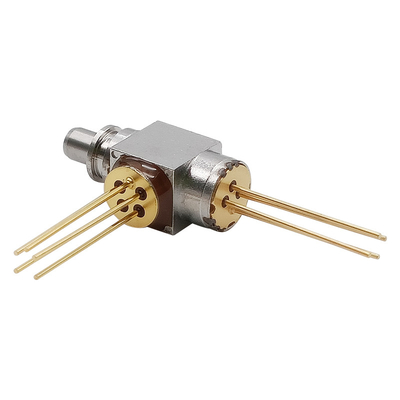

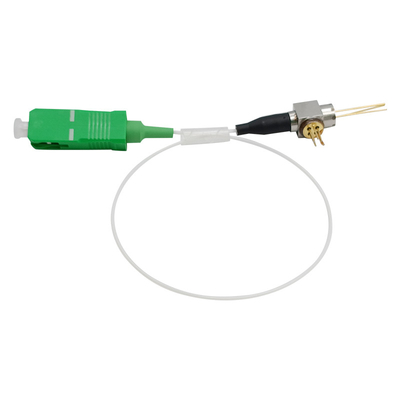

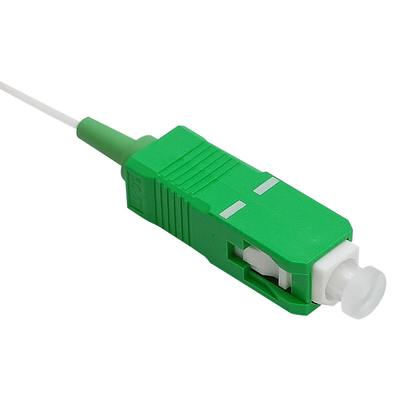

1.5G CATV WDMボーザLCの容器SC ST FC APCのピグテールTX 1550nm RX 1310nm
特徴:
適用:
絶対最高評価
| 変数 | 記号 | 評価 | 単位 |
| 保管温度 | Tstg | -40~+85 | ℃ |
| 作動の場合温度 | 上 | -40~+85 | ℃ |
| 操作の相対湿度 | 85 | % | |
| 前方現在（LD） | IFD | 150 | mA |
| モニターPDの逆電圧（LD） | VrL | 2 | V |
| モニターPDの逆電圧（PD） | VrP | 20 | V |
| モニターPDの逆の流れ（PD） | IrP | 2 | mA |
| PDの前方流れ | IFD | 10 | mA |
| PDの逆電圧 | Vpd | 50 | V |
| はんだ付けする温度（<10s> | Stemp | 260 | ℃ |
電気および光学特徴–送信機
（通知がなければIf=Ith+20mA、Pf=1mW、SMF （9.5/125µm）、Tc=+25+/-2°C。）
| 変数 | 記号 | 条件 | Min. | タイプ。 | 最高。 | 単位 |
| 境界の流れ | Ith | CW | — | 8 | 15 | mA |
| 出力電力（つながれるの後で） | Pf | CW、If=Ith+20mA | 0.5 | 1 | 2 | MW |
| 作動の電圧 | Vf | CW、Tc=-40~+85℃ | — | — | 1.6 | V |
| 斜面の効率 | Se | CWの平均 | 0.025 | 0.05 | 0.1 | mW/mA |
| ピーク波長 | λp | CW | 1530 | 1550 | 1570 | nm |
| 上昇および落下時間 | tr、tf |
Ib=Ith、PL=1.5mW、 20~80% |
— | — | 0.15 | ns |
| モニターの流れ（PD） | Im | CW、PL=1.5mW、VRD=1V | 100 | 200 | — | uA |
| 暗電流（PD） | ID | VRD=5V | — | — | 10 | nA |
| キャパシタンス（PD） | Ct | VRD=10V、f=1MHz | — | 10 | 20 | pF |
| コネクターの反復性 | — | — | -1 | — | 1 | dB |
| 波長の分離 | — | — | 15 | — | — | dB |
|
光学分離 |
— | 単段 | 30 | — | — |
dB |
| — | 二重段階 | 40 | — | — |
電気/光学指定–受信機
| 変数 | 記号 | テスト条件 | Min. | タイプ。 | 最高。 | 単位 |
| 検出の波長範囲 | λ | - | 1260 | 1575 | nm | |
| 活動的な直径 | DA | - | — | 75 | — | μm |
|
Responsivity |
R |
VR= -5V@1310nm | — | 0.80 | — | A/W |
| VR= -5V@1550nm | — | 0.85 | — | A/W | ||
| リターン・ロス | RL | — | -50 | — | dB | |
| 暗電流 | ID | VR = 5V | — | 0.1 | 1 | nA |
| キャパシタンス | CP | VR = 5V | — | 0.6 | 0.7 | pF |
| 帯域幅 | BW | VR=5V | 2 | — | — | GHz |
ピン アサイン
パッケージ次元
