商品の詳細:
|
| 製品名: | 12G-SDI CWDM SFP+ | データ転送速度: | 12g |
|---|---|---|---|
| 波長: | 1270~1450nm CWDM | コネクター: | 二重LC |
| 間隔: | 20km | 保証: | 3年 |
| キーワード1: | 12G UHD-SDI CWDM SFP+ | キーワード2: | 12G CWDMビデオSFP+の光学トランシーバー |
| ハイライト: | 12G SDIのビデオ光学トランシーバー,1450nmビデオ光学トランシーバー,CWDMの光学トランシーバー |
||
12G SDI SMPTE CWDM SFP+ 1270nm-1450nm 20km SMF二重LC MSA
機能仕様書
| 製品名 | 12G-SDI CWDM SFP | データ転送速度 | 0.27~11.88Gbps |
| モジュールのタイプ | トランシーバー | MSA/Non-MSA | MSA |
| 形式要素 | SFP+ | 温度 | 70°C （32に158°F）への0 |
| 波長 | CWDM （1270~1450） nm | 最高の間隔 | 20km |
| コネクター | 二重LC | 媒体 | 単モード繊維 |
| レーザーのタイプ | DFB CWDM | PDのタイプ | PIN |
| 供給電圧 | 3.3V | 現在の供給 | 300mA （最高） |
| TX力 | -1 | 2dBm | 感受性@11.88Gbps | < -11dB=""> |
| パワー予算 | 13dB | 感受性@ 5.94Gbps | < -13dB=""> |
| パワー消費量 | ≤1.0W | 感受性@ 2.97Gbps | < -15dB=""> |
| ER. | >3.5dB | 受信機の積み過ぎ | > 1.0dBm |
| OEM/ODM | 支えられる | 保証 | 3年 |
| 議定書 | SMPTE ST 2082-1 （12G UHD-SDI）、ST 2081-1 （6G UHD-SDI）、ST424 （3G SDI）、ST292-1 （HD-SDI）、およびST 259 （SD-SDI）。 | ||

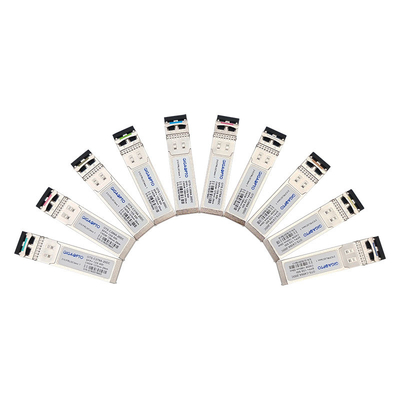

12G-SDI CWDM SFP+ 1270nm~1450nmのトランシーバー シリーズの製品の説明
GigaoptoのGTS-Cxx9A-10DCシリーズはSMPTE 2082年、SMPTE 424M、SMPTE 292M、SMPTE 259M、およびDVB-ASIで定義されたように送信/受信の光学連続ディジタル信号に設計されている単一モードのトランシーバー モジュールである。11.8Gbpsまで支え、とりわけHD-SDI、3G-SDI、6G-SDIおよび12G-SDIのための病理学パターンを送信することを設計する。1270nmからの1450nmチャネルへのCWDMの波長による単モード繊維（SMF）に最高リンク範囲20kmまで。

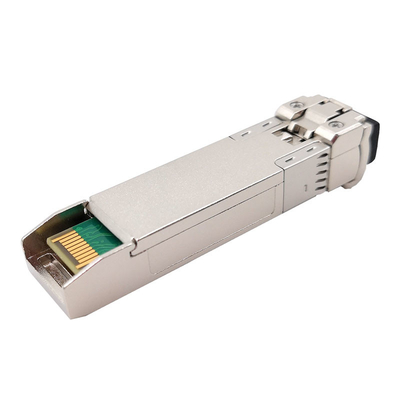

トランシーバーは3つのセクションを含んでいる:DFBレーザー、TRANSインピーダンス前置増幅器（TIA）によって統合されるPINフォトダイオードReclockerおよびMCUのコントローラー。トランシーバーは熱いプラグの機能を許可するSFP+ 20ピン コネクターとSFPのMulti-Source一致（MSA）と迎合的、それあるである。デジタル診断機能はI2Cによって利用できる。
特徴
発注情報
| 部品番号 | 記述 | CWDMチャネル | 最高の範囲 |
| GTS-C279A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF二重LC MSA | 1270nm | 20km |

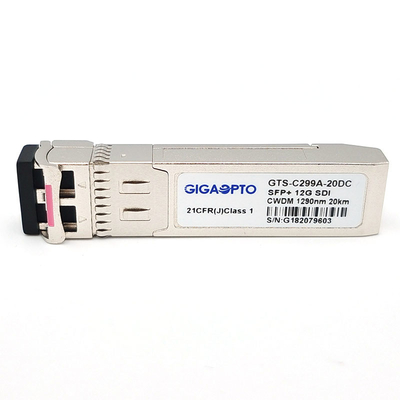

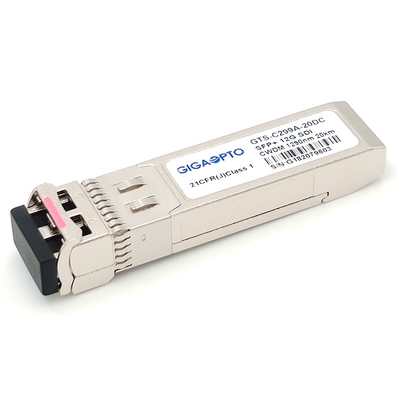

| GTS-C299A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF二重LC MSA | 1290nm | 20km |
| GTS-C319A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF二重LC MSA | 1310nm | 20km |
| GTS-C339A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF二重LC MSA | 1330nm | 20km |
| GTS-C359A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF二重LC MSA | 1350nm | 20km |
| GTS-C379A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF二重LC MSA | 1370nm | 20km |
| GTS-C399A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF二重LC MSA | 1390nm | 20km |
| GTS-C419A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF二重LC MSA | 1410nm | 20km |
| GTS-C439A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF二重LC MSA | 1430nm | 20km |
| GTS-C459A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF二重LC MSA | 1450nm | 20km |
適用
PIN定義
