商品の詳細:
|
| 製品名: | 12G-SDI CWDM TX | データ転送速度: | 12Gbps |
|---|---|---|---|
| 形式要素: | SFP+ | 波長: | RXなしの1270~1450nm CWDM TX |
| インターフェイス: | 単一LC | 伝達: | 20km |
| 保証: | 3年 | キーワード1: | 12G-SDI CWDMの単一の送信機 |
| キーワード2: | 放送光学トランシーバー | ||
| ハイライト: | 12G CWDMの送信機,20KM CWDMの送信機,CWDM SFP+ |
||

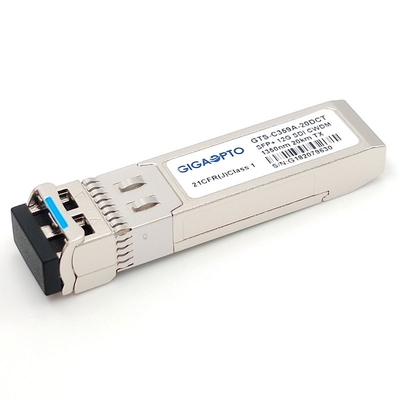

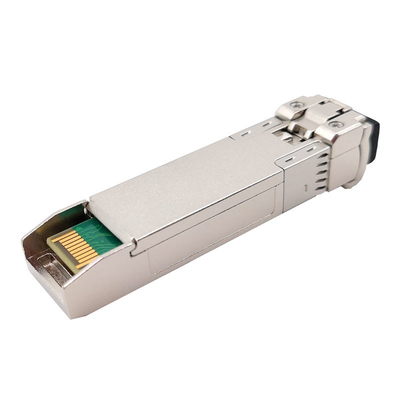

12G-SDI SFPの単一送信機モジュール1270~1450nm CWDM 20km単一LC SMF MSA Pinout
機能仕様書
| 製品名 | 12G-SDI CWDM | データ転送速度（Gbps） | 50Mbps~11.88Gbps |
| モジュールのタイプ | 送信機（1港TX） | MSA/Non-MSA | MSA |
| 形式要素 | SFP+ | 実用温度 | 70°C （32に158°F）への0 |
| 波長 | CWDM 1270~1450nm | 最高の間隔 | 20km |
| コネクター | LCの単信 | 病理学パターン | 支えられる |
| レーザーのタイプ | CWDM DFB | 繊維のタイプ | SMF |
| 供給電圧 | 3.3V | 受信機のタイプ | どれも |
| TX力 | -1~ +2dBm | 現在の供給 | 160mA （タイプ。） |
| OEM/ODM | 支えられる | 保証 | 3年 |
| 議定書 | SMPTE ST 2082-1 （12G UHD-SDI）、ST 2081-1 （6G UHD-SDI）、ST424 （3G SDI）、ST292-1 （HD-SDI）、およびST 259 （SD-SDI）。 | ||
| 承諾 | SFP MSA、RoHS | ||
12G-SDI CWDM 1270nm~1450nm SFP+ Tx MSA Pinoutシリーズの製品の説明
GigaoptoのGTS-Cxx9A-20DCTシリーズはSMPTE 2082年、SMPTE 424M、SMPTE 292M、SMPTE 259M、およびDVB-ASIで定義されたように光学連続ディジタル信号を送信するように設計されている単一CWDMチャネルの単一モードの送信機モジュールである。それは1270nmからの1450nmにCWDMの波長チャネルでSMF繊維に11.8Gbpsおよび最高リンク20kmまでまで支える。
送信機はSFPのMulti-Source一致（MSA）と迎合的で、HD-SDI、3G-SDI、6G-SDIおよび12G-SDIのための病理学パターンを送信するようにとりわけ設計されている。
特徴
発注情報

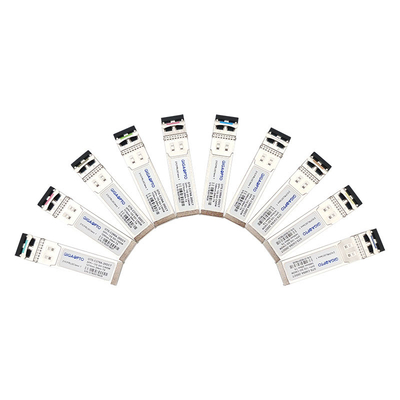

| 部品番号 | 記述 | CWDMチャネル | 最高の範囲 | 止め金のカラー コード |
| GTS-C279A-20DCT | 12G-SDI SFP+ CWDMの単一送信機モジュールMSA | 1270nm/- C27 | 20km | 薄紫 |
| GTS-C299A-20DCT | 12G-SDI SFP+ CWDMの単一送信機モジュールMSA | 1290nm/- C29 | 20km | スカイ ブルー |
| GTS-C319A-20DCT | 12G-SDI SFP+ CWDMの単一送信機モジュールMSA | 1310nm/- C31 | 20km | 黄色緑 |
| GTS-C339A-20DCT | 12G-SDI SFP+ CWDMの単一送信機モジュールMSA | 1330nm/- C33 | 20km | 黄色黄土色 |

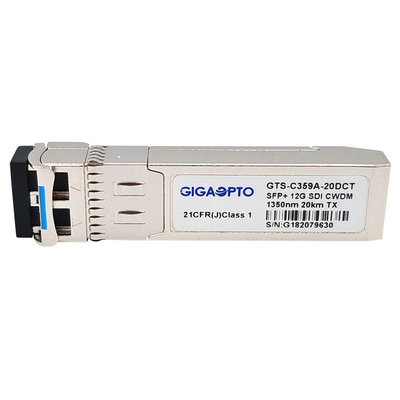

| GTS-C359A-20DCT | 12G-SDI SFP+ CWDMの単一送信機モジュールMSA | 1350nm/- C35 | 20km | ピンク |
| GTS-C379A-20DCT | 12G-SDI SFP+ CWDMの単一送信機モジュールMSA | 1370nm/- C37 | 20km | ベージュ色 |
| GTS-C399A-20DCT | 12G-SDI SFP+ CWDMの単一送信機モジュールMSA | 1390nm/- C39 | 20km | 白い |
| GTS-C419A-20DCT | 12G-SDI SFP+ CWDMの単一送信機モジュールMSA | 1410nm/- C41 | 20km | 銀 |
| GTS-C439A-20DCT | 12G-SDI SFP+ CWDMの単一送信機モジュールMSA | 1430nm/- C43 | 20km | 黒い |
| GTS-C459A-20DCT | 12G-SDI SFP+ CWDMの単一送信機モジュールMSA | 1450nm/- C45 | 20km | 黄橙色 |
適用
PIN定義
