商品の詳細:
|
| 項目名前: | 12G-SDI BiDi SFP+ | データ転送速度: | 12g |
|---|---|---|---|
| 波長: | 1330nm - TX/1270nm - RX | コネクター: | 単信LC |
| 最高ケーブル伝達: | 10km | OEM/ODM: | 支えられる |
| キーワード1: | 12G-SDI BIDIの光学トランシーバー、 | キーワード2: | 12G二方向SFP+ |
| ハイライト: | SMPTEビデオSFPのトランシーバー,13TビデオSFPのトランシーバー,BIDIの光学トランシーバー |
||

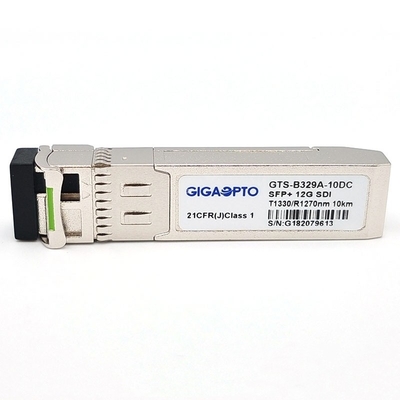

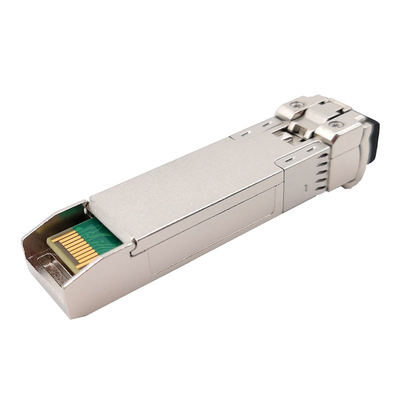

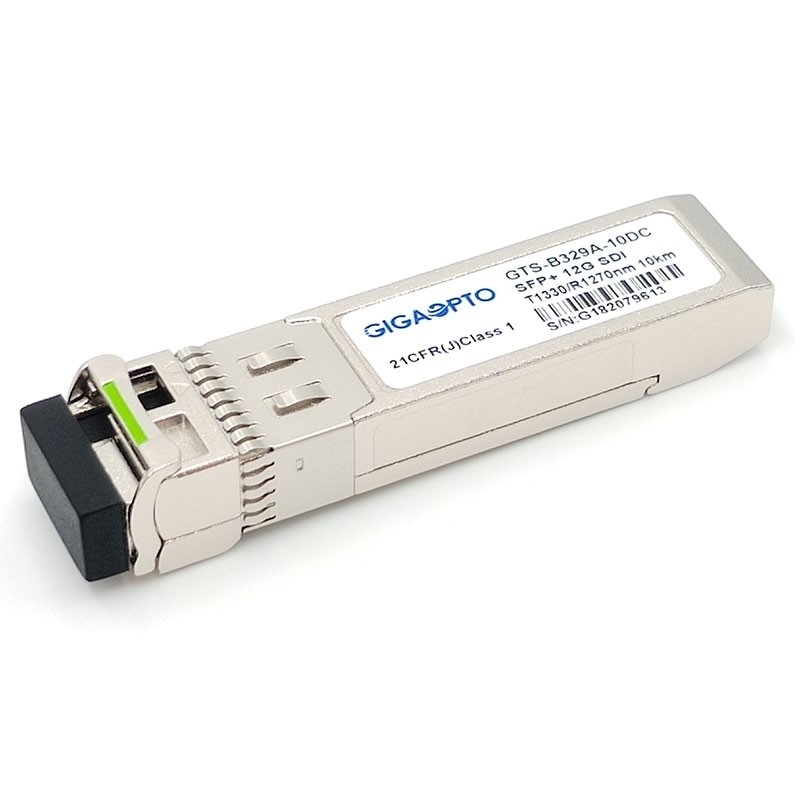

10KM BiDi 1330nm/1270nm 12G-SDI SFP+の光学トランシーバーMSA Pinout
機能仕様書
| 製品名 | 12G UHDビデオSFP | データ転送速度 | 0.27~11.88Gbps |
| モジュールのタイプ | トランシーバー | MSA/Non-MSA | MSA |
| パッキング | SFP+ | 商業温度 | 70°C （32に158°F）への0 |
| 波長 | 1330nm - TX/1270nm - RX | 最高の間隔 | 10km |
| インターフェイス | 単信LC | 媒体 | 単モード繊維 |
| 送信機 | DFB | 受信機 | PIN |
| 電源電圧 | +3.3V | 現在 | 280mA （典型的な。） |
| 平均出力電力 | -5~+1dBm | RX Sensitivity@11.88Gbps | < -11dB=""> |
| RXの感受性@ 5.94Gbps | < -13dB=""> | RX Sensitivity@ 2.97Gbps | < -13dB=""> |
| 絶滅の比率 | >3.5dB | RXの飽和 | > 1.0 dBm |
| パワー消費量 | ≤1.0W | デジタル診断 | サポート |
| OEM/ODM | はい | 保証 | 3年 |
| 議定書 | SMPTE ST 2082-1 （12G UHD-SDI）、ST 2081-1 （6G UHD-SDI）、ST424 （3G SDI）、ST292-1 （HD-SDI）、およびST 259 （SD-SDI）。 | ||
記述
光学トランシーバーが12G-SDI二方向伝達リンクのために設計されているGigaoptoのGTS-B329A-10DC 12G BiDi SFP+は波長1330nm TX/1270nm RXのSMFに10kmまで達する。
11.8Gbpsまで支え、とりわけHD-SDI、3G-SDI、6G-SDIおよび12G-SDIのための病理学パターンを送信することを設計する。
トランシーバーは3つのセクションを含んでいる:DFBレーザー、TRANSインピーダンス前置増幅器（TIA）によって統合されるPINフォトダイオードReclockerおよびMCUのコントローラー。トランシーバーは熱いプラグの機能を許可するSFP+ 20ピン コネクターとSFPのMulti-Source一致（MSA）と迎合的、それあるである。
モジュールは送信力、モジュールの温度現在のレーザー バイアスおよび供給電圧を含む作動条件そして状態のデジタル診断情報を、提供する。口径測定および警報/警告の境界データは内部メモリ（EEPROM）に書かれ、貯えられる。
特徴
適用
PIN定義
