商品の詳細:
|
| 製品名: | 12G-SDI二方向SFP+ | データ転送速度: | 12Gb/s |
|---|---|---|---|
| 波長: | 1270nm - TX/1330nm - RX | インターフェイスの種類: | 単信LC |
| 最高伝達: | 10km | 保証: | 3年 |
| キーワード1: | 12G-SDI BIDI SFP+ 10kmの光学トランシーバー | キーワード2: | SMPTE 12G HDのビデオ トランシーバー モジュール |
| ハイライト: | 12GビデオSFPのトランシーバー,SDIビデオSFPのトランシーバー,BiDi SMPTE |
||
10km BiDi 1270nm/1330nm 12G-SDI SFP+の光学トランシーバーMSA Pinout
機能仕様書
| 製品名 | 12G-SDI BiDi SFP | データ転送速度 | 0.27~11.88Gbps |
| モジュールのタイプ | トランシーバー | MSA/Non-MSA | MSA |
| 形式要素 | SFP+ | 実用温度 | 70°C （32に158°F）への0 |
| 波長 | 1270nm - TX/1330nm - RX | 最高の範囲 | 10km |
| コネクター | 単信LC | 繊維のタイプ | 単モード繊維 |
| LDのタイプ | DFB | PDのタイプ | PIN |
| 供給電圧 | 3.3V | 現在の供給 | 280mA （タイプ。） |
| TX力 | -5 | +1dBm | 感受性@11.88Gbps | < -11dB=""> |
| 感受性@ 5.94Gbps | < -13dB=""> | 感受性@ 2.97Gbps | < -13dB=""> |
| 絶滅の比率 | >3.5dB | 受信機の積み過ぎ | > 1.0dBm |
| パワー消費量 | ≤1.0W | 保証 | 3年 |
| OEM/ODM | 支えられる | 重量 | 0.025kg |
| 議定書 | SMPTE ST 2082-1 （12G UHD-SDI）、ST 2081-1 （6G UHD-SDI）、ST424 （3G SDI）、ST292-1 （HD-SDI）、およびST 259 （SD-SDI）。 | ||
記述

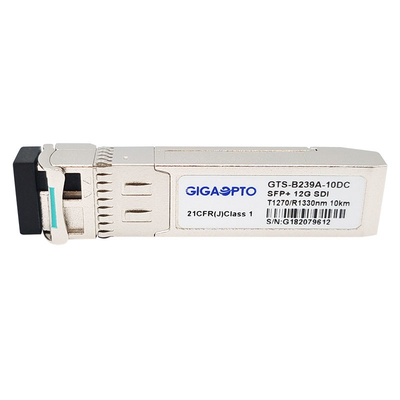

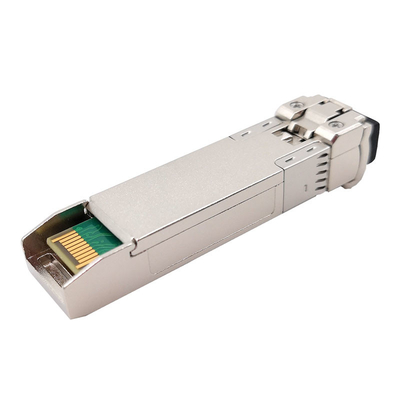

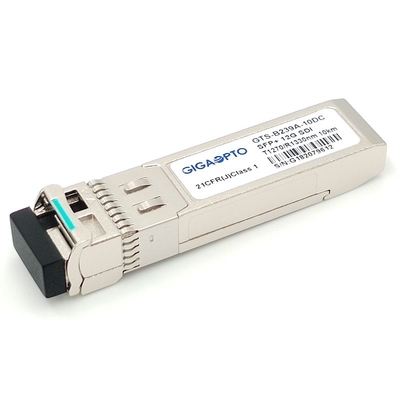

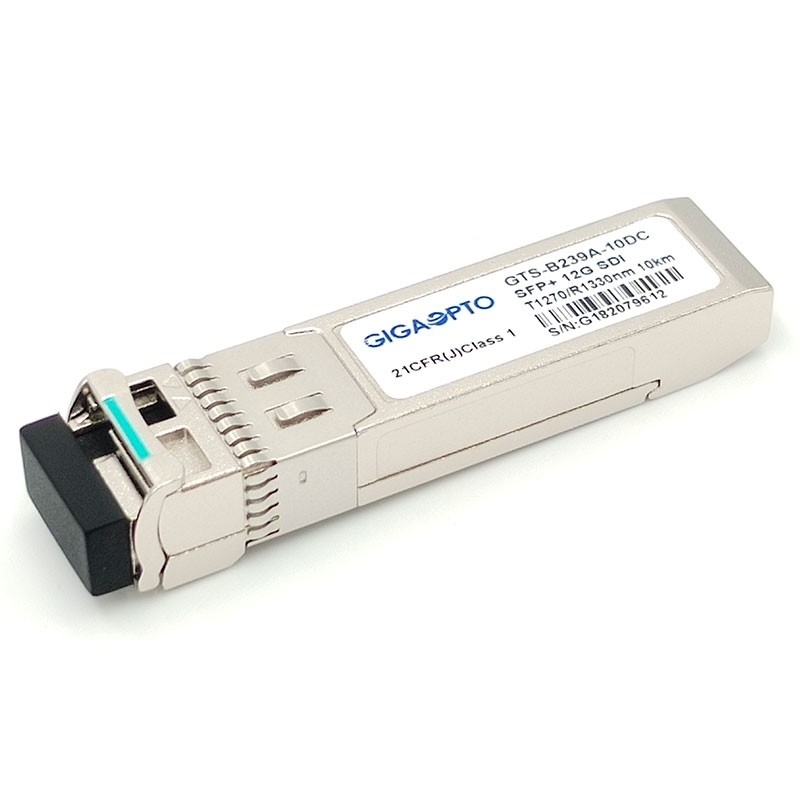

GigaoptoのGTS-B239A-10DCは12G-SDI二方向伝達リンクのために達する単一モード繊維に10kmまで設計されている。
それはSMPTE 2082年、SMPTE 424M、SMPTE 292M、SMPTE 259M、およびDVB-ASIと迎合的である。11.8Gbpsまで支え、とりわけHD-SDI、3G-SDI、6G-SDIおよび12G-SDIのための病理学パターンを送信することを設計する。
トランシーバーは3つのセクションを含んでいる:DFBレーザー、TRANSインピーダンス前置増幅器（TIA）によって統合されるPINフォトダイオードReclockerおよびMCUのコントローラー。トランシーバーは熱いプラグの機能を許可するSFP+ 20ピン コネクターとSFPのMulti-Source一致（MSA）と迎合的、それあるである。デジタル診断機能はI2Cインターフェイスによって利用できる。
特徴
適用
PIN定義
