商品の詳細:
|
製品名: | SFP+の単一受信機モジュール | データ転送速度: | 12g |
---|---|---|---|
波長: | 1310nm | コネクターのタイプ: | 単一LC |
間隔: | 10km | 保証: | 36月 |
キーワード1: | 12G 1310nmの単一受信機モジュール | キーワード2: | OEM SDI SFPの製造業者 |
ハイライト: | MSAの光レシーバモジュール,10kmの光レシーバモジュール,DI Video SFP |
12G SMPTE 10km SFP+の12G/6G/3G/HD/SD-SDのための単一の受信機モジュール1310nm単信LC DOM MSA Pinout
機能仕様書
製品名 | SFP+の単一受信機 | 帯域幅 | 50Mb/s~11.88Gb/s |
モジュールのタイプ | ビデオSFPの受信機 | MSA/Non-MSA | MSA |
形式要素 | SFP+ | 環境 | 70°C (32に158°F)への0の作動 |
波長 | 1310nm | 最高ケーブル リンク | 10km |
インターフェイス/Polish | 単信LC UPC | ケーブル タイプ | 単モード繊維 |
送信機のタイプ | N/A | 受信機のタイプ | PIN |
供給電圧 | 3.3V | 現在の供給 | 150mA |
Rx Sensitivity@ 11.88Gbps | <-11dbm> | Rx Sensitivity@ 5.94Gbps | <-13dbm> |
Rx Sensitivity@ 2.97Gbps | <-15dbm> | 受信機の積み過ぎ | >1.0dBm |
デジタル診断監視 | はい | 保証 | 36月 |
OEM/ODM | 支えられる | 重量 | 20gram |
適用 | SMPTE ST-297-2015、ST2081およびST-2082多用性がある電気に光学Interfaces.UHDTV/HDTV/SDTVサービス インターフェイス、高密度ビデオ ルーター |
製品の説明

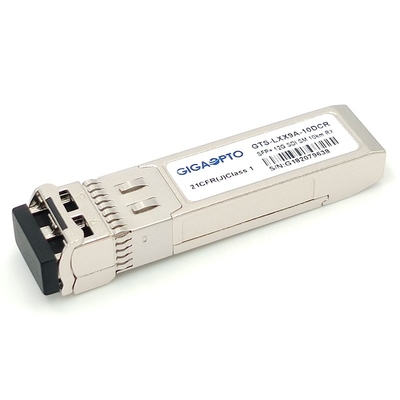

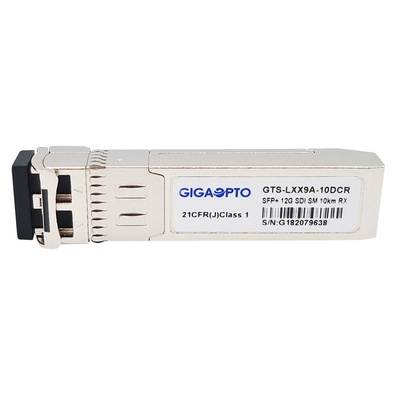

GigaoptoのGTS-LXX9A-10DCRの小さい形態要因プラグイン可能なビデオ受信機は放送ビデオ伝送の塗布が50Mb/sから11.88Gb/sにデータ転送速度を受け取ることができる、SMPTE ST 2082-1 (12G UHD-SDI)、ST 2081-1 (6G UHD-SDI)、ST424 (3G SDI)、ST 292-1 (HD-SDI)、およびST259 (SD-SDI)と迎合的ように設計されている。
受信機は3つのセクションを含んでいる:TRANSインピーダンス前置増幅器(TIA)、ReclockerおよびMCUのコントローラーと統合されるPINフォトダイオード。それらはSFP MSAと迎合的である。
12G-SDI受信機はTeranexのBlackmagicの小型コンバーター、Blackmagicのスタジオのカメラ4K、コンバーター、ATEMの応答ののようなSFPスロットをコンバーター4K、ATEMのスタジオのコンバーター、ShieldRockの光ファイバーのエクステンダー、等利用する光ファイバー装置と互換性がある。
特徴
適用
PIN定義
