商品の詳細:
|
| 製品名: | 12G-SDI SFP+の二重受信機モジュール | データ レート: | 12Gbps |
|---|---|---|---|
| モジュールのタイプ: | 1つの繊維のSFP+ 2RX | 波長: | 1310nm-Rx1/1310nm-Rx2 |
| コネクターのタイプ: | 単信LC | ケーブルの範囲: | 10km |
| MSA/Non MSA: | 非MSA | キーワード: | 12G-SDI SFP+の二重受信機モジュール |

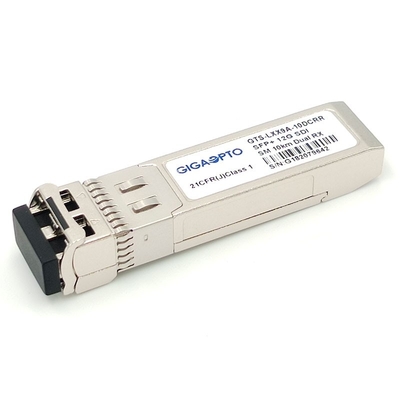

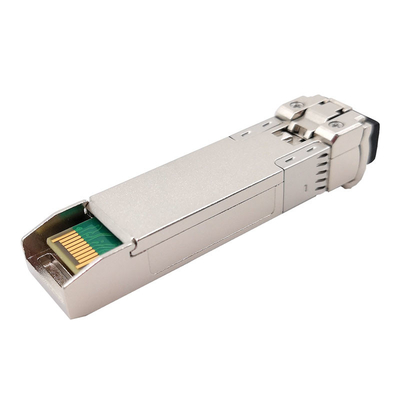

12G-SDI SFP+の非二重受信機モジュール10km LC DOM MSA Pinout
機能仕様書
| 部品番号 | GTS-LXX9A-10DCRR | データ転送速度 | 50Mbps~11.88Gb/s |
| 製品名 | 12G-SDI SFP+の二重受信機 | MSA/Non-MSA | 非MSA |
| モジュールのタイプ | 二重RX | 温度 | 70°C （32に158°F）への0 |
| 波長 | 1310nm-Rx1/1310nm-Rx2 | ケーブル伝達 | 10km |
| 繊維のコネクター | 二重LC | 繊維のタイプ | 単モード繊維 |
| 送信機の部品 | N/A | 受信機のタイプ | PIN |
| 電源電圧 | 3.3V | 現在の供給 | 260mA |
| Rx Sensitivity@ 11.88Gbps | <-11dbm> | Rx Sensitivity@ 5.94Gbps | <-13dbm> |
| Rx Sensitivity@ 2.97Gbps | <-15dbm> | 受信機の積み過ぎ | >1.0dBm |
| DIGITALの診断 | はい | 保証の時間 | 3年 |
| OEM/ODM | 支えられる | MTBF | 1,000,000Hours |
| 議定書 | SMPTE ST 259、SMPTE ST 344、SMPTEST292-1/2、SMPTEST 424、SMPTE ST 2081-1およびSMPTE ST 2082-1 | ||
製品の説明
GTS-LXX9A-10DCRR_12GはSMPTE 2082年、SMPTE 424M、SMPTE 292M、SMPTE 259M、およびDVB-ASIで定義されたように光学連続ディジタル信号を受け取るように設計されているデュアル・チャネル光レシーバモジュールである。12Gbpsまで支え、とりわけHD-SDI、3G-SDI、6G-SDIおよび12G-SDIのための病理学パターンを受け取ることを設計する。それは熱いプラグの機能を許可するSFP+ 20ピン コネクターとある。デジタル診断機能はI2Cによって利用できる。10のkmの最高の間隔は12Gbps病理学信号と達成可能である。
受信機はこれらのセクションを含んでいる:TRANSインピーダンス前置増幅器（TIA）、ReclockersおよびMCUのコントローラーと統合されるPINフォトダイオード。
特徴
適用
PIN定義
