商品の詳細:
|
| 製品名: | 12G BiDiの二重受信機モジュール | モジュールのタイプ: | 1つの繊維のSFP+ 2RX |
|---|---|---|---|
| 波長: | 1270nm-RX1/1330nm-RX2 | コネクターのタイプ: | 単信LC |
| ケーブルの間隔: | 10km | MSA/Non MSA: | 非MSA |
| キーワード1: | 1270nm/1330nm二重受信機モジュール | キーワード2: | 二重受信機BiDi 12GビデオSFP |
| ハイライト: | 12g sdiのsmpteの標準,smpte 12g sdi,SMPTE SFP |
||

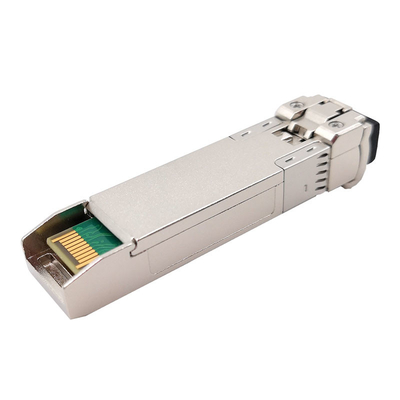

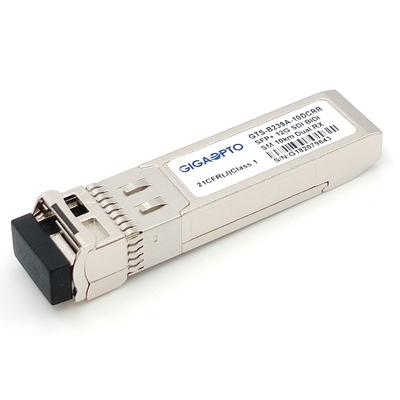

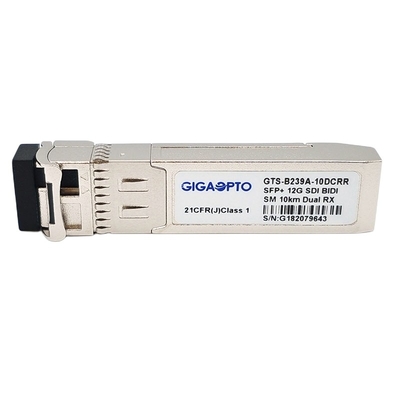

12G SDIの二重受信機SFP BiDi非1つの繊維10kmの単信LCコネクターMSA Pinout
機能仕様書
| 部品番号 | GTS-B239A-10DCRR | データ転送速度 | 11.88Gb/s |
| 製品カテゴリ | 12G-SDI二重受信機モジュール | MSA/Non-MSA | 非MSA |
| パッケージのタイプ | SFP+二方向2Rx | 温度 | 70°C （32に158°F）への0 |
| 波長 | 1270nm-Rx1/1330nm-Rx2 | 最高繊維の長さ | 10km |
| 繊維のコネクター | 単信LC | 繊維のタイプ | SMF |
| 送信機のタイプ | N/A | 受信機のタイプ | PIN |
| 電源電圧 | 3.3V | 現在の供給 | 260mA |
| Rx Sen.@ 11.88Gbps | <-11dbm> | Rx Sen.@ 5.94Gbps | <-13dbm> |
| Rx Sen.@ 2.97Gbps | <-15dbm> | Rxの積み過ぎ | >1.0dBm |
| DOM | デフォルトとしてサポート | 保証の時間 | 36月 |
| OEM/ODM | 支えられる | 重量 | 0.025kg |
| 議定書 | SMPTE ST 259、SMPTE ST 344、SMPTEST292-1/2、SMPTEST 424、SMPTE ST 2081-1およびSMPTE ST 2082-1 | ||
記述
二方向の二重受信機の光学モジュールが12G-SDIビデオ ブロードキャスト ネットワーク リンクのために設計されているGigaoptoのGTS-B239A-10DCRRは単モード繊維（SMF）に10kmまで達する。
それは1ボーザに2フォトダイオードを統合し、1繊維で単信LCのコネクターによって解決を受け取るために配置することができる。
受信機モジュールはSMPTE ST 2082-1 （12G UHD-SDI）、ST 2081-1 （6G UHD-SDI）、ST424 （3G SDI）、ST 292-1 （HD-SDI）、およびST259 （SD-SDI）と迎合的である。
実時間デジタル診断監視機能はSFF-8472によって履行を怠られるようにI2Cによって利用できる。
特徴
SD/HD/3G/6G/12G-SDI SFPの二重受信機モジュール
ST 259、ST 292-1、互換性があるST 424、ST-2081およびST-2082
より低いEMIのための金属のエンクロージャ
送信機なしの2チャネルPINの受信機
間隔10kmまで
SD-SDI、HD-SDI、3G-SDI、6G-SDIおよび12G-SDIのためのSDIの病理学パターンを支える
単信LCのコネクター
モジュールのreclockerを使って
単一3.3V電源
ホットプラグ対応SFPの足跡
作動の場合温度:+70°Cへの0
迎合的な、無鉛RoHS-6
適用
SMPTE ST 259、SMPTE ST 344、SMPTEST292-1/2、SMPTEST 424、SMPTE ST 2081-1およびSMPTE ST 2082-1信号のための連続デジタル繊維の輸送システム
UHDTV/HDTV/SDTVサービス インターフェイス
PIN定義
