商品の詳細:
|
| 製品名: | 6G SDI SMPTE SFP | データ レート: | 50Mbps~6Gbps |
|---|---|---|---|
| モジュールのタイプ: | SFP | コネクターのタイプ: | LC |
| ケーブルの間隔: | 10km | キーワード: | 6Gbpsビデオ トランシーバー モジュール |
| ハイライト: | 1310nmビデオ トランシーバー モジュール,10kmのビデオ トランシーバー モジュール,sfp 6g |
||

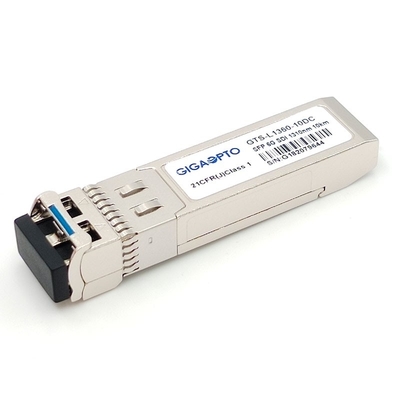

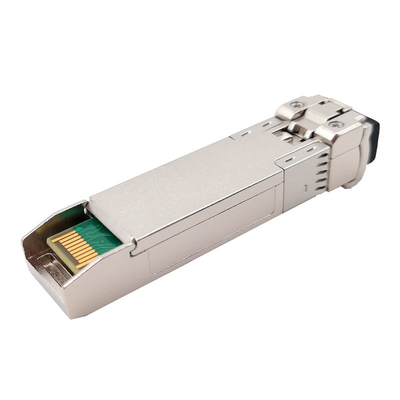

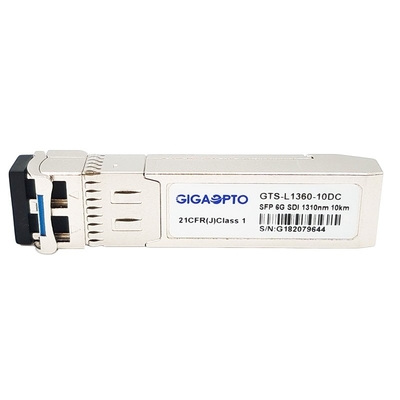

SMPTE 6Gデジタルのビデオ トランシーバーはDOM MSA繊維1310nm 10km二倍になる
記述
この6Gbps二重繊維のビデオ トランシーバーは高性能、単一モード繊維上の2チャンネルのビデオ伝送の塗布のための費用効果が大きいモジュールである。
それは50Mbpsからの5.94Gbpsにデータ転送速度を支え、強い性能のためにSMPTE259M、SMPTE 344M、SMPTE 292M、SMPTE 424MおよびST-2081連続率のためのSDIの病理学パターンの前でとりわけ設計されている。最高ケーブルの間隔は複式アパートLCのコネクターとの1310nm波長に10kmまで達することができる。
トランシーバーは3つのセクションから成っている:DFBレーザー、TRANSインピーダンス前置増幅器（TIA）によって統合されるPINフォトダイオードおよびDDMのためのMCUの制御装置が付いているトランシーバーIC。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。トランシーバーはSFPのMulti-Source一致（MSA）およびSFF-8472と互換性がある。
6Gb/s MSA 1310nm 10km DOM LC SMFの送信機及び受信機ビデオ病理学パターン トランシーバー モジュールの機能仕様書
| 製品名 | 6G SDI SMPTE SFP | データ転送速度 | 50Mbps~5.94Gb/s |
| モジュールのタイプ | トランシーバー | MSA/Non-MSA | MSA |
| 形式要素 | SFP | 温度較差 | 作動:70°C （32に158°F）への0 |
| 波長 | 1310nm | ケーブル伝達 | 10km |
| 繊維のコネクター | LC | 繊維のタイプ | SMF |
| 送信機のタイプ | DFB | 受信機のタイプ | PIN |
| 送信機力 | -5 | -2 dBm | 絶滅の比率 | > 7 dB |
| 受信機の感受性 | < -14="" dBm=""> | 受信機の積み過ぎ | > +0.5 dBm |
| DOM | デフォルトとしてサポート | 保証の時間 | 36か月 |
| OEM/ODM | デフォルトとしてサポート | 部品番号 |
GTS-L1360-10DC |
| ビデオ病理学パターン サポート | はい | ||
| 適用 | 4Kビデオ（6G超SDI）光シグナル伝達、 SMPTE 424M/297M （1080p-2.97Gbps）、 SMPTE 292M/297M （HDTV1.485Gbps）、 SMPTE 259M/297M （SDTV-270Mbps）、 6Gbpsオプティカル リンクまで | ||
特徴
GigaoptoのSMPTE 6Gデジタルのビデオ トランシーバー、単一TX、単一RX、二重RXおよび二重TXシリーズの順序情報:0-70°C実用温度範囲
| 部品番号 | 記述-6G SMPTE | 形式要素 | 間隔（KM） | モジュールのタイプ | MSA |
| GTS-L1360-10DC | 1310nmはLCのトランシーバー モジュールを二重にする | SFP+ | 10km | トランシーバー | MSA |
| GTS-Cxx60-10DC | CWDM SFP 1270nm-1450nm二重LCのトランシーバー モジュール | SFP+ CWDM | 20km | トランシーバー | MSA |
| GTS-B3560-10DC | BIDI TX1310nm RX1550nmのトランシーバー モジュール | SFP+ BiDi | 10km | トランシーバー | MSA |
| GTS-B5360-10DC | BIDI TX1550nm RX1310nmのトランシーバー モジュール | SFP+ BiDi | 10km | トランシーバー | MSA |
| GTS-L1360-10DCT | 1310nm LCの単一の送信機モジュール | SFP+ | 10km | 単一の送信機 | MSA |
| GTS-L1360-10DCTN | 1310nm LCの単一の送信機モジュール | SFP+ | 10km | 単一の送信機 | 非MSA |
| GTS-Cxx60-10DCT | CWDM 1270nm-1450nm LCの単一の送信機モジュール | SFP+ CWDM | 20km | 単一の送信機 | MSA |
| GTS-Cxx60-10DCTN | CWDM SFP 1270nm-1450nm LCの単一の送信機モジュール | SFP+ CWDM | 20km | 単一の送信機 | MSA |
| GTS-LXX60-10DCR | 6G SDI SMPTE SFP PIN LCの単一の受信機モジュール | SFP+ | 10km | 単一の受信機 | MSA |
| GTS-LXX60-10DCRN | 6G SDI SMPTE SFP PIN LCの単一の受信機モジュール | SFP+ | 10km | 単一の受信機 | 非MSA |
| GTS-L3360-10DCTT | 1310nm二重LC二重送信機モジュール | SFP+ | 10km | 二重送信機 | 非MSA |
| GTS-B3460-10DCTT | TX1310nm TX1490nm BIDI LCの二重送信機モジュール | SFP+ BiDi | 10km | 二重送信機 | 非MSA |
| GTS-LXX60-10DCRR | 6G SDI SMPTE SFP PINの二重LC二重受信機モジュール | SFP+ | 10km | 二重受信機 | 非MSA |
| GTS-B3460-10DCRR | RX1310nm RX1490nm PIN BIDI LCの二重受信機モジュール | SFP+ BiDi | 10km | 二重受信機 | 非MSA |
6G-SDI:この標準は5.940 Gb/sまたは5.940/1.001 Gb/s.の総ペイロードが付いている信号の輸送のためのビット-直列データ構造、電気的信号および同軸ケーブルインターフェイスを定義する。この標準はまた電気および物理的特性を指定する
同軸ケーブルおよびコネクターの。この標準は単一リンク6 Gb/s [わずかな] SDIビット-直列インターフェイスにキャリッジ2160ラインおよび1080ラインのイメージのフォーマットおよび準の補助的なデータのための複数の地図を描くモードを定義する。
