商品の詳細:
|
| 製品名: | SDI SFPのトランシーバー モジュール | 帯域幅: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| 中心の波長: | 1310nm | 光学部品: | FP/PIN |
| コネクター: | 二重LC | ケーブルの間隔: | 2km |
| 保証: | 3年 | キーワード1: | 3G SDI SFP 2km、OEM SDI SFP |
| キーワード2: | SMPTE 3G SFPのトランシーバー |

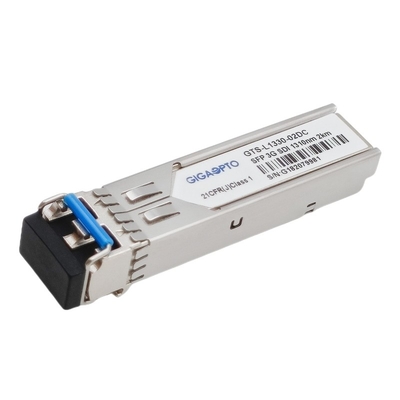

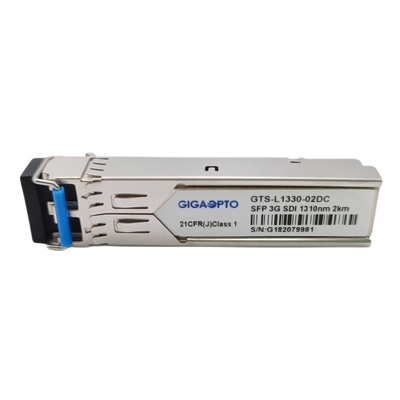

SMPTE 3G SDI SFPのトランシーバー1310nm 2km二重LCの光トランスミッタ+受信機モジュールMSA Pinout
機能仕様書
| 製品名 | SMPTE 3G SFPのトランシーバー | 帯域幅 | 50Mbit/s - 2.97Gbit/s |
| モジュールのタイプ | 送信機+受信機 | MSA/Non-MSA | MSA |
| 形式要素 | SFP | 温度較差 | 商業/産業 |
| 中心の波長 | 1310nm | 最高の範囲 | 10km |
| 繊維のコネクター | 二重LC | 繊維のタイプ | SMF |
| 送信機のタイプ | FP | 受信機のタイプ | PIN |
| 送信機力 | -8 | 0dBm | Rxの感受性（SD-SDI） | < -16dBm=""> |
| Rxの感受性（HD-SDI） | < -15dBm=""> | ||
| Rxの感受性（3G-SDI） | < -14dBm=""> | ||
| 絶滅の比率 | > 5dB | 受信機の積み過ぎ | > -3dBm |
| パワー消費量 | ≤1W | 保証の時間 | 3年 |
| DOM/DDM | デフォルトとしてサポート | OEM/ODM | はい |
| ビデオ病理学パターン サポート | SMPTE259M、SMPTE 344M、SMPTE 292MおよびSMPTE 424Mの連続率 | ||
| 承諾 | SFP MSA、SFF-8472、SMPTE 297M-2006 | ||
記述
GigaoptoのGTS-L1330-10DC SMPTE 3G SDIのビデオ トランシーバー モジュールは50Mbpsからの単モード繊維最高伝達リンク2kmまで上の2.97Gbpsへの送信/受信のデータ転送速度に設計され、強い性能のためにSMPTE259M、SMPTE 344M、SMPTE 292MおよびSMPTE 424Mの連続率のためのSDIの病理学パターンの前でとりわけ設計されている。モジュールはSMPTE 297M-2006に完全に準拠している。
トランシーバーは3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合されるFPレーザーの送信機、PINフォトダイオード。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
この3G SDI SFPはSFPのMulti-Source一致（MSA）と互換性がある。実時間デジタル診断監視機能はSFF-8472によって履行を怠られるようにI2Cによって利用できる。
特徴
適用
PIN定義
3G SDI SFPのトランシーバー、1310nm FP+PIN、2km二重LC、MSA Pinout、SD/HD/3G SDI
