商品の詳細:
|
| 製品名: | 3G-SDIトランシーバー モジュール | 速度範囲: | 50のMbit/s - 2.97 Gbit/s |
|---|---|---|---|
| 中心の波長: | 1550nm | LD/PDの部品: | DFB/PIN |
| インターフェイス: | 二重LC | ケーブルの間隔: | 40km |
| MSA/Non MSA: | MSA | 保証: | 3年 |
| キーワード1: | 3G-SDI SFP 1550nm 40km | キーワード2: | 3G SDI SFPの3G-SDIビデオ モジュール |
40km 1550ビデオ病理学パターンMSA Pinoutが付いているnm DFB/PINの送信機及び受信機のトランシーバー モジュール
機能仕様書
| 製品名 | 3G-SD/HD/3G-SDI SFP | ビット・レート | 50のMbit/s - 2.97 Gbit/s |
| モジュールのタイプ | 送信機+受信機 | MSA/Non-MSA | MSA |
| 包装 | SFP | 温度較差 | 70°C （32に158°F）への0 |
| 中心の波長 | 1310nm | 最高ケーブルの範囲 | 40km |
| コネクター | 二重LC | 繊維のタイプ | SMF |
| 送信機のタイプ | DFB | 受信機のタイプ | PIN |
| 送信機力 | -2 | +3dBm | 絶滅の比率 | > 5 dB |
| Rxの感受性@ SD-SDI | <-16dbm> | Rxの感受性@ HD-SDI | <-15dbm> |
| Rxの感受性@ 3G-SDI | <-14dbm> | 受信機の積み過ぎ | > 0dBm |
| パワー消費量 | ≤1W | DOM | デフォルトとしてサポート |
| 議定書 | SFP MSA | 保証の時間 | 3年 |
| OEM/ODM | 支えられる | 部品番号。 |
GTS-L1530-40DC |
| ビデオ病理学パターン サポート | はい | ||
| 適用 |
SMPTE 424M （2.97Gb/s） SMPTE 292M （1.485Gb/s） SMPTE 259M （270/360Mb/s） 高密度ビデオ ルーター 放送カメラ ギガビットのイーサネット、OC-48および2x繊維チャネル |
||
記述
GigaoptoのGTS-L1530-40DCのトランシーバーは波長1550nmによって単一モード繊維上の複式アパートのビデオ伝送の塗布のための高性能、費用効果が大きいモジュール及び最高伝達40kmまでである。トランシーバーは50Mbpsからの2.97Gbpsへの送信/受信のデータ転送速度に設計され、強い性能のためにSMPTE259M、SMPTE 344M、SMPTE 292MおよびSMPTE 424Mの連続率のためのSDIの病理学パターンの前でとりわけ設計されている。モジュールはSMPTE 297M-2006に完全に準拠している。トランシーバーは3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合されるDFBレーザーの送信機、PINフォトダイオード。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
それはSFP MSAのSFF-8472標準と迎合的である。作り付けのデジタル診断の監視（DDM）は実時間オペレーティング パラメータへのアクセスを可能にする。
特徴
適用
PIN定義

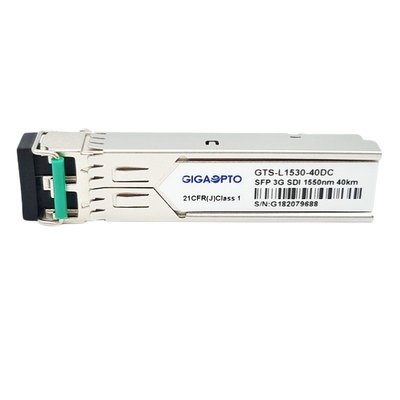

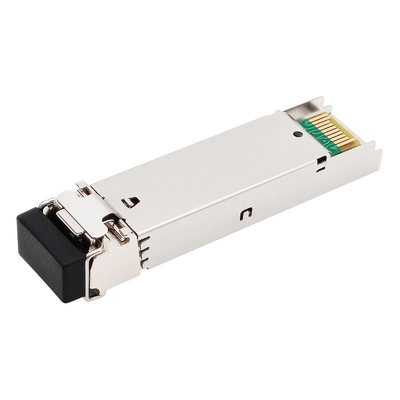

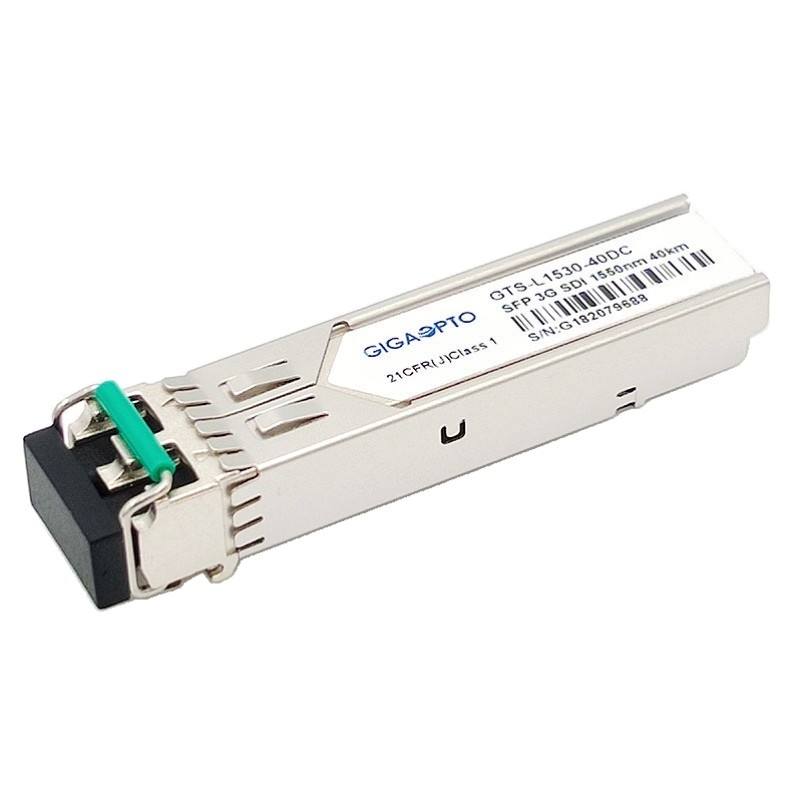

3G SDI SFPのトランシーバー、1550nm DFB+PIN、40km二重LC、MSA Pinout、SD/HD/3G SDI
