商品の詳細:
|
| 項目: | 3G SMPTEビデオCWDM SFP | 帯域幅: | 50のMbit/s - 2.97 Gbit/s |
|---|---|---|---|
| 波長/チャネル: | 1270~1610nm/C21~C61 CWDM | 光学部品: | DFB/PIN |
| インターフェイス: | 二重LC | 間隔: | 40km |
| 保証: | 36月 | キーワード1: | SD/HD/3G SDI CWDM SFP |
| キーワード2: | ST420 3G SDIのトランシーバー | ||
| ハイライト: | 3Gb/S SFPのトランシーバー モジュール,ビデオSFPのトランシーバー モジュール,CWDMのトランシーバー |
||
3G-SDI MSAビデオSFP CWDM 1271~1611nmの光学トランシーバー モジュール40km SMF LC DOM
機能仕様書
| 製品名 | 3G-SD/HD/3G-SDI SFP | 部分/数 | GTS-Cxx30-40DC |
| 帯域幅 | 50 Mbps - 2.97 Gbps | MSA Pinout | はい |
| モジュール タイプ | 送信機+受信機 | 環境 | 作動:0°Cへの70°C |
| 波長チャネル | CWDM （1270~1610） nm | 最高の範囲 | 40km |
| コネクターのタイプ | 二重LC | 媒体 | SMF G.652 |
| 送信機のタイプ | DFB CWDM | PDのタイプ | PIN |
| 電源電圧 | 3.3V | 総流れ | 400mA （最高） |
| 出力電力送信機 | -2 | +3dBm | Rxの感受性（SD-SDI） | < -20dB=""> |
| Rxの感受性（HD-SDI） | < -20dB=""> | ||
| Rxの感受性（3G-SDI） | < -20dB=""> | ||
| 絶滅の比率 | >5.0dB | RXの積み過ぎ | > 0dBm |
| 病理学パターン | デフォルト | DDMI | はい |
| 保証の時間 | 3年 | OEM/ODM | 支えられる |
| 適用 | SMPTE 424M （2.97Gb/s）、SMPTE 292M （1.485Gb/s）、SMPTE 259M （270/360Mb/s）、高密度ビデオ ルーター、放送カメラ、ギガビットのイーサネット、OC-48および2x繊維チャネル | ||
デジタル ビデオの記述3つのGCWDMSFP1270nm~1610nm 40kmのトランシーバー シリーズ
この3G-SDI CWDM SFPのトランシーバー モジュールは50Mbpsからの2.97Gbpsへのデュアル・チャネル送信/受信のデータ転送速度のために設計され、強い性能のためにSMPTE259M、SMPTE 344M、SMPTE 292MのためのSDIの病理学パターンの前でとりわけ設計され、SMPTE 424Mの連続率は、最高の伝送距離複式アパートLCのコネクターが付いている単モード繊維（SMF）に40kmまで達することができる。
このモジュールはCWDMの波長のわずかな波長で作動する。1270nmから1610nmに、各ステップ20nmの利用できる18の中心の波長がこれ新しい繊維の繊維を加えないで既存のビデオ光学下部組織の帯域幅を増加するのを助ける顧客がある
トランシーバーは3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合されるDFBレーザーの送信機、PINフォトダイオード。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
それは熱いプラグの機能を許可するSFP 20ピン コネクターとある。デジタル診断機能はI2Cによって利用できる。
モジュールはSMPTE 297M-2006に完全に準拠している。

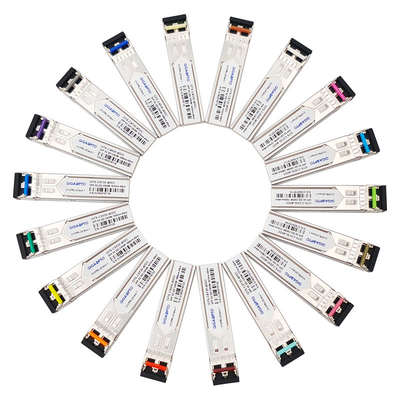

発注情報
| 部品番号 | 記述デジタル ビデオ3G CWDM | CWDMチャネル | 範囲 | MSA | 掛け金色 |
| GTS-C2730-40DC | 3G-SDI CWDM SFP | 1270nm/- C27 | 40km | Y | 薄紫 |

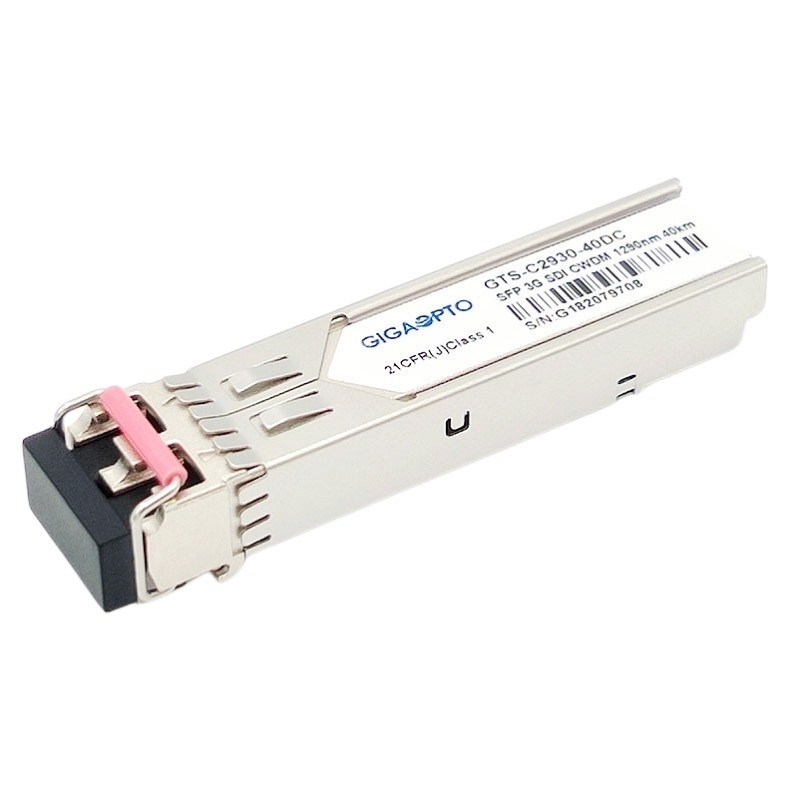

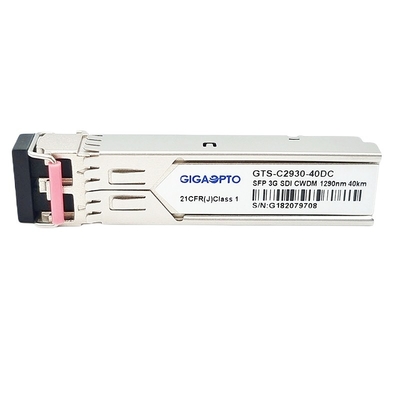

| GTS-C2930-40DC | 3G-SDI CWDM SFP | 1290nm/- C29 | 40km | Y | スカイ ブルー |
| GTS-C3130-40DC | 3G-SDI CWDM SFP | 1310nm/- C31 | 40km | Y | 黄色緑 |
| GTS-C3330-40DC | 3G-SDI CWDM SFP | 1330nm/- C33 | 40km | Y | 黄色黄土色 |
| GTS-C3530-40DC | 3G-SDI CWDM SFP | 1350nm/- C35 | 40km | Y | ピンク |
| GTS-C3730-40DC | 3G-SDI CWDM SFP | 1370nm/- C37 | 40km | Y | ベージュ色 |
| GTS-C3930-40DC | 3G-SDI CWDM SFP | 1390nm/- C39 | 40km | Y | 白い |
| GTS-C4130-40DC | 3G-SDI CWDM SFP | 1410nm/- C41 | 40km | Y | 銀 |
| GTS-C4330-40DC | 3G-SDI CWDM SFP | 1430nm/- C43 | 40km | Y | 黒い |
| GTS-C4530-40DC | 3G-SDI CWDM SFP | 1450nm/- C45 | 40km | Y | 黄橙色 |
| GTS-C4730-40DC | 3G-SDI CWDM SFP | 1470nm/- C47 | 40km | Y | 灰色 |
| GTS-C4930-40DC | 3G-SDI CWDM SFP | 1490nm/- C49 | 40km | Y | Vlolet |
| GTS-C5130-40DC | 3G-SDI CWDM SFP | 1510nm/- C51 | 40km | Y | 青 |
| GTS-C5330-40DC | 3G-SDI CWDM SFP | 1530nm/- C53 | 40km | Y | 緑 |
| GTS-C5530-40DC | 3G-SDI CWDM SFP | 1550nm/- C55 | 40km | Y | 黄色 |
| GTS-C5730-40DC | 3G-SDI CWDM SFP | 1570nm/- C57 | 40km | Y | オレンジ |
| GTS-C5930-40DC | 3G-SDI CWDM SFP | 1590nm/- C59 | 40km | Y | 赤い |
| GTS-C6130-40DC | 3G-SDI CWDM SFP | 1610nm/- C61 | 40km | Y | ブラウン |
特徴
適用
PIN定義
3G SMPTEビデオCWDM SFP、1270nm-1610nm、40km二重LC、MSA Pinout
