商品の詳細:
|
| 製品名: | 3Gデジタル ビデオBiDi SFP | 帯域幅: | 50 Mbps - 2.97 Gbps |
|---|---|---|---|
| 波長: | 1310nm-TX/1550nm-RX | 光学部品: | DFB+PIN |
| コネクター: | 単信LC | 伝達: | 3G-SDIのための10km |
| 保証: | 3年 | キーワード1: | SD/HD/3G SFP BiDiのトランシーバー モジュール |
| キーワード2: | 3G SDI BiDi 1310nm/1550nm 10km | ||
| ハイライト: | MSA SFP BiDi,ビデオSFP BiDi,10kmのトランシーバー モジュール |
||

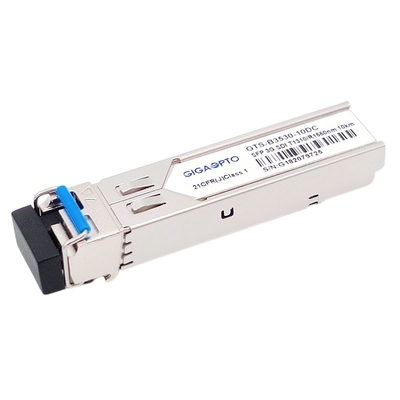

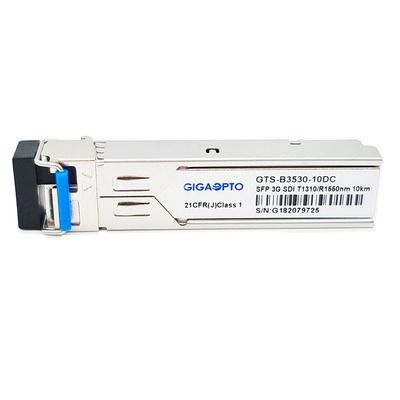

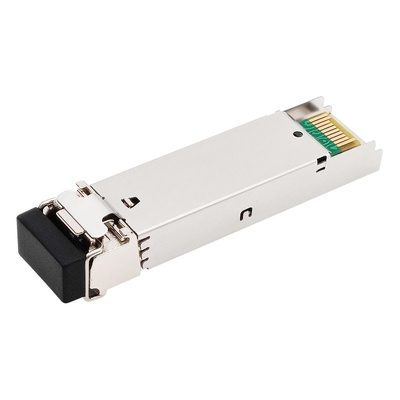

3G BiDi SFP 1310nm-TX/1550nm-RX 10km SD/HD/3G-SDI LC SMF DMI MSA Pinoutのためのビデオ病理学パターン トランシーバー モジュール
機能仕様書
| 製品名 | 3Gデジタル ビデオBiDi SFP | 部分/数 | GTS-B3530-10DC |
| データ転送速度 | 2.97Gb/s | MSA Pinout | はい |
| モジュール タイプ | トランシーバー | 作動の臨時雇用者。 | 0°Cへの70°C |
| 波長 | 1310nm-TX/1550nm-RX | 間隔 | 10km |
| コネクター | LC | 媒体 | SMF |
| 送信機のタイプ | DFB BiDi | 受信機のタイプ | PIN |
| 電源電圧 | 3.3V | 総現在（典型的） | 200mA |
| TXの光学力 | -5~0dBm | 感受性を受け取りなさい | < -18dB=""> |
| 絶滅の比率 | >5.0dB | Powerbudget | 13dB |
| 病理学パターン | デフォルト | 診断 | はい |
| OEM/ODM | 支えられる | Warrnty | 3年 |
| 適用 | SD/HD/3G SDI | ||
記述
GigaoptoのGTS-B3530-10DCはSMPTE 297-2006で定義されたように光学連続ディジタル信号を送受信するように設計されている1つの繊維二方向SFPの光学トランシーバー モジュールである。
トランシーバーは50Mbpsからの2.97Gbpsへの送信/受信のデータ転送速度に設計され、SMPTE 259M、SMPTE 344M、SMPTE 292MのためのSDIの病理学パターンを支え、SMPTE 424Mの連続率は、10のkmの最高の間隔単信LCのコネクターが付いている単モード繊維（SMF）上の3Gbps病理学信号と達成可能である
トランシーバーは3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）によって統合される1310nm DFBレーザーの送信機、1550nm PINフォトダイオードReclockerおよびMCUのコントローラー。トランシーバーは熱いプラグの機能を許可するSFP+ 20ピン コネクターとSFPのMulti-Source一致（MSA）と迎合的、それあるである。デジタル診断機能はI2Cによって利用できる。
特徴
適用
PIN定義
