商品の詳細:
|
| 製品名: | 3G SMPTE BiDiの光学トランシーバー | 帯域幅: | 50Mb/s - 2.97Gb/s |
|---|---|---|---|
| 波長: | TX1550nm/RX1310nm | 部品: | DFB Laser/PIN |
| コネクター: | 単信LC | 間隔: | 3G-SDIのための10km |
| キーワード1: | SD/HD/3G SFP BiDiモジュール | キーワード2: | SD/HD/3Gの放送SFP |
| ハイライト: | 3Gb/S単一モードBiDi SFP,10kmの単一モードBiDi SFP,BiDi SFPモジュール |
||

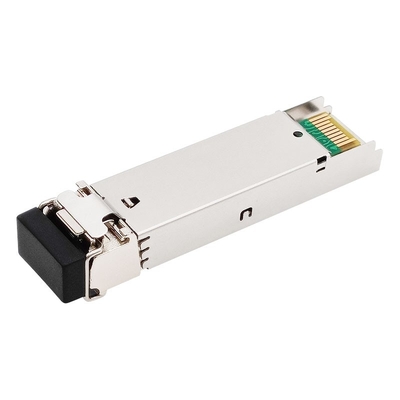

SD/HD/3G-SDI LC SMF DDMのための3Gbps MSA SMPTE SFP BiDi TX1550nm/RX1310nm 10kmの送信機そして受信機モジュール
機能仕様書

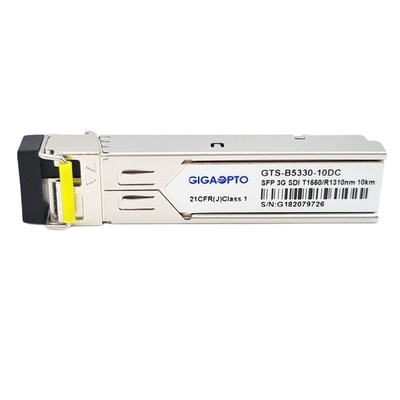

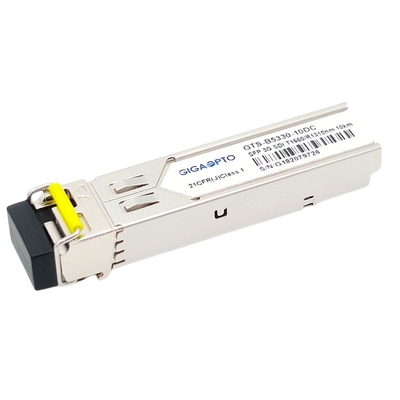

| 製品名 | 3G SMPTE BiDi SFP | 部分/数 | GTS-B5330-10DC |
| ビット・レート | 50Mbit/s - 2.97Gbit/s | MSA Pinout | はい |
| モジュール タイプ | 送信機+受信機 | 臨時雇用者。 | Com. |
| 波長 | TX1550nm/RX1310nm | 繊維の間隔 | 10km |
| コネクター | 単信LC | 繊維のタイプ | SMF |
| LDのタイプ | DFB BiDi | PDのタイプ | PIN |
| 電源電圧 | 3.3V | 総現在（典型的） | 200mA |
| TX力（dBm） | -5~0dBm | SMPTE 424Mのための感受性2.97 Gb/s | < -18dBm=""> |
| SMPTE 292Mのための感受性1.485 Gb/s | < -20dBm=""> | ||
| 絶滅の比率 | >5.0dB | パワー予算 | 12dB |
| 病理学パターン | サポート | DDM | はい |
| レーザーの安全 | クラス1 | OEM/ODM | 支えられる |
| 議定書 | SFP MSA | ||
| 適用 | SD/HD/3G SDI | ||
記述
GigaoptoのGTS-B5330-10DCはSMPTE 297-2006で定義されたように光学連続ディジタル信号を送受信するように設計されている1つの繊維二方向SFPの光学トランシーバー モジュールである。
トランシーバーは50Mbpsからの2.97Gbpsへの送信/受信のデータ転送速度に設計され、SMPTE 259M、SMPTE 344M、SMPTE 292MのためのSDIの病理学パターンを支え、SMPTE 424Mの連続率は、10のkmの最高の間隔単信LCのコネクターが付いている単モード繊維（SMF）上の3Gbps病理学信号と達成可能である
それは1550nm DFBレーザーの送信機とある。セクションが統合された1310nm探知器の前置増幅器を使用する受信機は光学ヘッダーおよび制限後アンプICに取付けた。
トランシーバーは熱いプラグの機能を許可するSFP+ 20ピン コネクターとSFPのMulti-Source一致（MSA）と迎合的、それあるである。デジタル診断機能はI2Cによって利用できる。
注:この二方向の単位は補色主波長の別のトランシーバーかネットワーク設備によって使用されなければならない。
特徴
適用
PIN定義
