商品の詳細:
|
| 製品名: | SD/HD/3G SDI二方向SFPのトランシーバー | データ転送速度: | 3Gb/s |
|---|---|---|---|
| 波長: | TX1310nm/RX1550nm | 部品: | DFB + PIN |
| インターフェイス: | LC | 範囲: | 3G-SDIのための40km |
| 保証: | 3年 | OEM/ODM: | 支えられる |
| キーワード: | SD/HD/3G SFP BiDiのトランシーバー モジュール | ||
| ハイライト: | SDIビデオSFPのトランシーバー,3GビデオSFPのトランシーバー,SDIのトランシーバー |
||

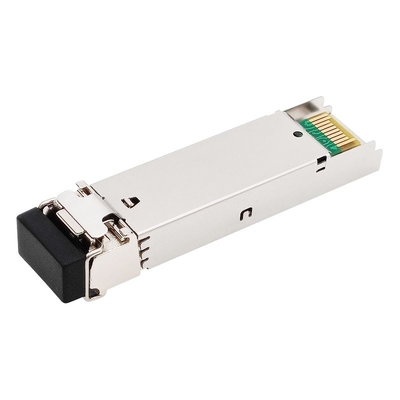

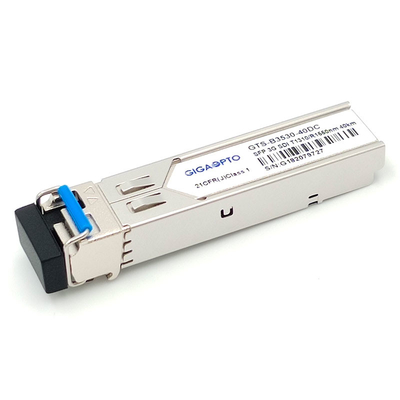

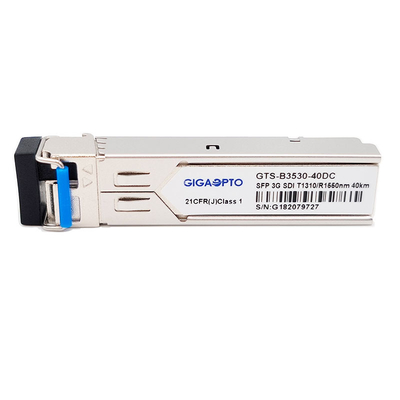

SD/HD/3G SDIビデオSFP BIDI LC TX1310nm RX1550nm 40kmのトランシーバー モジュールMSA
機能仕様書
| 製品名 | 3G SDI二方向SFP | 部品番号 | GTS-B3530-40DC |
| データ転送速度 | 2.97Gb/s | MSA/Non-MSA Pinout | MSA |
| モジュール タイプ | トランシーバー | 作動の臨時雇用者。 | 0°Cへの70°C |
| 波長 | TX1310nm/RX1550nm | 最高の光学間隔 | 40km |
| コネクター | LC単信UPC | ケーブル タイプ | SMF |
| 送信機のタイプ | DFB BiDi | 受信機のタイプ | PIN |
| 電源電圧 | 3.3V | 総現在（最高） | 450mA |
| TXの光学力 | -2~ +3dBm | Rxの感受性（3G-SDI） | < -18dB=""> |
| Rxの感受性（HD-SDI） | < -21dB=""> | ||
| Rxの感受性（SD-SDI） | < -22dB=""> | ||
| 絶滅の比率 | >5.0dB | 積み過ぎ | > 0dBm |
| 病理学パターン | サポート | DDM | はい |
| OEM/ODM | 支えられる | 保証 | 3年 |
| 適用 | 連続デジタル・インターフェイス（SDI）の標準 SMPTE 297-2006の多用性がある電気光学インターフェイス 遠隔デジタル表示装置か保証監視サーベイランス制度 専門のビデオ放送 デジタル映画館システム |
||
記述
GigaoptoのGTS-B3530-40DCはSMPTE 297-2006で定義されたように光学連続ディジタル信号を送受信するように設計されている1つの繊維のBiDi SFPの光学トランシーバー モジュールである。
トランシーバーは50Mbpsからの2.97Gbpsへの送信/受信のデータ転送速度に設計され、SMPTE 259M、SMPTE 344M、SMPTE 292MのためのSDIの病理学パターンを支え、SMPTE 424Mの連続率は、40のkmの最高の間隔単信LCのコネクターが付いている単モード繊維（SMF）上の3Gbps病理学信号と達成可能である
それは1310nm DFBレーザーの送信機とある。セクションが統合された1550nm探知器の前置増幅器を使用する受信機は光学ヘッダーおよび制限後アンプICに取付けた。
トランシーバーは熱いプラグの機能を許可するSFP+ 20ピン コネクターとSFPのMulti-Source一致（MSA）と迎合的、それあるである。デジタル診断機能はI2Cによって利用できる。
注:この二方向の単位は別のトランシーバー（私達のGTS-B5330-40DC）または補色主波長のネットワーク設備によって使用されなければならない。
特徴
適用
PIN定義
