商品の詳細:
|
| 製品名: | 3G SDI BiDi SFPのトランシーバー | ビットレート: | 50 Mb/s - 2.97 Gb/s |
|---|---|---|---|
| 波長: | TX1550nm/RX1310nm | 部品: | DFB Lase、PIN |
| コネクター: | 単信LC | 間隔: | 3G-SDIのための40km |
| 保証: | 3年 | OEM/ODM: | 支えられる |
| キーワード: | 3Gデジタル ビデオSFP | ||
| ハイライト: | RX1310nmの送信機の受信機モジュール,TX1550nmの送信機の受信機モジュール,SMPTE SFP |
||

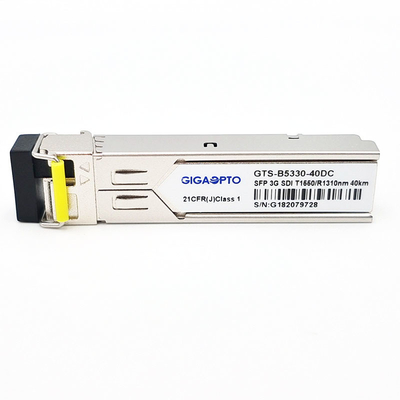

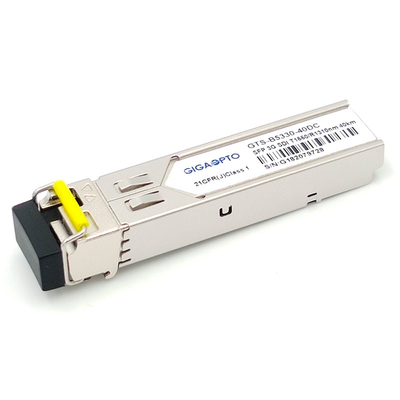

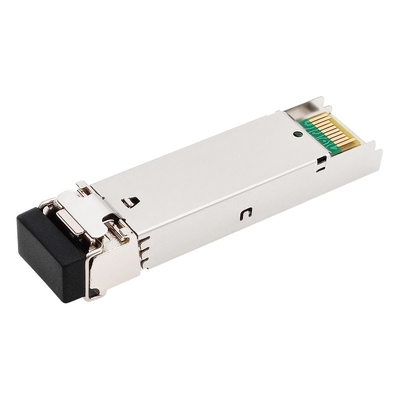

3Gb/s BiDi SFP TX1550nm/RX1310nm 40km SD/HD/3G-SDI LC SMF DDM MSA Pinoutのためのビデオ病理学パターン トランシーバー モジュール
機能仕様書
| 製品名 | 3G SDI BiDi SFP | 部分/数 | GTS-B5330-40DC |
| ビット・レート | 50Mb/s - 2.97Gb/s | ピン アサイン | MSA |
| モジュールのタイプ | 送信機+受信機 | 温度 | Com. |
| 波長 | TX1550nm/RX1310nm | 繊維の間隔 | 40km @ G.652 |
| インターフェイス | 単信LC | 繊維のタイプ | 単モード繊維 |
| 送信機のタイプ | DFB BiDi | 受信機のタイプ | PIN |
| 供給電圧 | 3.3V | 現在（最高） | 450mA |
| TXの光学力 | -2~ +3dBm | Rxの感受性（3G-SDI） | < -18dB=""> |
| Rxの感受性（HD-SDI） | < -21dB=""> | ||
| Rxの感受性（SD-SDI） | < -22dB=""> | ||
| 絶滅の比率 | >5.0dB | 受信機の飽和 | > 0dBm |
| 病理学パターン | デフォルト | 実時間診断 | 支えられる |
| OEM/ODM | 支えられる | 議定書 | SFP MSA |
| 適用 | SMPTE 297-2006の迎合的な電気に光学インターフェイス高密度ビデオ ルーター | ||
記述
GigaoptoのGTS-B5330-40DCはSMPTE 297-2006で定義されたように光学連続ディジタル信号を送受信するように設計されている1つの繊維のBiDi SFPの光学トランシーバー モジュールである。
トランシーバーは50Mbpsからの2.97Gbpsへの送信/受信のデータ転送速度に設計され、SMPTE 259M、SMPTE 344M、SMPTE 292MのためのSDIの病理学パターンを支え、SMPTE 424Mの連続率は、40のkmの最高の間隔単信LCのコネクターが付いている単モード繊維（SMF）上の3Gbps病理学信号と達成可能である
それは1310nm DFBレーザーの送信機とある。セクションが統合された1550nm探知器の前置増幅器を使用する受信機は光学ヘッダーおよび制限後アンプICに取付けた。
トランシーバーは熱いプラグの機能を許可するSFP+ 20ピン コネクターとSFPのMulti-Source一致（MSA）と迎合的、それあるである。デジタル診断機能はI2Cによって利用できる。
注:この二方向の単位は別のトランシーバー（私達のGTS-B3530-40DC）または補色主波長のネットワーク設備によって使用されなければならない。
特徴
適用
PIN定義
