商品の詳細:
|
| 製品名: | 3G SDIビデオSFP TX | ビット・レート: | 3Gb/s |
|---|---|---|---|
| 波長（TX）: | 1310nm | ピン アサイン: | MSA |
| 光コネクタ: | LC | 間隔: | 10km |
| DDM: | 肯定 | 保証: | 3年 |
| キーワード: | 3Gデジタルのビデオ単一の送信機 | ||
| ハイライト: | 10km SDI SFP,TX1310nm SDI SFP,SD SDIの送信機 |
||

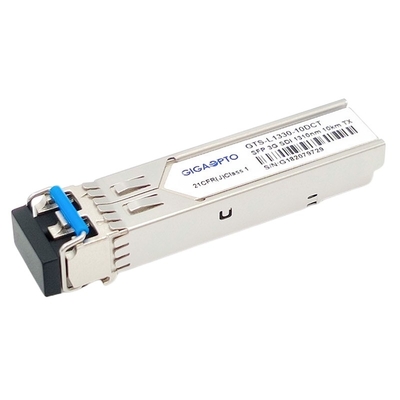

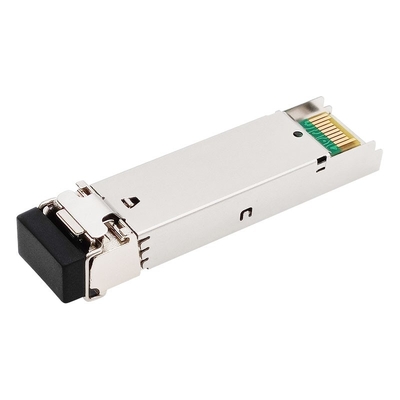

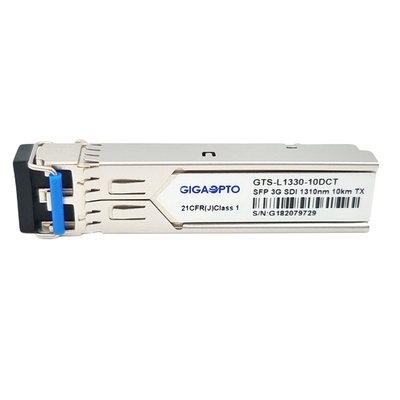

3Gb/s 1310nm 10km DOM LC SMFの単一の送信機ビデオ病理学パターン トランシーバー モジュールMSA Pinout
機能仕様書
| 製品名 | 3G SDIビデオSFP TX | 部品番号 | GTS-L1330-10DCT |
| 帯域幅 | 50 Mb/s - 2.97 Gb/s | MSA/Non-MSA | MSA |
| モジュール タイプ | 単一の送信機 | 温度較差 | 85°Cへの70°C/-20への0 |
| 波長（TX） | 1310nm | 繊維の間隔 | 10km |
| コネクターのタイプ | LC | ケーブル タイプ | SMF G.652 |
| 送信機のタイプ | DFB | 受信機の部品 | N/A |
| 電源電圧 | 3.3V | 総現在（最高） | 400mA |
| TXの光学力 | -7~0dBm | 絶滅の比率 | >5.0dB |
| 病理学パターン | デフォルトとしてサポート | デジタル診断 | デフォルトとしてサポート |
| OEM/ODM | はい | 議定書 | SFP MSA |
| 適用 | HD-SDI /SD-SDI /3G-SDI | ||
記述
ビデオSFP TXの送信機モジュールが単信LCのコネクターとの1310nm波長によってSMFの10km伝達上の単一チャネルのビデオ伝送の塗布のために、それ設計されているGigaoptoのGTS-L1330-10DCT 3G SDIはSMPTE 259M、SMPTE 344M、SMPTE 292MおよびSMPTE 424Mの連続率のためのSDIの病理学パターンの前で強い性能のために50Mb/sからの2.97Gb/sにデータ転送速度を、とりわけ設計されている支える。
この送信機は2つのセクションから成っている:DFBレーザーの送信機およびMCUの制御装置。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
特徴
適用
PIN定義
注:撮映およびテレビ エンジニアの社会はSMPTEのために持っている病理学パターンが付いている高い定義映像信号を扱うための標準をショートする。SMPTEの標準は259M （SD-SDI）、344M （ED-SDI）、292M （HD-SDI）および424M （3G-SDI）を現在求める。「SMPTE 424M」はSMPTE 259M、SMPTE 344M、およびSMPTEから292Mを発展させる標準であり単一繊維ケーブル上の2.970 Gbit/sそして2.970/1.001 Gbit/sのbit-ratesを可能にする。これらのbit-ratesは50か60のfpsで1080pビデオのために十分である。
