商品の詳細:
|
| 製品名: | 3G SDIの送信機 | ビット・レート: | 3Gb/s |
|---|---|---|---|
| 波長（TX）: | 1310nm | ピン アサイン: | MSA |
| 光コネクタ: | LC | 間隔: | 10km |
| DDM: | 肯定 | 保証: | 3年 |
| キーワード: | SDIの単一の送信機 | ||
| ハイライト: | 3GビデオSFPのトランシーバー,TX1310nmビデオSFPのトランシーバー,HD SDI SFP |
||

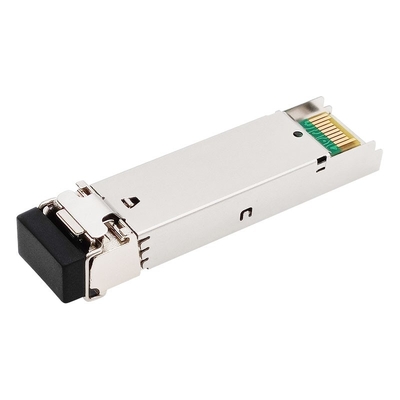

3Gb/s 1310nm 10km DOM LC SMFの単一の送信機ビデオ病理学パターン トランシーバー モジュールMSA Pinout
機能仕様書

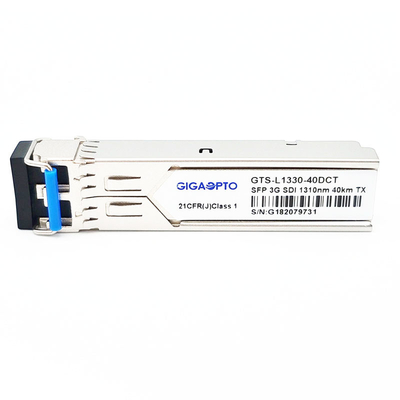

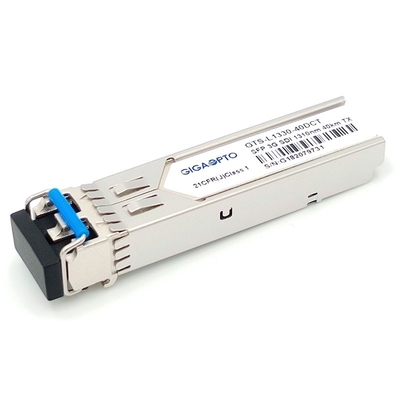

| 製品名 | 3G HD/SDI SFPの送信機 | 部品番号 | GTS-L1330-40DCT |
| 帯域幅 | 50Mbps - 2.97Gbps | ピン アサイン | MSA |
| モジュール タイプ | 単一TX | 温度較差 | コマーシャル |
| 中心の波長（TX） | 1310nm | ケーブル | 10キロメートル |
| コネクター | LCの単信 | 繊維タイプ | SMF |
| LDのタイプ | DFBレーザー | PDのタイプ | N/A |
| 電源電圧 | +3.3V | 総現在（最高） | 400mA |
| 出力電力TX | -5~0dBm | ER. | >5.0dB |
| 病理学パターン | を使って | DDMI | デフォルトとして支えられる |
| OEM/ODM | 支えられる | 議定書 | SFP MSA |
| 適用 | SMPTE 259M、SMPTE 344M、SMPTE 292MおよびSMPTE 424M | ||
記述
GigaoptoのGTS-L1330-40DCT 3G SDIの単一の送信機モジュールはSMPTE 297-2006で定義されたように光学連続ディジタル信号を送信するように設計されているデュアル・チャネル光学単一モードの送信機モジュールである。
それは50Mbpsから3Gbpsに支え、SMPTE 259M、SMPTE 344M、SMPTE 292MおよびSMPTE 424M SDI送信されるのためにとりわけ病理学パターン設計されている。
この送信機は2つのセクションから成っている:DFBレーザーの送信機およびMCUの制御装置。すべてのモジュールはクラスIのレーザーの安全の条件、それを50Mbpsからの3Gbps病理学信号との3Gbps伝達範囲40kmまでに信号を送信できる満たす。
それはSFP MSAのSFF-8472標準と迎合的な熱いプラグの機能を、十分に許可するSFP 20ピン コネクターとある。作り付けのデジタル診断の監視（DDM）は実時間オペレーティング パラメータへのアクセスを可能にする。
それは高精細度のデジタル放送適用のために適している。
特徴
適用
PIN定義
HD-SDI SD-SDI 3G-SDI SFPビデオTX1310nm 40KMの送信機だけ
注:撮映およびテレビ エンジニアの社会はSMPTEのために持っている病理学パターンが付いている高い定義映像信号を扱うための標準をショートする。SMPTEの標準は259M （SD-SDI）、344M （ED-SDI）、292M （HD-SDI）および424M （3G-SDI）を現在求める。
SMPTE 297-2006:この標準はさまざまなデータ転送速度でSDI信号の伝達そして受信のための繊維光学インターフェイスを定義する:3G | 12G
SMPTE 259M:143から360 Mb/s
SMPTE 344M:540 Mb/s
SMPTE 292: 1.485そして1.485/1.001 Gb/s
SMPTE 424M:2.97そして2.97/1.001 Gb/s
これらのbit-ratesは50か60のfpsで1080pビデオのために十分である。
