商品の詳細:
|
| 製品名: | 3Gbpsビデオ単一送信機モジュール | 帯域幅: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| 波長: | RXなしのTX-1310nm | ピン アサイン: | 非MSA Pinout |
| インターフェイス: | LCの単信 | ケーブルの範囲: | 40km |
| 温度: | コマーシャル | DDMI: | 支えられる |
| キーワード: | 3GbpsビデオSFPの光トランスミッタ | ||
| ハイライト: | LC単信ビデオSFPのトランシーバー,1310nmビデオSFPのトランシーバー,40km SFPの送信機 |
||

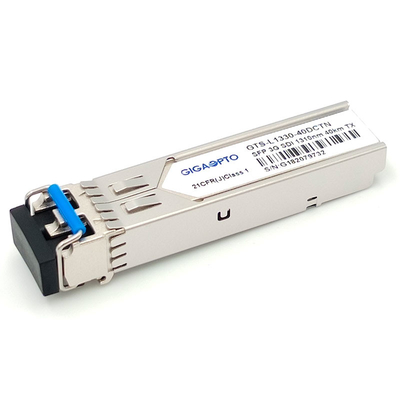

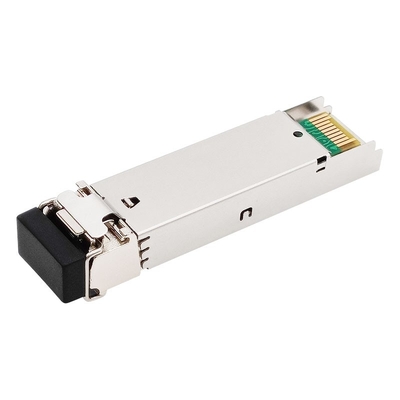

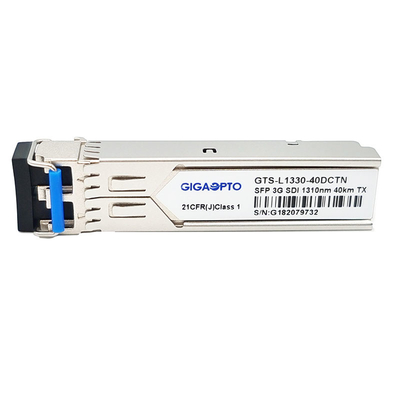

SD/HD/3G SDIのための非MSA 3G-SDI SFP Tx 1310nm 40kmのビデオ病理学パターン単一の送信機モジュールだけDDM
機能仕様書
| 製品名 | 3GbpsビデオSFPの単一送信機 | P/N | GTS-L1330-40DCTN |
| Rataをかんだ | 2.97Gb/sまで | ピン アサイン | 非MSA Pinout |
| モジュールのタイプ | 単一TX | C臨時雇用者。 | 70°Cへの0 |
| 波長（TX） | 1310nm | ケーブルの範囲 | 10km |
| 光コネクタ | LCの単信 | 媒体 | 単モード繊維 |
| 送信機 | DFBレーザー | 受信機の部品 | N/A |
| 電源電圧 | 3.3V | 現在（最高） | 350mA |
| 進水させた力 | -2~+3dBm | ER | >5.0dB |
| 病理学パターン | デフォルトとしてサポート | DDM | を使って |
| OEM/ODM | はい | MTBF | 1,000,000Hours |
| 適用 | SD/HD/3G SDI | ||
記述
単一の送信機が単信LCのコネクター、それとの1310nm波長によってSMFの40kmの間隔上の単一チャネルのビデオ伝送の塗布のために設計されているGigaoptoのGTS-L1330-40DCTN 3G SDIビデオSFPは50Mb/sからの2.97Gb/s.にデータ転送速度を支える。
この送信機はSMPTE 259M、SMPTE 344M、SMPTE 292MおよびSMPTE 424Mの連続率のためのSDIの病理学パターンの前で強い性能のためにとりわけ設計されている。
この送信機は2つのセクションから成っている:DFBレーザーの送信機およびMCUの制御装置。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
それはSFP MSAと迎合的な熱いプラグの機能を、十分に許可するSFP 20ピン コネクターとSFF-8472によって履行を怠られて利用できる実時間デジタル診断監視機能。
特徴
適用
PIN定義
注:撮映およびテレビ エンジニアの社会はSMPTEのために持っている病理学パターンが付いている高い定義映像信号を扱うための標準をショートする。SMPTEの標準は259M （SD-SDI）、344M （ED-SDI）、292M （HD-SDI）および424M （3G-SDI）を現在求める。
SMPTE 297-2006:この標準はさまざまなデータ転送速度でSDI信号の伝達そして受信のための繊維光学インターフェイスを定義する:3G | 12G
SMPTE 259M:143から360 Mb/s
SMPTE 344M:540 Mb/s
SMPTE 292: 1.485そして1.485/1.001 Gb/s
SMPTE 424M:2.97そして2.97/1.001 Gb/s
これらのbit-ratesは50か60のfpsで1080pビデオのために十分である。
