商品の詳細:
|
| 製品名: | 3GビデオSFPの単一TXモジュール | 帯域幅（Gb/s）: | 50M - 2.97G |
|---|---|---|---|
| 中心の波長: | RXなしのTX1550nm | ピン アサイン: | MSA Pin |
| 光コネクタ: | LCの容器 | 範囲: | SMFの40km |
| 臨時雇用者: | コマーシャル | キーワード: | ビデオSFP |
| ハイライト: | ビデオSFPの送信機,3Gbps SFPの送信機,1550nm SFPの送信機 |
||

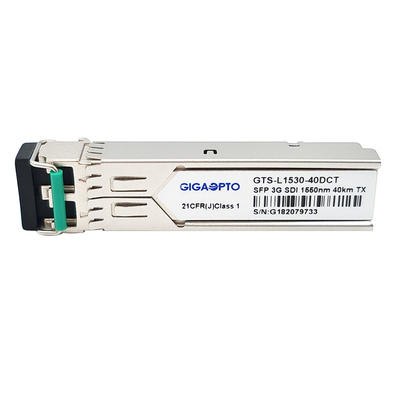

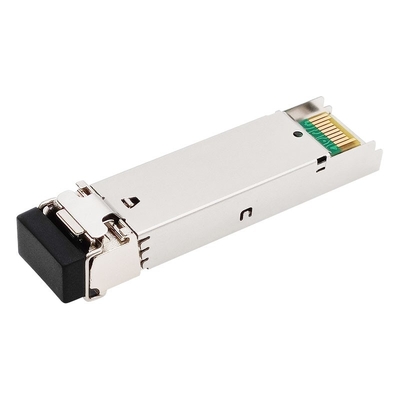

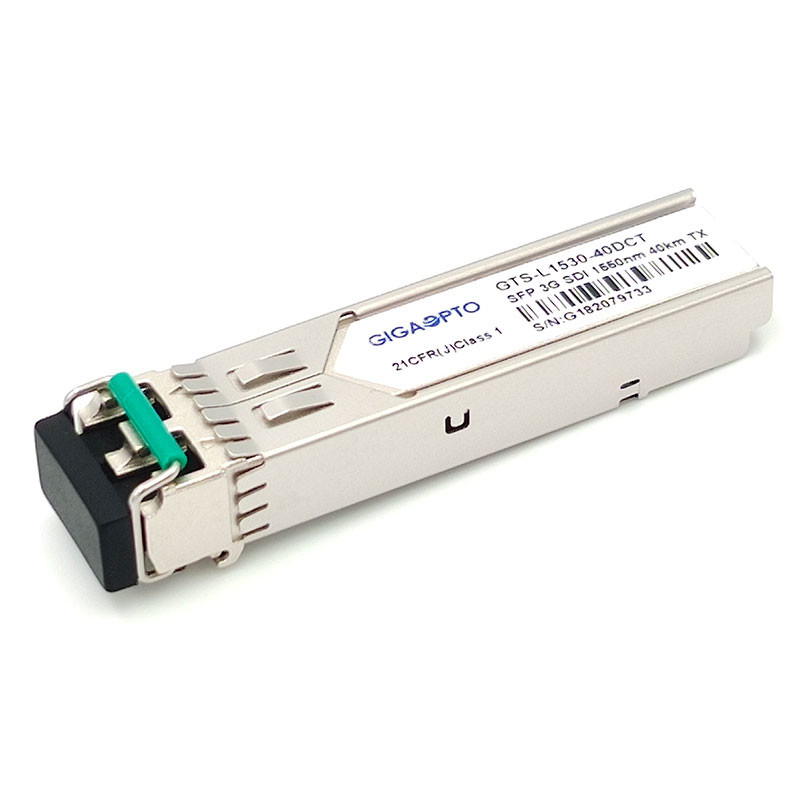

MSA 3G-SDI SFP Tx 1550nm 40kmのビデオ病理学パターン単一の送信機モジュールだけDDM
機能仕様書
| 製品名 | 単一TX 3GビデオSFP | P/N | GTS-L1530-40DCT |
| かんだRata （Gb/s）を | 2.97Gまで | ピン アサイン | MSA Pin |
| モジュールのタイプ | 単一の送信機 | 作動の臨時雇用者。 | 70°Cへの0 |
| 波長（TX） | 1550nm | 繊維の範囲 | 40km |
| 光コネクタ | LC | 繊維のタイプ | 単モード繊維 |
| 送信機 | DFBレーザー | 受信機 | N/A |
| 電源電圧 | 3.3V | 現在（最高） | 350mA |
| 進水させた力 | -2~+3dBm | ER | >5.0dB |
| 病理学パターン | デフォルトとしてサポート | DDM | を使って |
| OEM/ODM | はい | 議定書 | SFP MSA |
| 適用 | SD/HD/3G SDI | ||
記述
GigaoptoのGTS-L1530-40DCT 3GビデオSFPの単一TXモジュールは単信LCのコネクターとの1550nm波長によってSMFの40km伝達上の単一チャネルのビデオ伝送の塗布のために設計されている。それはSMPTE 259M、SMPTE 344M、SMPTE 292MおよびSMPTE 424Mの連続率のためのSDIの病理学パターンの前で強い性能のために50Mb/sからの2.97Gb/sにデータ転送速度を、この送信機とりわけ設計されている支える。
この送信機は2つのセクションから成っている:DFBレーザーの送信機およびMCUの制御装置。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
特徴
適用
PIN定義
注:撮映およびテレビ エンジニアの社会はSMPTEのために持っている病理学パターンが付いている高い定義映像信号を扱うための標準をショートする。SMPTEの標準は259M （SD-SDI）、344M （ED-SDI）、292M （HD-SDI）および424M （3G-SDI）を現在求める。
SMPTE 297-2006:この標準はさまざまなデータ転送速度でSDI信号の伝達そして受信のための繊維光学インターフェイスを定義する:3G | 12G
SMPTE 259M:143から360 Mb/s
SMPTE 344M:540 Mb/s
SMPTE 292: 1.485そして1.485/1.001 Gb/s
SMPTE 424M:2.97そして2.97/1.001 Gb/s
これらのbit-ratesは50か60のfpsで1080pビデオのために十分である。
