商品の詳細:
|
| 製品名: | 3G SMPTE SFP単一TX | ビット・レート（Gb/s）: | 50M - 2.97G |
|---|---|---|---|
| 中心の波長: | 受信機なしのTX1550nm | ピン アサイン: | 非MSA Pin |
| 光学部品: | DFBレーザー | 伝達: | SMFの40km |
| ビデオ病理学パターン サポート: | 肯定 | キーワード: | 3Gビデオ送信機 |
| ハイライト: | 非MSAビデオSFPのトランシーバー,1550nmVideo SFPのトランシーバー,SFP TX |
||
SMPTE 3Gb/s SFPの単一の送信機1550nm DFB 40kmはSD-SDI、HD-SDIおよび3G-SDI MSAのためのビデオ病理学パターンを非支える
機能仕様書
| 製品名 | 3G SMPTE SFP単一TX | 部品番号。 | GTS-L1530-40DCTN |
| かんだRata （Gb/s）を | 50M - 2.97G | ピン アサイン | 非MSA Pin |
| モジュールのタイプ | 送信機だけ | 作動の臨時雇用者。 | 0°への70° |
| 波長（TX） | 1550nm | 繊維伝達 | 40km |
| コネクターのタイプ | LC | 繊維のタイプ | SMF |
| 送信機 | DFBレーザー | 受信機 | N/A |
| 電源電圧 | 3.3V | 現在（最高） | 350mA |
| 進水させた力 | -2~+3dBm | ER | >5.0dB |
| 病理学パターン | デフォルトとしてサポート | DDM | はい |
| OEM/ODM | サポート | 議定書 | SFP MSA |
| 適用 | SD/HD/3G SDI | ||
記述

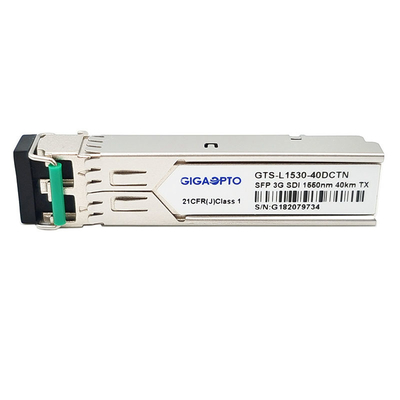

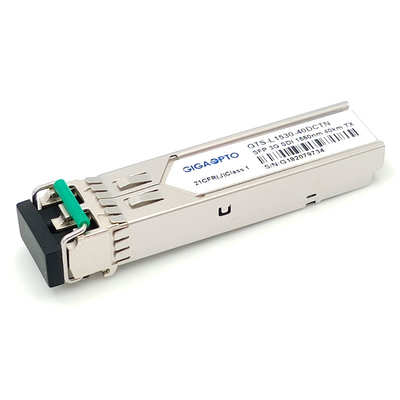

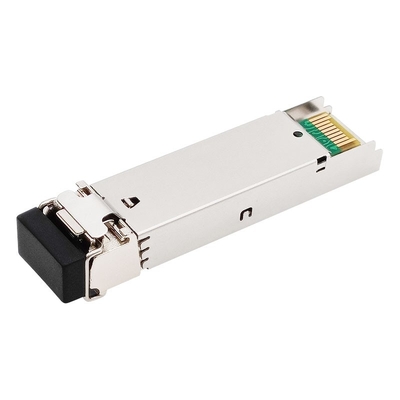

GigaoptoのGTS-L1530-40DCTN 3G SMPTE SFP単一TXの送信機モジュールは単信LCのコネクターとの1550nm波長によって単モード繊維の40km伝達上の1チャネルのビデオ伝送の塗布のために設計されている。それは50Mb/sからの2.97Gb/s.にデータ転送速度を支える。この送信機はSMPTE 259M、SMPTE 344M、SMPTE 292MおよびSMPTE 424Mの連続率のためのSDIの病理学パターンの前で強い性能のためにとりわけ設計されている。
この送信機は2つのセクションから成っている:DFBレーザーの送信機およびMCUの制御装置。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
特徴
適用
PIN定義
注:撮映およびテレビ エンジニアの社会はSMPTEのために持っている病理学パターンが付いている高い定義映像信号を扱うための標準をショートする。SMPTEの標準は259M （SD-SDI）、344M （ED-SDI）、292M （HD-SDI）および424M （3G-SDI）を現在求める。
SMPTE 297-2006:この標準はさまざまなデータ転送速度でSDI信号の伝達そして受信のための繊維光学インターフェイスを定義する:3G | 12G
SMPTE 259M:143から360 Mb/s
SMPTE 344M:540 Mb/s
SMPTE 292: 1.485そして1.485/1.001 Gb/s
SMPTE 424M:2.97そして2.97/1.001 Gb/s
これらのbit-ratesは50か60のfpsで1080pビデオのために十分である。
