商品の詳細:
|
| 製品名: | 3G DVI CWDM SFPの送信機 | ビット・レート（Gbps）: | 50Mb/s - 3Gb/s |
|---|---|---|---|
| モジュール タイプ: | 単一TX | 波長/チャネル: | RXなしの1270~1610nm CWDM TX |
| コネクターのタイプ: | LCの容器 | 範囲: | 20km |
| ピン アサイン: | 非MSA | DDMI: | 支えられる |
| ハイライト: | 20kmビデオSFPのトランシーバー,1270nmビデオSFPのトランシーバー,1610nmビデオSFPのトランシーバー |
||
非MSA 3G-SDI/HD-SDI/SD-SDI CWDM 1270nm-1610nm SFPのビデオ病理学パターン単一の送信機モジュール20km SMF LC DDM
機能仕様書
| 製品名 | 3G-SDI CWDMの送信機 | P/N （部品番号） | GTS-Cxx30-20DCTN |
| 帯域幅（Gb/s） | 0.05Gbps- 2.97Gbps | MSA/Non-MSA Pinout | 非MSA |
| モジュールのタイプ | 単一の送信機 | 温度 | 70°C （32に158°F）への0 |
| 中心の波長（TX） | C27-C61チャネル | 範囲 | 20km |
| コネクター | LCの単信 | 繊維のタイプ | SMF |
| 送信機のタイプ | DFB CWDM | 受信機の部品 | なし |
| TXの平均出力 | -8 | -3dBm | 絶滅の比率 | >5dB |
| 病理学パターン | デフォルトとしてサポート | DDMI | 支えられる |
| OEM/ODM | 支えられる | MTBF | 1,000,000Hours |
| 適用 | SMPTE 297-2006の多用性がある電気に光学インターフェイス | ||
| HDTV/SDTVサービス インターフェイス | |||
記述

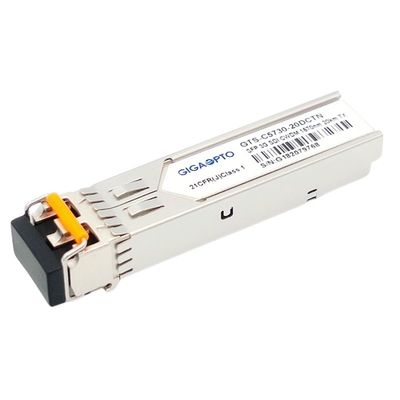

GigaoptoのGTS-Cxx30-20DCTN 3GビデオSFPの単一TXモジュールは1270nmからの単信LCのコネクターとの1610nm （20nm各ステップ）へのCWDMの波長チャネルでSMFに20km上の単一チャネルのビデオ伝送の塗布のために設計されている。それは50Mb/sからの2.97Gb/s.にデータ転送速度を支える。この送信機はSMPTE 259M、SMPTE 344M、SMPTE 292MおよびSMPTE 424Mの連続率のためのSDIの病理学パターンの前で強い性能のためにとりわけ設計されている。
この送信機は2つのセクションから成っている:DFBレーザーの送信機およびMCUの制御装置。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
発注情報

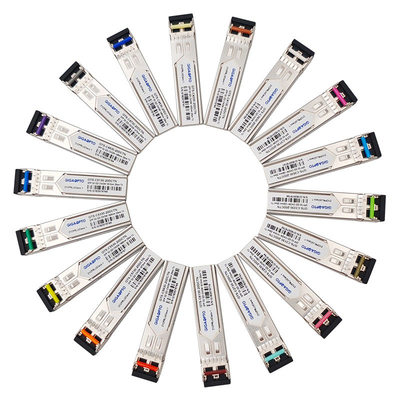

| 部品番号 | 記述3G DVI CWDM単一TX | CWDMチャネル | 範囲 | PIN割り当て | 掛け金色 |
| GTS-C2730-20DCTN | 3G CWDM SFPの単一の送信機 | 1270nm/- C27 | 20km | 非MSA | 薄紫 |
| GTS-C2930-20DCTN | 3G CWDM SFPの単一の送信機 | 1290nm/- C29 | 20km | 非MSA | スカイ ブルー |
| GTS-C3130-20DCTN | 3G CWDM SFPの単一の送信機 | 1310nm/- C31 | 20km | 非MSA | 黄色緑 |
| GTS-C3330-20DCTN | 3G CWDM SFPの単一の送信機 | 1330nm/- C33 | 20km | 非MSA | 黄色黄土色 |
| GTS-C3530-20DCTN | 3G CWDM SFPの単一の送信機 | 1350nm/- C35 | 20km | 非MSA | ピンク |
| GTS-C3730-20DCTN | 3G CWDM SFPの単一の送信機 | 1370nm/- C37 | 20km | 非MSA | ベージュ色 |
| GTS-C3930-20DCTN | 3G CWDM SFPの単一の送信機 | 1390nm/- C39 | 20km | 非MSA | 白い |
| GTS-C4130-20DCTN | 3G CWDM SFPの単一の送信機 | 1410nm/- C41 | 20km | 非MSA | 銀 |
| GTS-C4330-20DCTN | 3G CWDM SFPの単一の送信機 | 1430nm/- C43 | 20km | 非MSA | 黒い |
| GTS-C4530-20DCTN | 3G CWDM SFPの単一の送信機 | 1450nm/- C45 | 20km | 非MSA | 黄橙色 |
| GTS-C4730-20DCTN | 3G CWDM SFPの単一の送信機 | 1470nm/- C47 | 20km | 非MSA | 灰色 |
| GTS-C4930-20DCTN | 3G CWDM SFPの単一の送信機 | 1490nm/- C49 | 20km | 非MSA | Vlolet |
| GTS-C5130-20DCTN | 3G CWDM SFPの単一の送信機 | 1510nm/- C51 | 20km | 非MSA | 青 |
| GTS-C5330-20DCTN | 3G CWDM SFPの単一の送信機 | 1530nm/- C53 | 20km | 非MSA | 緑 |
| GTS-C5530-20DCTN | 3G CWDM SFPの単一の送信機 | 1550nm/- C55 | 20km | 非MSA | 黄色 |

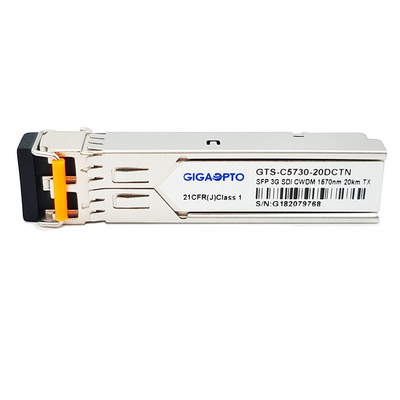

| GTS-C5730-20DCTN | 3G CWDM SFPの単一の送信機 | 1570nm/- C57 | 20km | 非MSA | オレンジ |
| GTS-C5930-20DCTN | 3G CWDM SFPの単一の送信機 | 1590nm/- C59 | 20km | 非MSA | 赤い |
| GTS-C6130-20DCTN | 3G CWDM SFPの単一の送信機 | 1610nm/- C61 | 20km | 非MSA | ブラウン |
特徴
商業作動の場合の温度較差:0℃への70℃
適用
PIN定義
