商品の詳細:
|
| 製品名: | SMPTE 3G CWDM SFPの送信機 | 帯域幅（Gbps）: | 50M - 3G |
|---|---|---|---|
| モジュールのタイプ: | 単一TX | 波長: | 1270~1610nm CWDM TX 18Ch |
| 光コネクタ: | LC | 伝達: | 40km |
| ピン アサイン: | MSA | DDM: | 支えられる |
| ハイライト: | 3GbpsビデオSFPのトランシーバー,SMFビデオSFPのトランシーバー,SMF SFPのトランシーバー |
||
3G-SDI/HD-SDI/SD-SDI SFP CWDM 1270nm-1610nmのビデオ病理学パターン単一の送信機モジュール40km SMF LC DDM MSA
機能仕様書
| 製品名 | SMPTE 3G CWDM SFPの送信機 | 部分/いいえ。 | GTS-Cxx30-40DCT |
| 帯域幅（Gb/s） | 50Mb/s - 2.97Gb/s | ピン アサイン | MSA |
| モジュールのタイプ | 送信機だけ | 温度較差 | 70°Cへの0 |
| 中心の波長（TX） | CWDM C27-C61チャネル | 最高の間隔 | 40km |
| コネクター | LCの単信 | 媒体 | 単モード繊維 |
| 送信機のタイプ | CWDM DFBレーザー | 受信機のタイプ | N/A |
| 電源電圧 | 3.3V | 現在（典型的） | 350mA |
| TX力 | -2~+3 dBm | 絶滅の比率 | >5.0dB |
| 病理学パターン | はい | DDM | はい |
| OEM/ODM | 支えられる | MTBF | 1,000,000Hours |
| 適用 | SMPTE 297-2006の多用性がある電気に光学インターフェイス | ||
| HDTV/SDTVサービス インターフェイス | |||
記述
GigaoptoのGTS-Cxx30-40DCT SMPTE 3G CWDM SFPの送信機モジュールは1270nmからの単信LCのコネクターとの1610nm （20nm各ステップ）へのCWDMの波長チャネルでSMFに40KM上の単一チャネルのビデオ伝送の塗布のために設計されている。それは50Mb/sからの2.97Gb/s.にデータ転送速度を支える。この送信機はSMPTE 259M、SMPTE 344M、SMPTE 292MおよびSMPTE 424Mの連続率のためのSDIの病理学パターンの前で強い性能のためにとりわけ設計されている。
この送信機は2つのセクションから成っている:DFBレーザーの送信機およびMCUの制御装置。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
発注情報

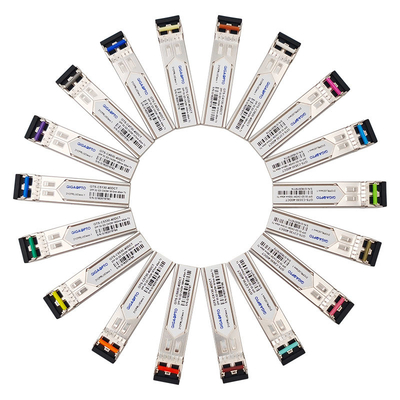

| 部品番号 | 記述3G DVI CWDM単一TX | CWDMチャネル | 範囲 | PIN割り当て | 掛け金色 |

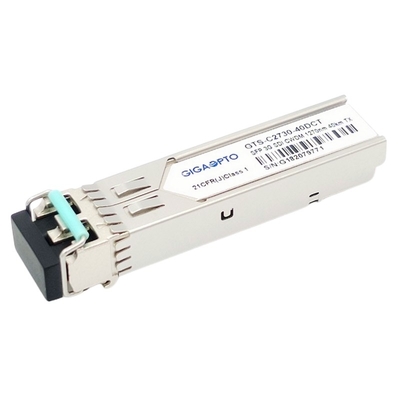

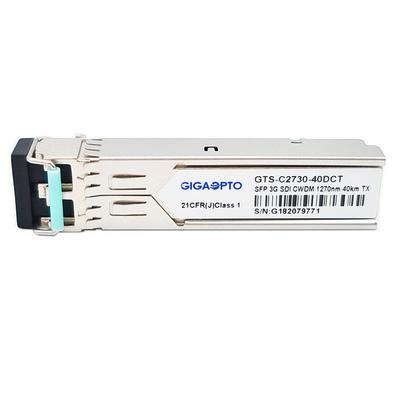

| GTS-C2730-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1270nm/- C27 | 40km | MSA | 薄紫 |
| GTS-C2930-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1290nm/- C29 | 40km | MSA | スカイ ブルー |
| GTS-C3130-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1310nm/- C31 | 40km | MSA | 黄色緑 |
| GTS-C3330-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1330nm/- C33 | 40km | MSA | 黄色黄土色 |
| GTS-C3530-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1350nm/- C35 | 40km | MSA | ピンク |
| GTS-C3730-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1370nm/- C37 | 40km | MSA | ベージュ色 |
| GTS-C3930-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1390nm/- C39 | 40km | MSA | 白い |
| GTS-C4130-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1410nm/- C41 | 40km | MSA | 銀 |
| GTS-C4330-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1430nm/- C43 | 40km | MSA | 黒い |
| GTS-C4530-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1450nm/- C45 | 40km | MSA | 黄橙色 |
| GTS-C4730-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1470nm/- C47 | 40km | MSA | 灰色 |
| GTS-C4930-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1490nm/- C49 | 40km | MSA | Vlolet |
| GTS-C5130-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1510nm/- C51 | 40km | MSA | 青 |
| GTS-C5330-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1530nm/- C53 | 40km | MSA | 緑 |
| GTS-C5530-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1550nm/- C55 | 40km | MSA | 黄色 |
| GTS-C5730-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1570nm/- C57 | 40km | MSA | オレンジ |
| GTS-C5930-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1590nm/- C59 | 40km | MSA | 赤い |
| GTS-C6130-40DCT | 3G-SDI SFP CWDMの単一送信機モジュール | 1610nm/- C61 | 40km | MSA | ブラウン |
特徴
適用
PIN定義
