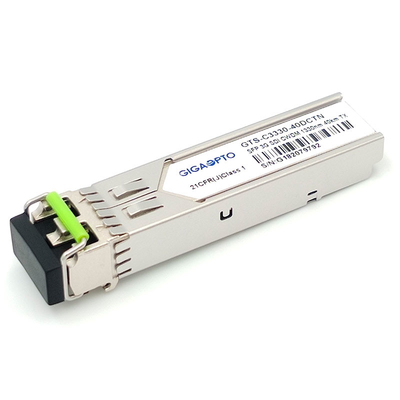

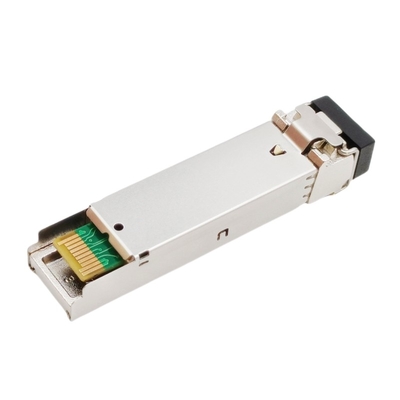

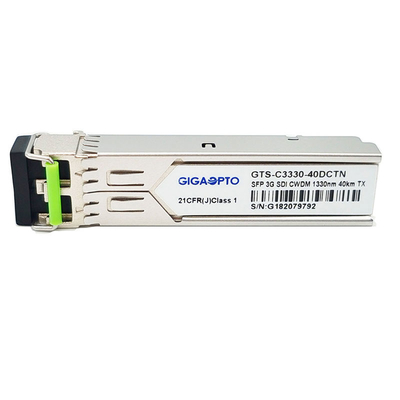

3G-SDI SFP CWDMの非単一の送信機モジュール1270nm-1610nm 40KM SMF LC DDM MSA

3Gbps病理学パターンのためのビデオSFPの光トランスミッタCWDM 1270nm-1610nm 40km SMF LCサポートはDDM MSA Pinoutに非信号を送る

機能仕様書

記述

GigaoptoのGTS-Cxx30-40DCTN SMPTE 3G CWDM SFPの送信機モジュールは1270nmからの単信LCのコネクターとの1610nm （20nm各ステップ）へのCWDMの波長チャネルでSMFに40km上の単一チャネルのビデオ伝送の塗布のために設計されている。それは50Mb/sからの2.97Gb/s.にデータ転送速度を支える。この送信機はSMPTE 259M、SMPTE 344M、SMPTE 292MおよびSMPTE 424Mの連続率のためのSDIの病理学パターンの前で強い性能のためにとりわけ設計されている。

この送信機は2つのセクションから成っている:DFBレーザーの送信機およびMCUの制御装置。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。

発注情報

特徴

• SD-SDI、HD-SDIおよび3G-SDIのためのサポート ビデオ病理学パターン
• 互換性があるSMPTE 297-2006
• 50Mb/sからの3Gb/s及び40kmまでSMFへの信号の強く誤りが無い伝達

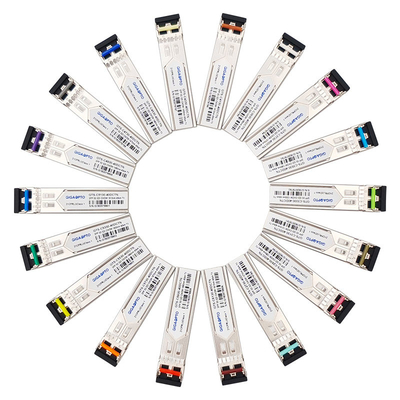

• 18CH CWDM DFBレーザー
• 非MSA Pinout
• より低いEMIのための金属のエンクロージャ
• デジタル診断監視
• RoHSと互換性がある
• +3.3Vの単一の電源
• 作動の場合温度:標準:+70°Cへの0

適用

• 3G-SDI/HD-SDI/SD-SDI電気光学コンバーター
• 3G-SDI/HD-SDI/SD-SDI光学電気コンバーター
• 遠隔デジタル表示装置か保証監視サーベイランス制度
• 専門のビデオ放送
• デジタル映画館システム

PIN定義

注:撮映およびテレビ エンジニアの社会はSMPTEのために持っている病理学パターンが付いている高い定義映像信号を扱うための標準をショートする。SMPTEの標準は259M （SD-SDI）、344M （ED-SDI）、292M （HD-SDI）および424M （3G-SDI）を現在求める。

SMPTE 297-2006:この標準はさまざまなデータ転送速度でSDI信号の伝達そして受信のための繊維光学インターフェイスを定義する:3G | 12G

SMPTE 259M:143から360 Mb/s

SMPTE 344M:540 Mb/s

SMPTE 292: 1.485そして1.485/1.001 Gb/s

SMPTE 424M:2.97そして2.97/1.001 Gb/s

これらのbit-ratesは50か60のfpsで1080pビデオのために十分である。
