商品の詳細:
|
| 製品名: | 6G SDI CWDMのトランシーバー | データ レート: | 50Mbps~6Gbps |
|---|---|---|---|
| パッケージ: | SFP | インターフェイス: | LCの二重 |
| 繊維の範囲: | 20km | キーワード: | 6G UHD-SDIのトランシーバー |
6Gbps CWDM 1270nm - 1450nm SD/HD/3G/6G/SDIのためのビデオ トランシーバー モジュール
6つのG-SDICWDMSFP1270nm~1450nmのトランシーバーシリーズの製品の説明
この6Gbpsビデオ トランシーバー シリーズは高性能、2チャンネルのビデオ伝送の塗布のための費用効果が大きいモジュールである。
それは50Mbpsからの5.94Gbpsにデータ転送速度を支え、強い性能のためにSMPTE259M、SMPTE 344M、SMPTE 292M、SMPTE 424MおよびST-2081連続率のためのSDIの病理学パターンの前でとりわけ設計されている。1270nmからの1450nmチャネルへのCWDMの波長による単モード繊維（SMF）に最高リンク範囲20kmまで。
トランシーバーは3つのセクションを含んでいる:DFBレーザー、TRANSインピーダンス前置増幅器（TIA）によって統合されるPINフォトダイオードReclockerおよびMCUのコントローラー。トランシーバーは熱いプラグの機能を許可するSFP+ 20ピン コネクターとSFPのMulti-Source一致（MSA）と迎合的、それあるである。デジタル診断機能はI2Cによって利用できる。
機能仕様書
| 製品名 | 6GビデオCWDM SFP | ビット・レート | 50のMbit/s - 5.94 Gbit/s |
| モジュールのタイプ | 送信機+受信機 | MSA/Non-MSA Pinout | MSA |
| 形式要素 | SFP | 実用温度 | 商業/Industrial |
| 波長チャネル | CWDM （1270~1450） nm | 伝達 | 20km |
| 光コネクタ | 二重LC | ケーブル タイプ | G.652 SMF |
| LDのタイプ | DFB CWDM | PDのタイプ | PIN |
| 供給電圧 | 3.3V | 現在の供給 | 400mA （最高） |
| TX力 | -6~0dBm | 受信機の感受性 | < -14dB=""> |
| 絶滅の比率 | >7.0dB | 受信機の積み過ぎ | > 0.5dBm |
| デジタル診断 | 支えられる | 保証 | 3年 |
| ビデオ病理学パターン サポート | はい | 重量 | 0.025kg |
| 適用 | SD/HD/3G/6G SDI | ||
特徴
0°Cへの+70°C
-40°Cへの+85°C
適用
発注情報
| 部品番号 | 記述 | データ転送速度 | CWDMチャネル | ケーブルの間隔 | 掛け金色 |
| GTS-C2760-20DC | 6G SDI CWDM DFB SFPモジュール1270nm PIN 20km SMF二重LC MSA | 6Gbps | 1270nm /-C27 | 20km | 薄紫 |
| GTS-C2960-20DC | 6G SDI CWDM DFB SFPモジュール1290nm PIN 20km SMF二重LC MSA | 6Gbps | 1290nm/- C29 | 20km | スカイ ブルー |
| GTS-C3160-20DC | 6G SDI CWDM DFB SFPモジュール1310nm PIN 20km SMF二重LC MSA | 6Gbps | 1310nm/- C31 | 20km | 黄色緑 |

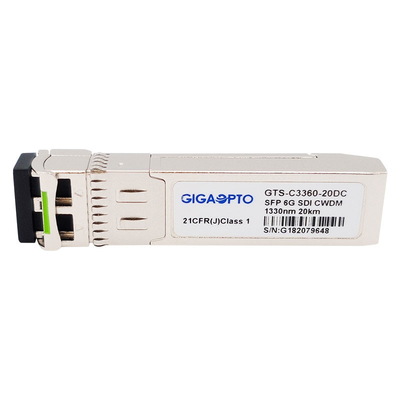

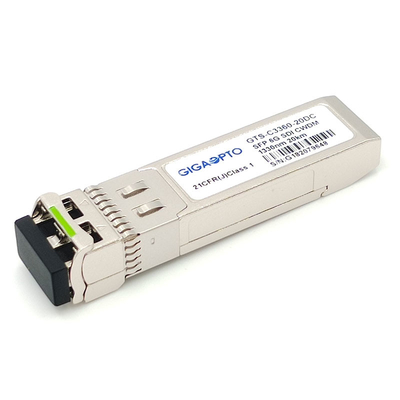

| GTS-C3360-20DC | 6G SDI CWDM DFB SFPモジュール1330nm PIN 20km SMF二重LC MSA | 6Gbps | 1330nm/- C33 | 20km | 黄色黄土色 |
| GTS-C3560-20DC | 6G SDI CWDM DFB SFPモジュール1350nm PIN 20km SMF二重LC MSA | 6Gbps | 1350nm/- C35 | 20km | ピンク |
| GTS-C3760-20DC | 6G SDI CWDM DFB SFPモジュール1370nm PIN 20km SMF二重LC MSA | 6Gbps | 1370nm/- C37 | 20km | ベージュ色 |
| GTS-C3960-20DC | 6G SDI CWDM DFB SFPモジュール1390nm PIN 20km SMF二重LC MSA | 6Gbps | 1390nm/- C39 | 20km | 白い |
| GTS-C4160-20DC | 6G SDI CWDM DFB SFPモジュール1410nm PIN 20km SMF二重LC MSA | 6Gbps | 1410nm/- C41 | 20km | 銀 |
| GTS-C4360-20DC | 6G SDI CWDM DFB SFPモジュール1430nm PIN 20km SMF二重LC MSA | 6Gbps | 1430nm/- C43 | 20km | 黒い |
| GTS-C4560-20DC | 6G SDI CWDM DFB SFPモジュール1450nm PIN 20km SMF二重LC MSA | 6Gbps | 1450nm/- C45 | 20km | 黄橙色 |
PIN定義
