商品の詳細:
|
| 製品名: | 6G SDI BIDIのトランシーバー | 最高のビットレート: | 5.94Gbps |
|---|---|---|---|
| パッケージ/技術: | 二方向SFP 1繊維 | 光コネクタ: | 単信LC |
| 最高の範囲: | 10km | キーワード: | 6GbpsビデオBIDIのトランシーバー モジュール |

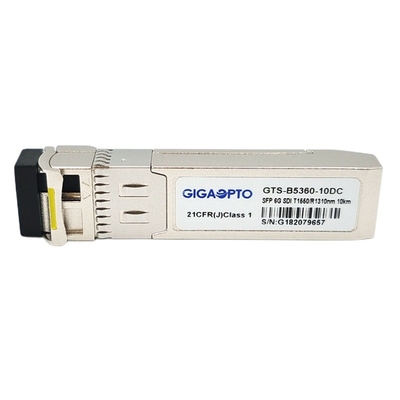

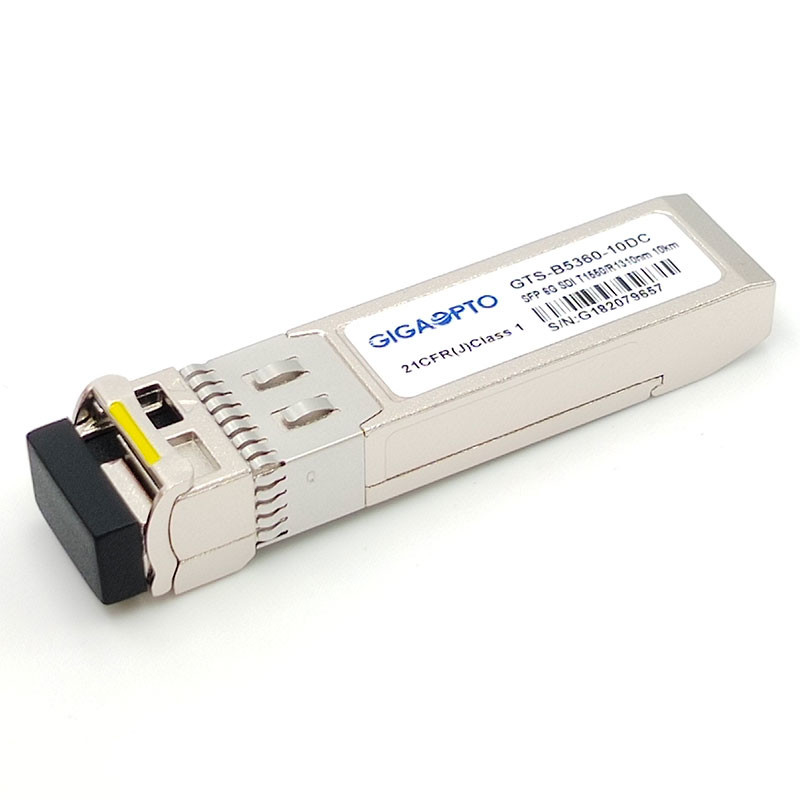

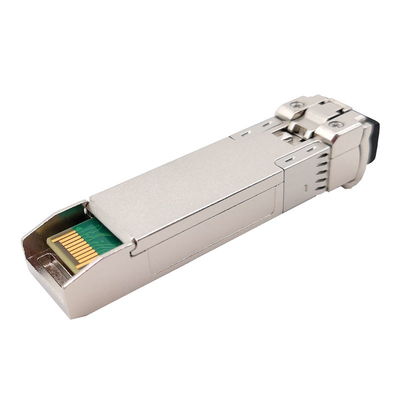

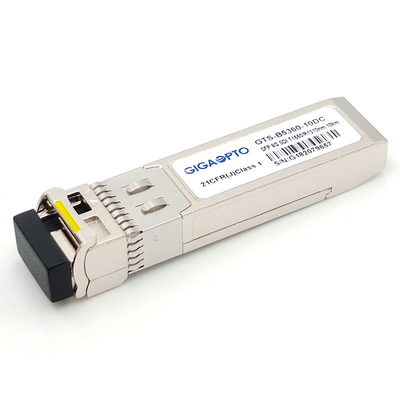

6G SDI SMPTE SFP BIDI LC TX1550nm RX1310nm 10kmのトランシーバー モジュールMSA
製品の説明
GigaoptoのGTS-B5360-10DCはビデオ伝送の塗布のために設計されている1つの繊維二方向SFPの光学トランシーバー モジュールである。
トランシーバーは50Mbpsからの5.94Gbpsへの送信/受信のデータ転送速度に設計され、SMPTE 259M、SMPTE 344M、SMPTE 292M、SMPTE 424MのためのSDIの病理学パターンを支え、ST-2081連続率は、10のkmの最高の間隔単信LCのコネクターが付いている単モード繊維（SMF）上の6Gbps病理学信号と達成可能である
トランシーバーは3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）によって統合される1310nm DFBレーザーの送信機、1550nm PINフォトダイオードReclockerおよびMCUのコントローラー。トランシーバーは熱いプラグの機能を許可するSFP+ 20ピン コネクターとSFPのMulti-Source一致（MSA）と迎合的、それあるである。デジタル診断機能はI2Cによって利用できる。
機能仕様書
| プロダクト | 6G SDI BIDIのトランシーバー | 部品番号 | GTS-B5360-10DC |
| 最高のビット・レート | 5.94Gb/s | MSA Pinout | はい |
| モジュール タイプ | トランシーバー | 実用温度 | +85°Cへの70°C /-40の°Cへの0°C |
| 中心の波長 | TX1310nm /RX1550nm | 最高の間隔 | 10km |
| コネクター/Polish | 単信LC UPC | 媒体 | 単一モード繊維 |
| 送信機の部品 | DFB BiDi | 受信機の部品 | PIN |
| 電源電圧 | 3.3V | 総現在（典型的） | 200mA |
| 出力電力TX | -6~+1dBm | RXの感受性 | < -14dB=""> |
| 絶滅の比率 | >7.0dB | 監視 | はい |
| ビデオ病理学パターン サポート | デフォルト | 重量 | 25gram |
| 適用 | 4Kビデオ（6G超SDI）光シグナル伝達、SMPTE 424M/297M （1080p-2.97Gbps）、SMPTE 292M/297M （HDTV1.485Gbps）、6Gbpsオプティカル リンクまでのSMPTE 259M/297M （SDTV-270Mbps）、 | ||
特徴
0°Cへの+70°C
-40°Cへの+85°C
適用
PIN定義
